Qual é exatamente o limite entre a compensação estática e a compensação dinâmica no campo da compensação de potência reativa de baixa tensão?

Introdução: vamos começar com os conceitos básicos

Nos sistemas de distribuição de energia de baixa tensão, a tecnologia de compensação de potência reativa desempenha um papel crucial na melhoria da qualidade da energia e na redução das perdas na linha. Como fabricante de equipamentos de compensação de potência reativa de baixa tensão na China, a Geyue Electric está bem ciente da confusão e dos dilemas de seleção enfrentados pelos usuários em aplicações práticas: Qual é exatamente o limite entre compensação estática e compensação dinâmica? Qual dos dois deve ser escolhido? Na verdade, estas duas tecnologias de compensação estática e compensação dinâmica não são simplesmente opostas; em vez disso, cada uma delas são soluções vantajosas em diferentes cenários de aplicação. Compreender corretamente as diferenças essenciais entre compensação estática e compensação dinâmica pode ajudar os usuários a fazer escolhas mais precisas para compensação de potência reativa, alcançando o melhor equilíbrio entre benefícios econômicos e desempenho técnico.

Princípio Técnico: A Diferença Fundamental nos Mecanismos de Resposta e Velocidades de Resposta

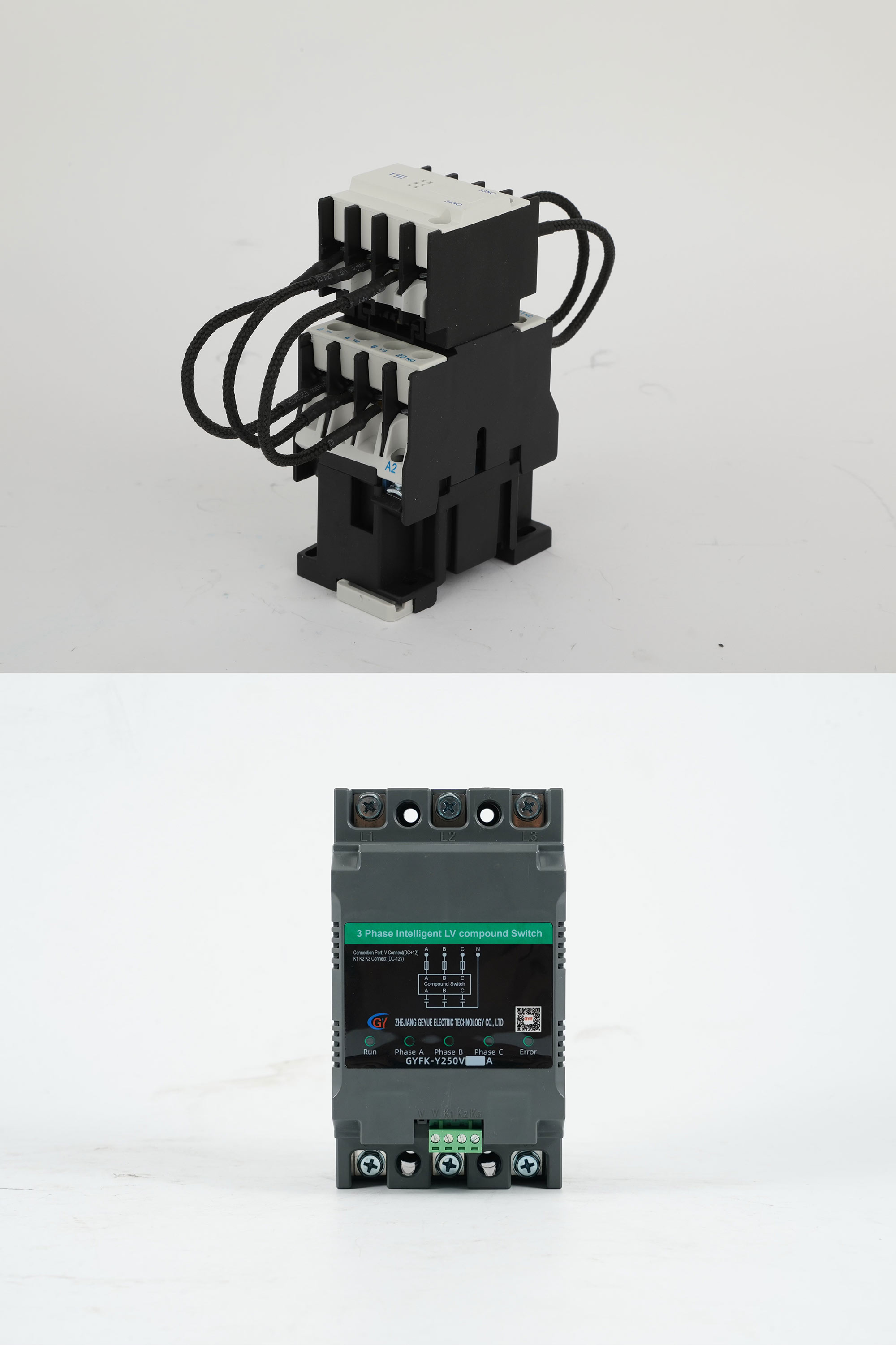

O limite central entre a compensação estática e a compensação dinâmica reside nos seus mecanismos de resposta e velocidades às variações de carga. A compensação estática normalmente se refere ao método tradicional de compensação de potência reativa usandoContatores de comutação de capacitor série CJ19para ligar e desligar capacitores. O tempo de resposta geral da compensação estática geralmente varia de centenas de milissegundos a vários segundos. Este método de compensação monitora a potência reativa do sistema de potência e liga e desliga bancos de capacitores de capacidade fixa em segmentos, e é adequado para cenários onde a carga é relativamente estável e muda com pouca frequência.

A compensação dinâmica emprega dispositivos semicondutores, como tiristores da série GYKCS1A ouInterruptores compostos da série GYFKcom módulos IGBT implantados para comutação sem contato. O tempo de resposta geral é de apenas milissegundos ou mesmo microssegundos. A compensação dinâmica pode rastrear com precisão as alterações de potência reativa da carga em tempo real, alcançando uma compensação de potência reativa suave e contínua. É particularmente adequado para cenários industriais com cargas altamente flutuantes, como fornos a arco, laminadores e equipamentos de soldagem. As diferenças nos mecanismos de resposta e nas velocidades de resposta entre a compensação estática e a compensação dinâmica determinam as diferenças fundamentais em seus campos aplicáveis.

Cenários de aplicação: a linha divisória entre estabilidade e flutuação

Do ponto de vista dos cenários de aplicação, a fronteira entre compensação estática e compensação dinâmica é claramente definida em termos de características de carga. A compensação estática é aplicada principalmente em cenários como edifícios residenciais, complexos comerciais e oficinas de fábricas comuns, onde as mudanças de carga são suaves e o conteúdo harmônico é baixo. Nestes cenários, a exigência de velocidade de compensação não é alta. Em comparação com a velocidade de compensação, estes cenários colocam maior ênfase na relação custo-eficácia e na fiabilidade operacional na compensação de potência reativa.

A compensação dinâmica é projetada especificamente para ambientes industriais especiais onde a carga muda rapidamente e tem forte impacto, como as linhas de produção de soldagem em fábricas de automóveis, as operações de elevação de guindastes portuários e os equipamentos de precisão em empresas de fabricação de semicondutores. Nestes cenários, a procura de energia reativa flutua rapidamente e a compensação estática tradicional não consegue acompanhar as rápidas mudanças na carga, resultando em flutuações significativas no fator de potência e até mesmo em problemas de sobrecompensação ou subcompensação. A compensação dinâmica compensa a potência reativa a uma velocidade pelo menos 10 vezes mais rápida que a compensação estática, o que pode estabilizar o fator de potência dentro da faixa definida e garantir a qualidade da energia da rede elétrica.

Indicadores de Desempenho: Comparação Multidimensional de Padrões de Medição

Além da velocidade de resposta, também existem limites significativos em vários indicadores de desempenho entre compensação estática e compensação dinâmica. O dispositivo de comutação de compensação estática (principalmente os contatores da série CJ19), que é um tipo de equipamento completo de comutação de compensação de potência reativa usando uma chave mecânica como elemento de comutação, possui uma estrutura relativamente simples, menor investimento inicial e é de fácil manutenção. No entanto, este dispositivo de comutação de compensação estática irá gerar corrente de partida e sobretensão operacional ao comutar capacitores indutivos, o que tem um certo impacto negativo na vida útil dos capacitores e não é adequado para cenários que exigem comutação frequente.

A compensação dinâmica pode alcançar comutação de cruzamento zero, sem impacto na corrente de partida, estendendo significativamente a vida útil dos capacitores e, ao mesmo tempo, evitando problemas de oscilação de tensão durante o processo de comutação. No entanto, a complexidade técnica da compensação dinâmica é elevada e o investimento inicial é grande. Ele também possui requisitos mais elevados para dissipação de calor e proteção. Além disso, a compensação dinâmica geralmente integra funções de filtragem de harmônicas, que podem lidar com questões mais complexas de qualidade de energia, enquanto a compensação estática tradicional está sujeita a riscos de ressonância em ambientes harmônicos.

Consideração e seleção: a arte de equilibrar tecnologia e economia

Na seleção real, a fronteira entre compensação estática e dinâmica não é tão absoluta. Em vez disso, requer uma consideração abrangente de múltiplos factores para avaliação e tomada de decisão. Como usuário do sistema de compensação de potência reativa de baixa tensão, a primeira e mais importante coisa é que você analise corretamente as características de carga do seu sistema de energia: se o ciclo de variação de carga estiver acima de várias dezenas de segundos, a compensação estática já é suficiente para atender aos requisitos de compensação de potência reativa do sistema; se a carga flutuar acentuadamente em segundos ou mesmo em períodos mais curtos, a compensação estática deverá ser excluída e a compensação dinâmica deverá ser implementada.

Em segundo lugar, os utilizadores devem considerar cuidadosamente o orçamento global de investimento e os benefícios a longo prazo do sistema de compensação de potência reactiva de baixa tensão. Embora o custo inicial da compensação dinâmica seja superior ao da compensação estática, para cargas indutivas, a compensação dinâmica pode evitar penalidades de avaliação do fator de potência de forma mais eficaz, reduzir perdas na linha, aumentar a utilização do equipamento e o período de recuperação do investimento é muitas vezes mais curto do que o esperado. Além de equilibrar os aspectos técnicos e econômicos do sistema de compensação de potência reativa mencionado acima, finalmente, os usuários também precisam levar em consideração fatores práticos, como condições de instalação no local e capacidades de operação e manutenção, de modo a selecionar a solução de compensação de potência reativa de baixa tensão mais adequada para o seu cenário de uso.

Geyue Electric: seu melhor especialista em compensação de energia reativa

Como fabricante com uma longa história no campo global de compensação de energia reativa, a Geyue Electric tem um profundo conhecimento das demandas diferenciadas de clientes de vários setores para compensação de energia reativa. Prometemos por este meio: Não apenas fornecemos dispositivos de compensação dinâmica de alto desempenho, mas também produzimos produtos de compensação estática com boa relação custo-benefício e estamos comprometidos em encontrar a combinação ideal de tecnologia e economia para nossos clientes.

A equipe técnica da Geyue Electric pode fornecer soluções personalizadas de compensação de potência reativa com base nas características de sua carga, condições da rede e planos de desenvolvimento. Nossos dispositivos de compensação dinâmica, tiristores da série GYKCS1A ou interruptores compostos da série GYFK, empregam algoritmos preditivos avançados e tecnologia de resposta rápida para garantir uma operação estável nos ambientes industriais mais exigentes; enquanto os dispositivos de compensação estática, contatores da série CJ19, apresentam excelente custo-benefício por meio de design otimizado e rigoroso controle de qualidade em aplicações convencionais. Não importa em que lado dos requisitos esteja sua necessidade, a Geyue Electric pode oferecer avaliação profissional, seleção precisa e serviços de ciclo completo, ajudando você a atingir os objetivos duplos de melhorar a qualidade da energia e otimizar os custos de energia. Deixe sua consulta em nossa caixa de e-mailinfo@gyele.com.cn, deixe seu melhor especialista em compensação de energia reativa, Geyue Electric, proteger seu sistema de energia com tecnologia profissional e serviços dedicados.
