A Geyue Electric fabrica uma linha completa de capacitores de potência de baixa tensão para aplicações industriais, comerciais e de energia renovável. Se você precisa de capacitores padrão para um gabinete de compensação centralizado ou de capacitores inteligentes compactos para um painel modular, o modelo certo depende da tensão do sistema, do kvar necessário e das condições harmônicas.
O que é um capacitor de potência?
Um capacitor de potência é um componente elétrico passivo que armazena energia em um campo elétrico. Em sistemas de energia de baixa tensão, é usado principalmente para compensação de potência reativa e correção do fator de potência. Ao fornecer potência reativa próxima à carga, o capacitor reduz a quantidade de potência reativa que deve ser fornecida pela rede elétrica, o que diminui a corrente, reduz as perdas e melhora a estabilidade da tensão.
Como funciona
Quando conectado em paralelo com uma carga indutiva, o capacitor e a carga trocam potência reativa. O capacitor fornece a potência reativa necessária à carga, portanto a rede fornece apenas a potência ativa. Isto reduz o ângulo de fase entre a tensão e a corrente, aumenta o fator de potência e libera capacidade em transformadores, cabos e comutadores.
Principais benefícios da compensação de capacitores de potência
Correção do fator de potênciaAumenta o PF para 0,95 ou mais e evita cobranças de penalidades de serviços públicos.
Compensação de potência reativaFornece energia reativa no local em vez de retirá-la da rede.
Qualidade de tensãoEstabiliza a tensão do barramento e reduz a queda de tensão e a oscilação.
Redução de PerdasReduz as perdas da linha e do transformador e libera a capacidade do transformador.
Mitigação HarmônicaCom reatores em série, os bancos dessintonizados limitam as correntes harmônicas.
Maior vida útil do equipamentoReduz o estresse térmico em cabos, transformadores e painéis de distribuição.
Tipos de capacitores de potência da Geyue Electric

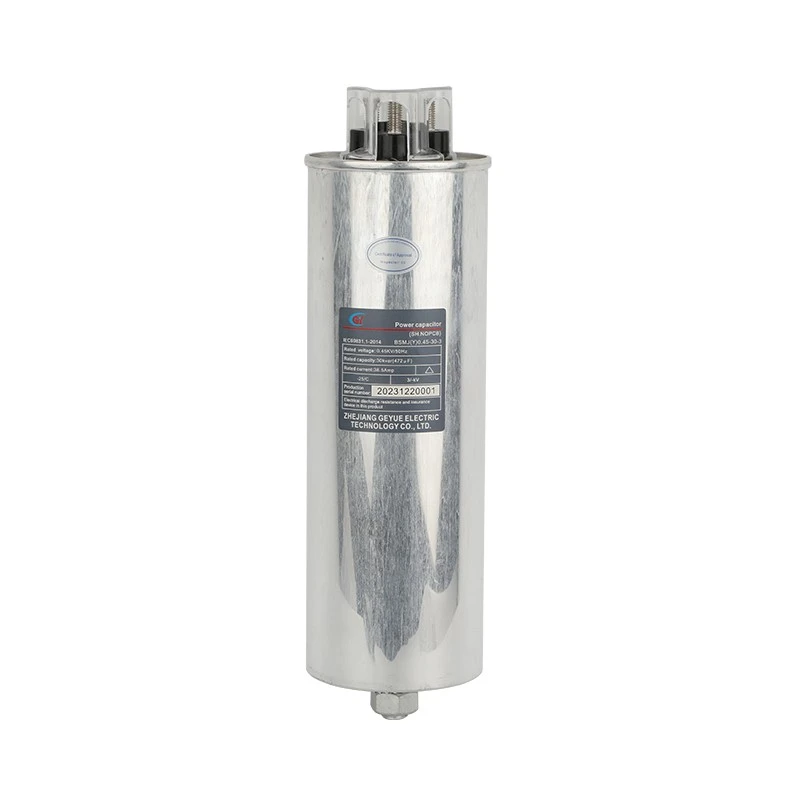

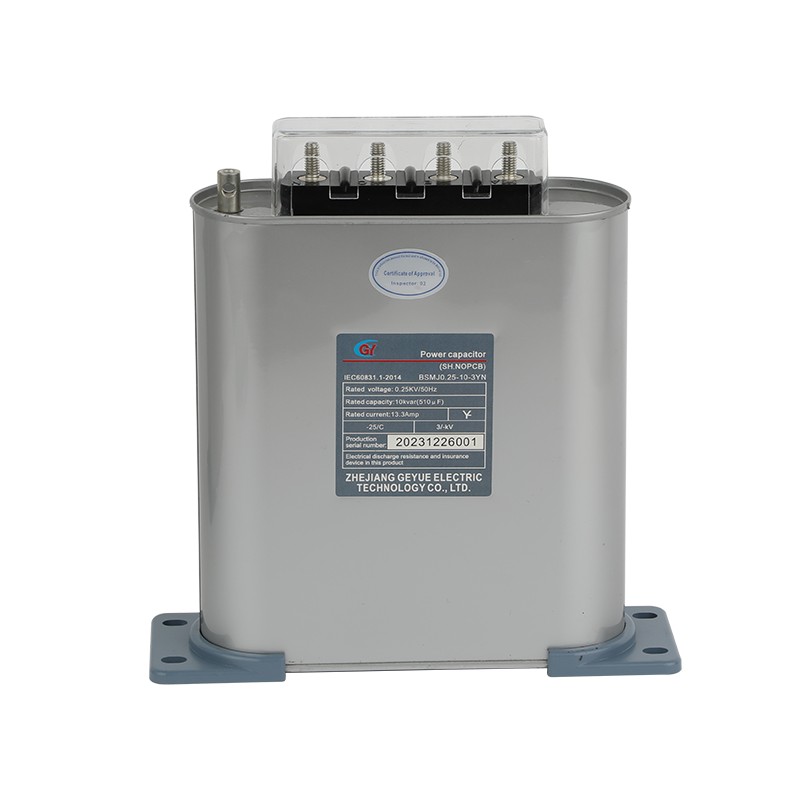

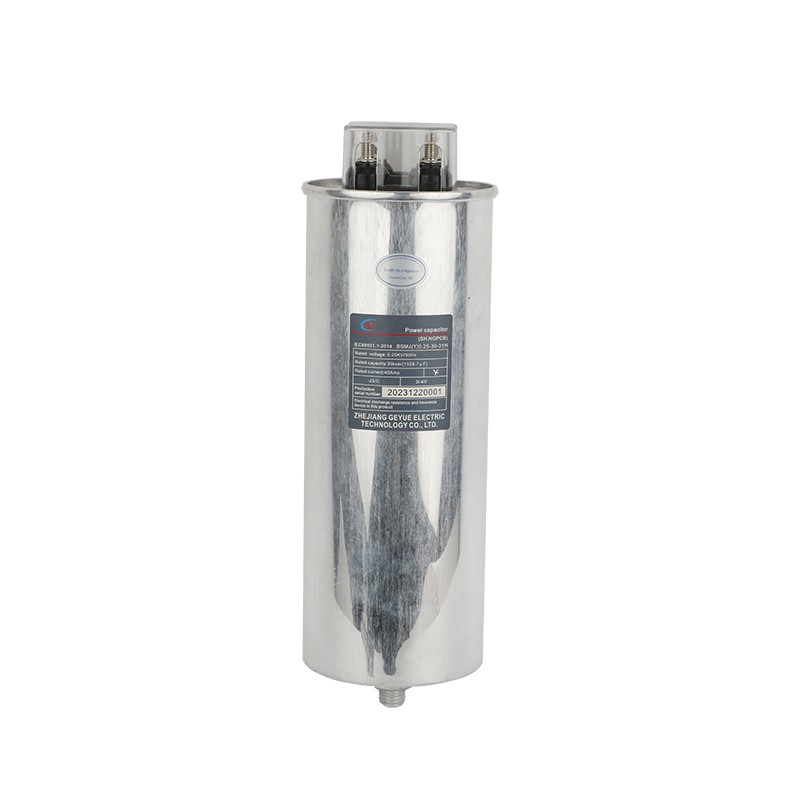

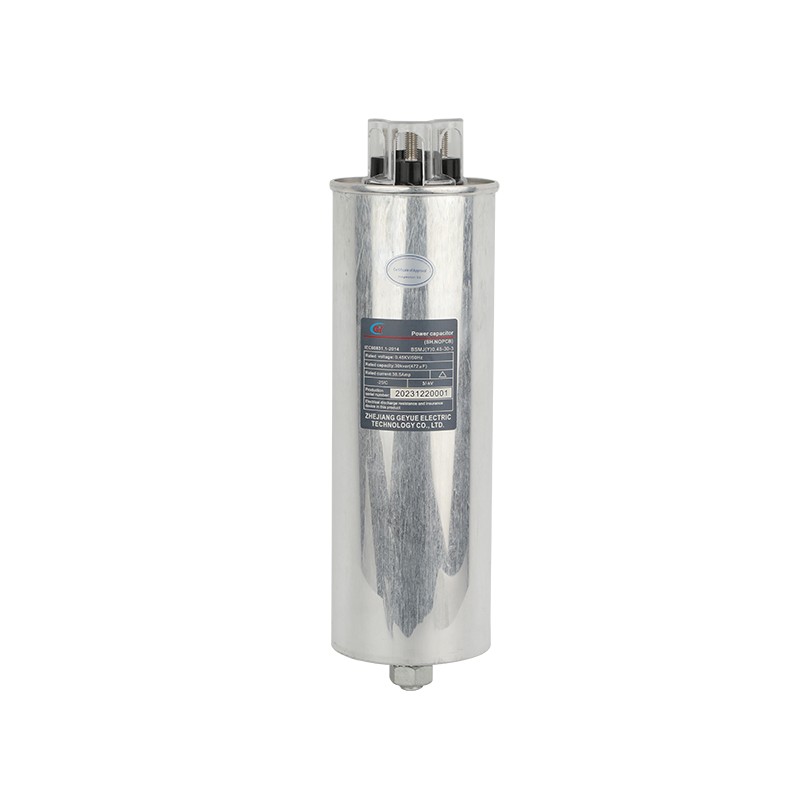

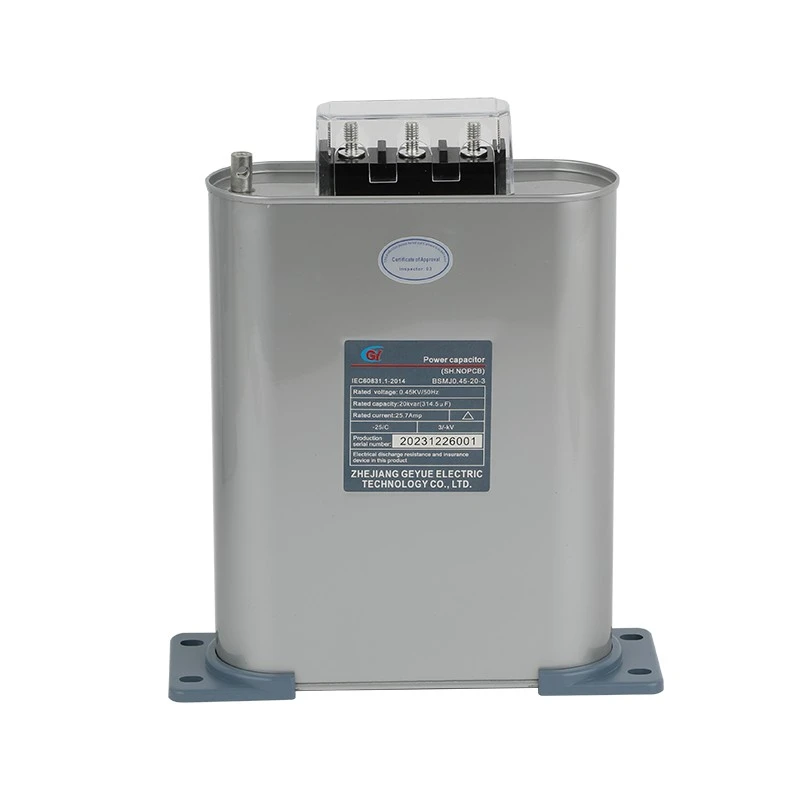

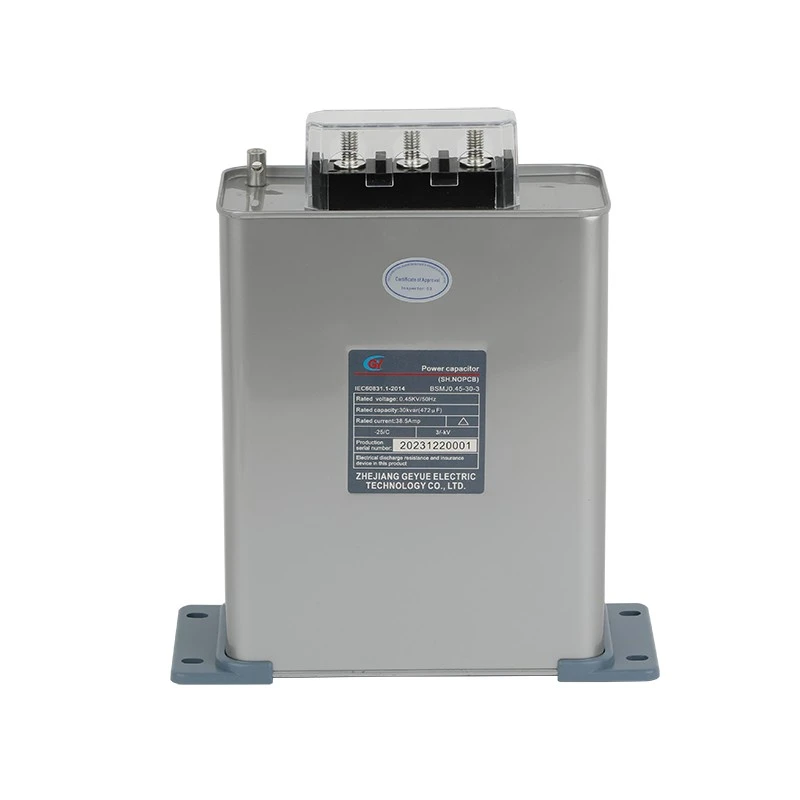

Capacitor Shunt de Autocura
Filme de polipropileno metalizado com dielétrico autocurativo. Monofásico, trifásico, bifásico ecilindro BSMJ / BSMJ-Yprojetos. Os tipos de fase dividida apresentam um terminal de ponto neutro para comutação fase a fase em cargas desequilibradas.
Capacitor Inteligente
Unidade integrada compacta que combina capacitor, controlador, dispositivo de comutação e proteção em um módulo. A comutação automática e o autodiagnóstico economizam espaço no painel e simplificam a fiação para retrofits e novos gabinetes.
Banco de capacitores dessintonizados
Para sistemas ricos em harmônicos, os capacitores são combinados comreatores em série. A taxa de reatância de 7% ou 14% é selecionada pelo espectro harmônico para evitar ressonância e proteger o capacitor.
Aplicações Típicas
Plantas Industriais Motores e Compressores Equipamento de soldagem HVAC Comercial Centros de dados Subestações Transformadoras Usinas Fotovoltaicas Armazenamento de energia Estações de carregamento Tratamento de Água
Especificações Técnicas
| Parâmetro | Valor típico |
|---|
| Tensão nominal | 0,23 kV – 1,2 kV (comum: 0,4/0,45/0,48/0,525/0,69 kV) |
| Saída nominal | 5 – 50 kvar por unidade |
| Frequência nominal | 50 Hz/60 Hz |
| Conexão | Monofásico, trifásico, fase dividida |
| Dielétrico | Filme de polipropileno metalizado autocurativo |
| Proteção | Seccionador de sobrepressão, fusível interno |
| Padrões | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Gabinete | Lata/cilindro de alumínio, versão em gabinete disponível |
| Perdas | Baixas perdas dielétricas, alta eficiência |
| Resfriamento | Resfriamento natural, resfriamento forçado disponível para gabinetes |
Como escolher o capacitor de potência certo
Determinar o kvar necessárioCalcule a potência reativa necessária a partir do fator de potência atual e do fator de potência alvo.
Verifique a tensão do sistemaEscolha um capacitor classificado para a tensão operacional real, não apenas para a tensão nominal da rede.
Avalie harmônicosSe houver distorção harmônica, use reatores dessintonizados – taxa de reatância de 7% ou 14% por espectro harmônico.
Escolha o modo de compensaçãoCompensação individual, em grupo ou centralizada e comutação trifásica ou bifásica para cargas desequilibradas.
Confirme o espaço de instalaçãoCapacitores padrão para bancos convencionais, capacitores inteligentes para painéis modulares compactos.
Plano de expansãoCapacitores modulares inteligentes permitem fácil crescimento de capacidade sem grandes religações.
Dicas de instalação e manutenção
Instale os capacitores em uma área bem ventilada, longe de fontes de calor.

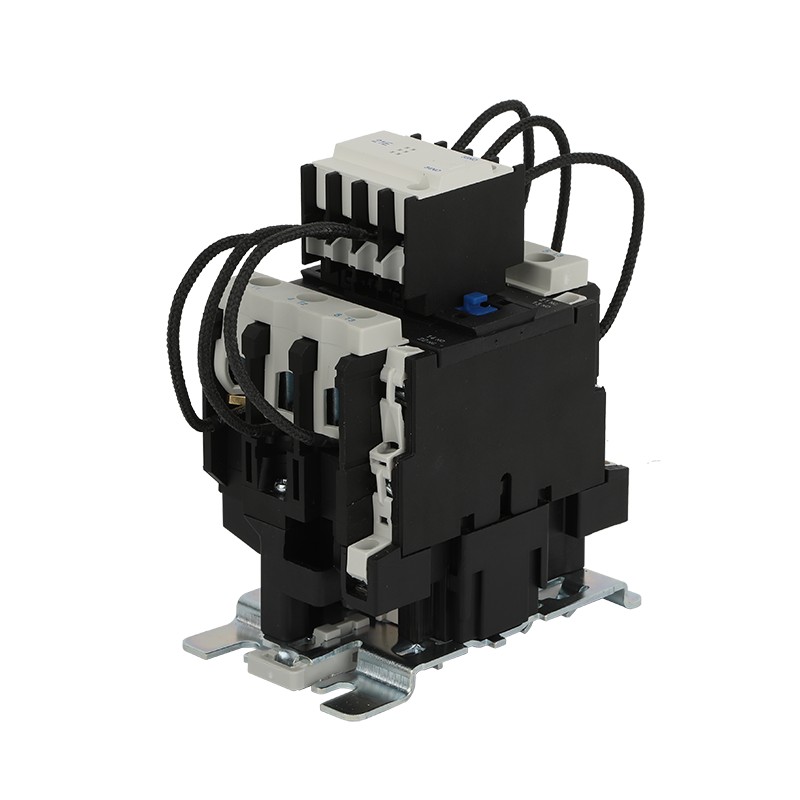

Use contatores de capacitor ou interruptores compostos para limitar a corrente de partida.
Verifique as conexões regularmente e aperte os terminais para evitar superaquecimento.
Inspecione o seccionador de sobrepressão e substitua qualquer unidade que tenha funcionado.
Em sistemas ricos em harmônicos, sempre use reatores em série e defina a sequência de comutação correta.
Siga os códigos elétricos locais e o manual de instalação do capacitor.
Perguntas frequentes
Para que é usado um capacitor de potência?
Um capacitor de potência armazena e libera energia elétrica em um sistema CA. Sua principal função é a compensação de potência reativa e correção do fator de potência, o que melhora a eficiência energética, reduz perdas e estabiliza a tensão em redes de energia industriais e comerciais.
Qual é a diferença entre um capacitor shunt de autocura e um capacitor inteligente?
A capacitor shunt de autocuraé um capacitor independente conectado em paralelo com a carga, comutado por um contator e controlador externo. Umcapacitor inteligenteintegra o capacitor, o controlador, o dispositivo de comutação e a proteção em um módulo, de modo que ele comuta automaticamente e ocupa menos espaço no painel.
Quais padrões os capacitores de potência Geyue atendem?
Nossos capacitores de potência são fabricados e testados de acordo com GB/T 12747.1-2004 e IEC 60831-1:2014.
Posso comprar capacitores de potência diretamente da fábrica?
Sim. Geyue Electric é um fabricante direto de capacitores de potência na China. Fornecemos modelos padrão e especificações personalizadas e aceitamos pedidos de diferentes volumes.
Como seleciono a taxa de reatância para um banco de capacitores dessintonizado?
A taxa de reatância depende do espectro harmônico. Um reator de 7% é comumente usado para sistemas com 5º e 7º harmônicos, enquanto 14% é usado quando o 3º harmônico está presente. Nossos engenheiros podem ajudá-lo a escolher a tarifa correta com base nas condições do seu local.
Você fornece suporte técnico para instalação e comissionamento?
Sim. Fornecemos guias de instalação, diagramas de fiação e suporte técnico remoto. Para projetos complexos, nossos engenheiros podem auxiliar no projeto e comissionamento de bancos de capacitores.
Sobre Geyue Electric
Geyue Electric é um fabricante profissional de capacitores de potência com sede em Yueqing, Zhejiang, China. Projetamos e produzimos capacitores shunt auto-reparáveis, capacitores inteligentes e sistemas completos de compensação, e fornecemos aos clientes em todo o mundo produtos confiáveis e suporte técnico.
Por que trabalhar com a Geyue Electric
Direto da fábricaFabricado em Yueqing, Zhejiang, China, com controle total do processo.
Rigoroso controle de qualidadeCada unidade inspecionada e testada antes do envio.
Gama completa de produtosCapacitores,
Controladores APFC, contatores, interruptores, reatores, medidores.
Especificações personalizadasOpções de tensão, kvar e gabinete sob medida para seu projeto.
Resposta rápidaSuporte técnico oportuno e cotações em todo o mundo.
Experiência de exportaçãoEmbalagem e logística confiáveis para mercados internacionais.
Obtenha uma cotação de capacitor de potência
Informe-nos a tensão do seu sistema, kvar necessário, condições harmônicas e tipo de instalação.
Nossos engenheiros recomendarão o capacitor de potência certo para o seu projeto.
