O que fazer se não houver espaço suficiente no gabinete de compensação?

Prefácio

Espaço insuficiente para armários de compensação tornou -se um desafio técnico comum nas atualizações do sistema de distribuição de energia industrial. Com a expansão da escala de produção e a adição de equipamentos, a demanda por compensação de energia reativa continua a crescer, enquanto o espaço físico disponível para armários de remuneração existente permanece fixado. Diante desse dilema, muitas empresas enfrentam um dilema: investem o alto custo de substituir o gabinete inteiro ou suportar as penalidades da conta de eletricidade associadas ao fator de energia abaixo do padrão. No entanto, por meio de soluções técnicas científicas e racionais, é possível aumentar efetivamente a capacidade de compensação sem substituir o próprio gabinete. Este artigo apresenta sistematicamente três soluções comprovadas para ajudá -lo a superar as restrições de espaço.

Capacitores personalizados compactos: a solução preferida para otimização de espaço

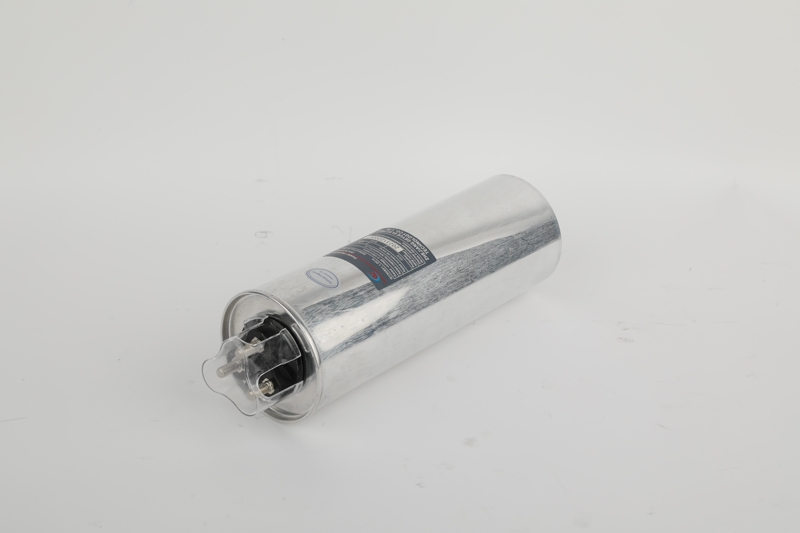

Quando os capacitores de tamanho padrão não atendem aos requisitos de instalação, os capacitores personalizados compactos se tornam a solução mais direta. Desenvolvemos uma série de personalizadosCapacitores cilíndricosespecificamente para aplicações com restrição de espaço. Por exemplo, nosso capacitor cilíndrico de φ180 × 320 mm recém -desenvolvido atinge uma capacidade nominal de 30kvar, mantendo o mesmo volume que um produto convencional de 25kvar. Esse avanço é o resultado de três inovações tecnológicas: o uso de um filme de polipropileno metalizado de 3μm de ultrafina aumenta a área do eletrodo por unidade de volume em 20%; Um processo de enrolamento do núcleo otimizado aumenta o fator de preenchimento para mais de 95%; e um processo aprimorado de pulverização de ouro da face final reduz a resistência ao contato e a geração de calor. As aplicações práticas mostraram que esta série de produtos mantém um excelente desempenho elétrico, mantendo a temperatura subindo abaixo de 65k, atendendo totalmente aos requisitos para operação estável a longo prazo. Eles são particularmente adequados para adaptar os armários mais antigos, permitindo atualizações de capacidade sem alterar os orifícios de montagem existentes.

Solução inteligente de integração do capacitor: a escolha inteligente para simplificação

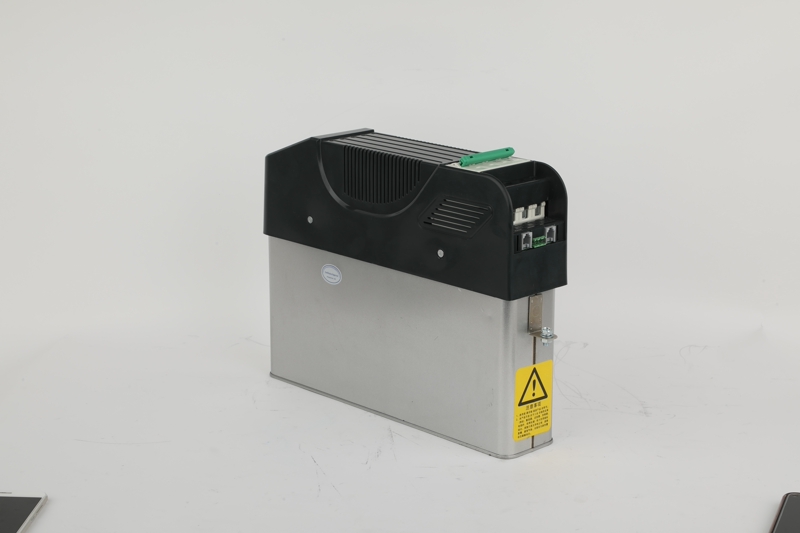

Capacitor inteligenteA tecnologia oferece uma nova abordagem para otimização de espaço. Nosso módulo de capacitor integrado inteligente integra componentes tradicionalmente separados, como controladores, contatores, fusíveis, capacitores e luzes indicadoras em uma única unidade. Por exemplo, um capacitor inteligente de 30kvar mede apenas 300 × 200 × 150mm, economizando mais de 40% do espaço em comparação com as soluções tradicionais de componentes discretos. Esse design integrado não apenas reduz o número de componentes no gabinete, mas também simplifica a complexidade da fiação e minimiza o número de pontos de falha. A estrutura modular do capacitor inteligente suporta a expansão paralela e a manutenção de troca a quente, garantindo que uma única falha do módulo não afete a operação geral do sistema. Além disso, os capacitores inteligentes oferecem recursos avançados, como comutação de cruzamento zero, compensação de fase e autodiagnóstico de falha, economizando espaço e melhorando o desempenho do sistema. Eles são particularmente adequados para novos projetos ou adaptações abrangentes, permitindo miniaturização e atualizações inteligentes de sistemas de compensação.

Otimizando o layout do gabinete: a arte de explorar um espaço potencial

Além de otimizar a seleção de equipamentos, o design eficaz do layout do gabinete também pode desbloquear um potencial de espaço significativo. Através da extensa prática de engenharia, identificamos três técnicas de otimização de layout comprovadas. Primeiro, adote uma abordagem de utilização de espaço tridimensional, alterando a abordagem tradicional de layout plana. Utilizando uma estrutura de montagem do trilho DIN, os componentes são empilhados verticalmente para melhorar a utilização do espaço. Segundo, otimize os arranjos de fiação usando barramentos de cobre em vez de cabos para conexões de barramento, reduzindo o espaço do cabo. A adoção dos componentes de giro de ângulo direito e a montagem da parede elimina o espaço desperdiçado. Terceiro, promova o design modular, combinando componentes funcionalmente relacionados em módulos padrão. Por exemplo, capacitores,Reatores da sériee os fusíveis são integrados a um quadro removível para facilitar a manutenção e a substituição. Essas otimizações detalhadas normalmente desbloqueiam 15% a 25% do potencial espaço de instalação, criando condições de expansão e reforma.

Recomendações de seleção e implementação de soluções

Quando confrontado com restrições de espaço específicas, a solução mais apropriada deve ser selecionada com base na situação específica. Para instalações com espaço extremamente limitado e onde as alterações na estrutura do gabinete são inviáveis, as soluções compactas de capacitores personalizadas devem ser priorizadas. Para novos projetos ou aqueles em que grandes reformas são possíveis,Capacitor inteligenteAs soluções oferecem os melhores benefícios gerais. Quando as restrições do espaço são menos graves, as técnicas de otimização de layout podem ser usadas para resolver o problema, minimizando os custos e simplificando a implementação. Medições e simulações detalhadas no local são recomendadas antes da implementação para garantir que o projeto seja viável. Para projetos importantes, recomenda -se primeiro produzir uma amostra de teste para verificação de instalação para evitar problemas durante a implementação em massa. Durante a implementação, deve -se tomar cuidado para manter o espaço de dissipação de calor suficiente e as distâncias seguras, e a segurança do equipamento não deve ser sacrificada em prol da utilização do espaço.
