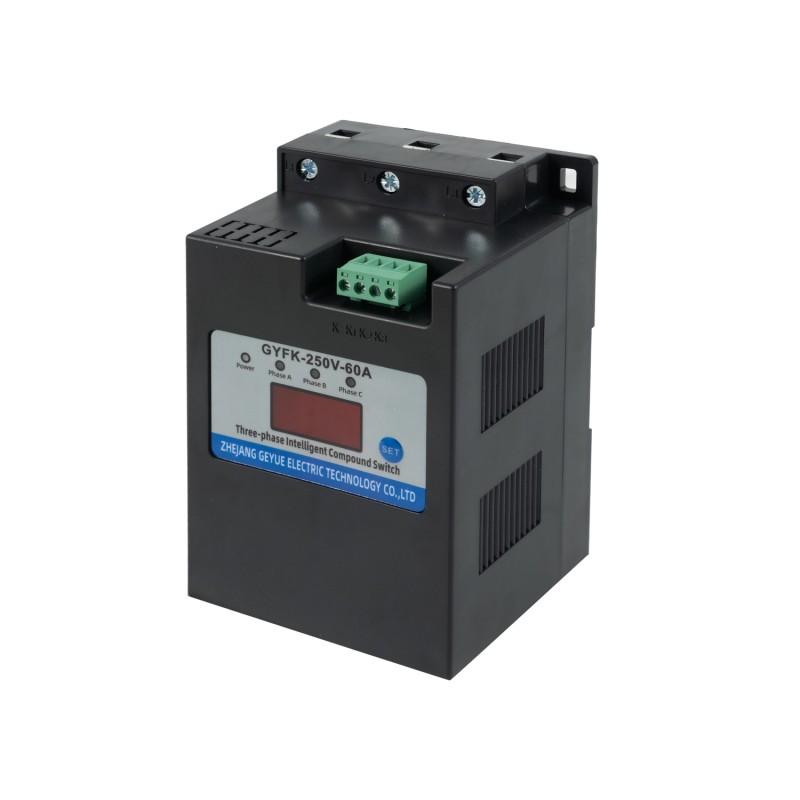

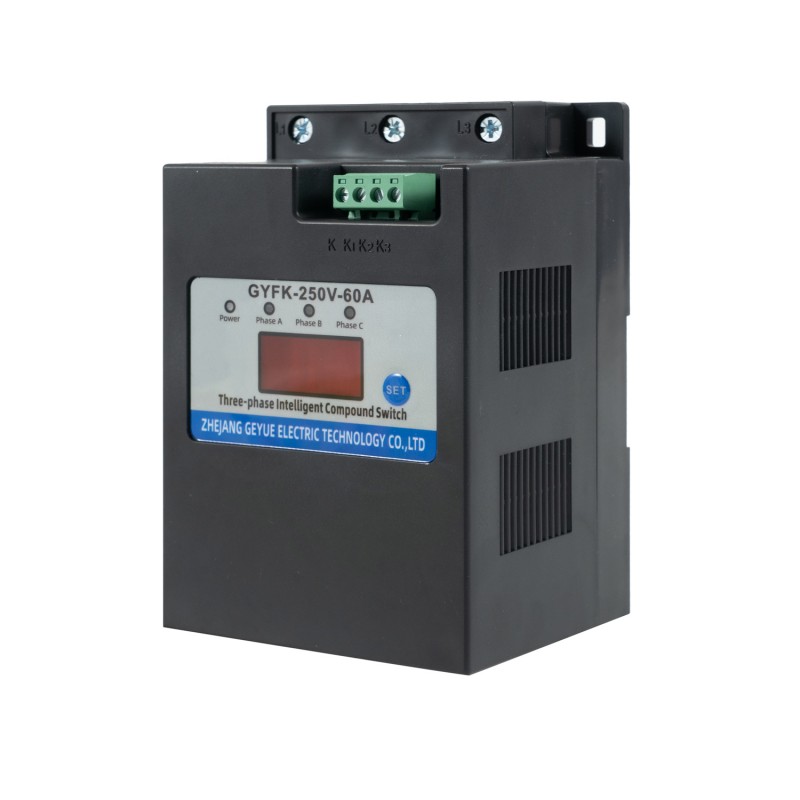

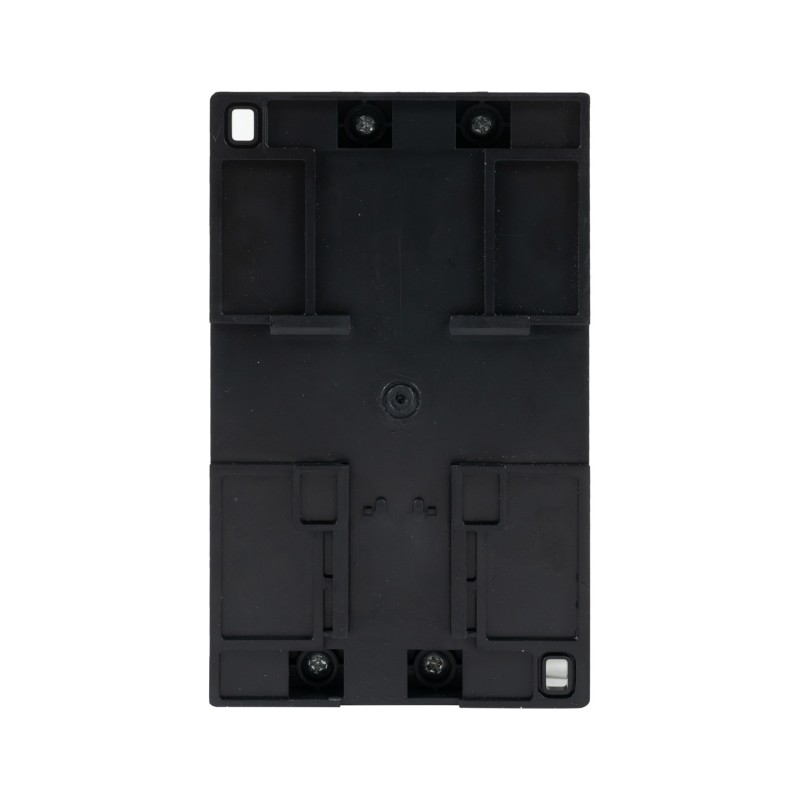

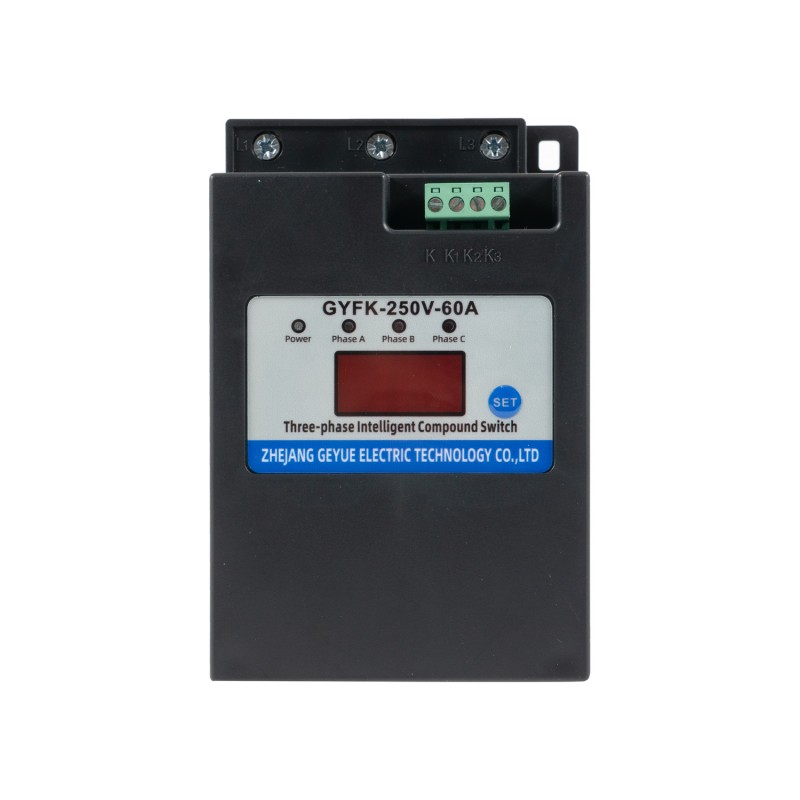

Interruptor composto trifásico de compensação de fase dividida GYFK-250V

No sector industrial moderno, que busca alta eficiência, conservação de energia e segurança da rede, a tecnologia de compensação de energia reativa de baixa tensão está passando por uma nova rodada de profunda inovação. A contradição inerente aos esquemas tradicionais de comutação de capacitores, que exige uma compensação entre a supressão da corrente de partida e a economia de perdas operacionais, há muito tempo preocupa muitos engenheiros. Como fabricante de equipamentos profissionais com mais de uma década de experiência em qualidade de energia, a Geyue Electric, com nosso profundo conhecimento da essência da tecnologia de compensação de potência reativa de baixa tensão, lançou com sucesso o interruptor composto trifásico de compensação de fase dividida GYFK-250V. Este interruptor composto inovador combina as vantagens dos tiristores e dos contatos mecânicos, resolvendo de forma inteligente esse desafio da indústria.

Switching contínuo: a precisão da tecnologia Zero Inrush

A chave mecânica tradicional, o contator CA da série CJ19, sofre de histerese mecânica inerente e características de ressalto de contato, dificultando a captura e execução precisa de ações de comutação no ponto de cruzamento zero da tensão CA. Esta limitação técnica resulta numa diferença de potencial significativa entre a tensão terminal do condensador e a tensão da rede no momento da ligação à rede, gerando inevitavelmente uma enorme corrente de partida. Este pico de corrente de partida pode atingir dezenas de vezes a corrente nominal do capacitor, não apenas causando estresse elétrico no capacitor e encurtando sua vida útil, mas também causando uma queda momentânea de tensão na rede, interferindo na operação normal de outros equipamentos sensíveis no mesmo barramento.

A principal sabedoria do projeto do interruptor composto trifásico de compensação de fase dividida GYFK-250V desenvolvido pela Geyue Electric está concentrada em seu inovador modo de operação de comutação transitória "primeiro tiristor, relé depois", resolvendo fundamentalmente esse problema em todo o setor. Quando o sistema de controle desta chave composta recebe um comando de comutação externo, seu microprocessador integrado de alto desempenho inicia imediatamente um programa inteligente de tomada de decisão. O microprocessador amostra a forma de onda da tensão da rede CA em tempo real em alta velocidade, prevendo e bloqueando o ponto de cruzamento zero da tensão ideal por meio de algoritmos precisos.

Ao capturar esse momento teoricamente de "estresse zero", o interruptor composto trifásico de compensação de fase dividida GYFK-250V primeiro aciona o tiristor de alta velocidade (ou seja, retificador controlado de silício) para realizar um disparo preciso. Como o tiristor é acionado quando a tensão cruza zero, isso atinge uma "conexão de tensão zero" teoricamente sem surto de tensão durante a conexão do capacitor e "desconexão de corrente zero" sem surto de corrente durante a desconexão. Este mecanismo suprime a corrente de partida (corrente de surto) no momento de fechamento e abertura a um nível insignificante, normalmente limitado a 1,5 vezes a corrente nominal do capacitor.

A engenhosidade de todo esse processo reside no fato de que o interruptor composto trifásico de compensação de fase dividida GYFK-250V, como um microescultor mestre, não depende do fechamento mecânico forçado, mas sim da velocidade ultra-alta dos componentes eletrônicos e do julgamento prospectivo do controle inteligente para completar a conexão elétrica no momento mais suave, quando as formas de onda de corrente e tensão naturalmente cruzam zero. Isso realmente proporciona acesso e desconexão flexíveis com "impacto zero" na rede elétrica, protegendo perfeitamente os capacitores e os equipamentos de fonte de alimentação front-end e melhorando significativamente a confiabilidade e a durabilidade do sistema de compensação de potência reativa.

Operação de baixa perda: a eficiência da inteligência de estado estacionário

No entanto, o tiristor tem uma característica física de queda de tensão de aproximadamente 1 V quando está no estado condutor, o que significa que quando a corrente de carga flui através do tiristor por um período prolongado, gerará perdas de condução consideráveis ​​e calor significativo. Isto não só aumenta os custos operacionais desnecessários, mas também representa um desafio contínuo ao projeto de dissipação de calor e à confiabilidade a longo prazo do sistema de compensação de potência reativa de baixa tensão. A capacidade de superar perfeitamente esse desafio é outro aspecto da sabedoria de engenharia demonstrada no projeto do interruptor composto trifásico de compensação de fase dividida GYFK-250V da Geyue Electric.

No momento em que o tiristor completa a condução sem irrupção, o circuito de controle inteligente baseado em microprocessador dentro da chave composta trifásica de compensação de fase dividida GYFK-250V inicia imediatamente a próxima ação. Este circuito de controle inteligente emite comandos com precisão, acionando rapidamente o relé de travamento magnético paralelo (ou seja, contatos mecânicos) para fechar de forma síncrona. Devido aos materiais de contato especiais e ao projeto estrutural do relé de travamento magnético, sua resistência de contato após o fechamento do contato é extremamente baixa, atingindo normalmente o nível de micro-ohm. Essa característica de resistência ultrabaixa permite que a corrente de carga seja transferida de forma rápida e suave do caminho do tiristor para o caminho do relé, de acordo com a lei natural do "caminho de menor impedância".

Posteriormente, o circuito de controle inteligente da chave composta trifásica de compensação de fase dividida GYFK-250V envia um sinal de desligamento, cortando completamente o tiristor. Assim, durante toda a operação em estado estacionário do capacitor continuamente conectado à rede, toda a corrente de carga é transportada independentemente pelo canal de contato mecânico de potência próxima de zero. Este projeto coordenado de "comutação de tiristor e operação de relé" reduz o consumo de energia de autocondução da chave composta GYFK-250V a um nível extremamente baixo durante a operação de longo prazo. Testes rigorosos mostram que o consumo geral de energia em estado estacionário do interruptor composto GYFK-250V pode ser controlado dentro de 1,5 VA, alcançando verdadeiramente uma operação altamente eficiente e com economia de energia do próprio sistema, resolvendo fundamentalmente as deficiências técnicas inerentes aos interruptores tiristores puros tradicionais, como geração severa de calor e alto consumo de energia operacional.

Sistema confiável: a garantia de proteção inteligente

Equilibrar a comutação e o desempenho operacional é apenas a base; em ambientes industriais complexos, a operação confiável a longo prazo e a proteção abrangente são igualmente cruciais. O interruptor composto trifásico de compensação de fase dividida GYFK-250V incorpora um sistema robusto de monitoramento e proteção centrado em um microprocessador. Ele monitora a tensão de alimentação de entrada, o status da carga e o status operacional dos tiristores e relés internos em tempo real, fornecendo múltiplas funções, incluindo proteção contra anomalias de tensão, proteção contra perda de fase, autodiagnóstico de falhas de componentes, proteção sem carga e proteção contra queda de energia. Por exemplo, no caso de uma perda de fase na tensão do sistema ou de uma fonte de alimentação anormal, o interruptor composto recusar-se-á a fechar; se uma falha for detectada durante a operação, a chave composta será desconectada automaticamente. Esta capacidade de autodiagnóstico e proteção 24 horas por dia, 7 dias por semana, confere ao interruptor composto segurança e confiabilidade extremamente altas, estendendo sua vida útil para 200.000 ciclos, excedendo em muito a dos componentes elétricos tradicionais.

O artesanato da Geyue Electric: a confiabilidade da tecnologia avançada

A Geyue Electric acredita firmemente que o desempenho superior do produto resulta de um design rigoroso, fabricação requintada e uma visão profunda dos cenários de aplicação. Nosso interruptor composto trifásico com compensação de fase dividida GYFK-250V é um excelente exemplo dessa filosofia. Da seleção de materiais de alta permeabilidade à estampagem de precisão, da otimização de programas de microprocessadores a todos os rigorosos testes de fábrica (incluindo testes de tensão de resistência de contato de 1600VAC e testes de envelhecimento de longo prazo), nossas linhas de produção automatizadas e sistemas de controle de qualidade garantem que cada produto entregue aos nossos clientes possua qualidade consistentemente excelente.

Os interruptores compostos da nossa empresa suportam compensação trifásica ou compensação de fase dividida, com capacidade de compensação nominal variando de 5 a 10 kvar para cada fase e um tempo de resposta de até 300 milissegundos. O interruptor composto trifásico de compensação de fase dividida GYFK-250V foi projetado especificamente para resolver o problema comum de desequilíbrio de carga trifásica em edifícios comerciais, usinas de energia fotovoltaica e linhas de produção de manufatura inteligentes. Ele não apenas melhora efetivamente o fator de potência e reduz as perdas na linha, mas também equilibra a corrente trifásica por meio da compensação de fase dividida, melhorando radicalmente a qualidade da tensão e aumentando a capacidade de carga do transformador e a segurança da fonte de alimentação.
