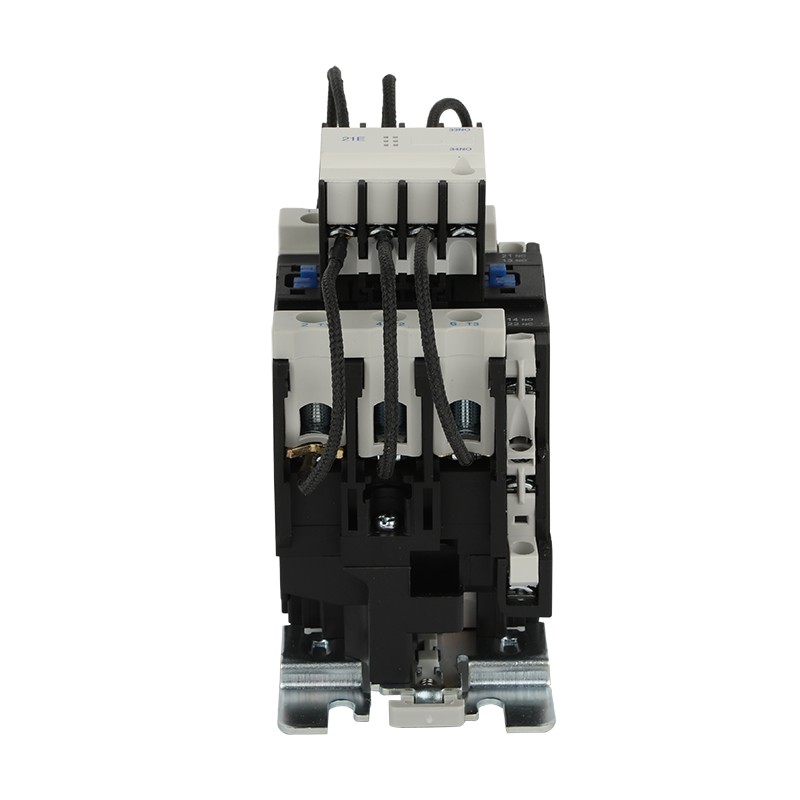

Contator CA para comutação de capacitores de potência

No campo da compensação de potência reativa de baixa tensão, cada comutação de capacitores de potência é acompanhada pela geração e extinção de arcos. Os contatores CA tradicionais enfrentam um problema desafiador que é difícil de superar porque seus sistemas de extinção de arco muitas vezes parecem inadequados ao lidar com cargas capacitivas. No entanto, os contatores CA para capacitores de potência de comutação da série CJ19 venceram esse desafio por meio de uma série de otimizações precisas, transformando esse desafio em uma garantia estável e confiável para todo o sistema de potência. Geyue Electric, como uma empresa profundamente envolvida na indústria global de energia de baixa tensão, entendemos profundamente que, no sistema de compensação de energia reativa, uma comutação bem-sucedida de capacitores não se trata apenas de conectar com segurança os capacitores de potência à rede elétrica, mas também de como cortar a corrente de maneira elegante e segura e dizer adeus aos arcos.

Quando o contator CA corta uma carga resistiva normal, as fases de corrente e tensão estão basicamente alinhadas e o arco se extingue naturalmente facilmente quando a corrente cruza zero. No entanto, quando o capacitor é ligado ou desligado, será gerada uma corrente de surto várias vezes ou até dezenas de vezes a corrente nominal. Durante o processo de corte, devido à impossibilidade da tensão em ambas as extremidades mudar abruptamente, ocorre uma diferença de fase com a tensão da rede, tornando o arco ainda mais intenso e de difícil extinção. As grades de extinção de arco ou câmaras simples de extinção de arco dos contatores tradicionais são frequentemente projetadas para cortar cargas indutivas ou resistivas convencionais. Ao enfrentar o forte arco gerado pela carga do capacitor, suas capacidades de extinção de arco e layout espacial muitas vezes fazem com que o arco reacenda, jorre ou até mesmo faça com que os contatos se soldem, o que não apenas encurta a vida útil do contator, mas também representa uma ameaça potencial à operação estável do gabinete de compensação.

Em resposta ao "temperamento" único das cargas de capacitores, o sistema de extinção de arco dos contatores CA da série CJ19 para capacitores de potência de comutação passou por uma inovação abrangente em termos de materiais, estrutura e princípios.

A primeira etapa do caminho do triplo refinamento é o reforço estrutural e a reconstrução espacial. Os contatores CA da série CJ19 para capacitores de potência de comutação melhoraram significativamente o espaço físico e a capacidade de bloqueio de arco da câmara de extinção de arco. As placas da grade de extinção de arco são feitas de um material de liga mais denso e resistente ao calor, e a forma geométrica e o espaçamento das placas da grade foram otimizados. A câmara de extinção de arco mais profunda e o design de placas divisórias mais numerosas alongam e dividem efetivamente o caminho do arco, fazendo com que o arco alongado seja rapidamente cortado em vários arcos curtos. Isso permite o resfriamento forçado e a remoção de ionização dentro de um espaço limitado, o que é semelhante à construção de vários níveis de redutores de velocidade e piscinas de resfriamento para o arco furioso, permitindo que sua energia seja consumida camada por camada.

A segunda etapa do caminho de refinamento triplo é a correspondência precisa dos materiais de contato. A comutação de capacitores possui requisitos extremamente rigorosos quanto à propriedade anti-solda e à vida útil elétrica dos contatos. Os contatores CA da série CJ19 para capacitores de potência de comutação adotam uma formulação especial de materiais de contato de liga à base de prata, que não apenas garantem baixa resistência de contato, mas também aumentam significativamente sua capacidade de suportar correntes de surto de alta taxa e erosão de arco. Combinados com um design de formato de contato especial, os contatores CA da série CJ19 para capacitores de potência de comutação eliminam efetivamente a probabilidade de formação de ponte metálica durante a desconexão, reduzindo assim o risco de queima contínua de arco na fonte.

A terceira etapa do caminho de refinamento triplo é o design colaborativo com tempo de comutação. O núcleo dos contatores CA da série CJ19 para capacitores de potência de comutação reside em sua sequência de comutação de "primeiro limitar a resistência e depois fechar os contatos principais". Do ponto de vista mecânico, este projeto reduz significativamente a corrente de partida durante o fechamento, reduzindo indiretamente a intensidade do arco durante a abertura. O sistema de supressão de arco dos Contatores CA para Capacitores de Potência Chaveada da série CJ19 funciona em conjunto com este projeto, garantindo a ligação mecânica e o layout espacial dos contatos principais e contatos auxiliares limitadores de corrente, e garantindo que o sistema de supressão de arco dos contatores opere de forma confiável dentro da capacidade projetada, mesmo no caso de grande descarga de corrente devido a condições anormais.

Uma compreensão completa de cada detalhe técnico visa alcançar 100% de confiabilidade. Como uma figura líder na indústria chinesa de compensação de energia reativa de baixa tensão, a Geyue Electric não só tem um profundo conhecimento dos componentes principais, como os contatores CA da série CJ19 para capacitores de potência de comutação, mas também está comprometida em fornecer aos clientes soluções abrangentes, desde componentes principais até sistemas completos. Nossos dispositivos de compensação de potência reativa de baixa tensão são baseados nesses componentes especializados profundamente otimizados, combinados com estratégias de comutação precisas de controladores inteligentes, garantindo que cada sistema de compensação possa responder rapidamente às mudanças no fator de potência, ao mesmo tempo em que alcança a comutação de capacitores mais suave e segura, estendendo efetivamente a vida útil geral do equipamento e reduzindo os riscos de operação e manutenção do sistema. Escolher Geyue é escolher um compromisso sólido com a qualidade da energia. Acreditamos que o verdadeiro valor reside em tornar a tecnologia invisível e em tornar a estabilidade e a eficiência a norma na operação da sua rede elétrica.
