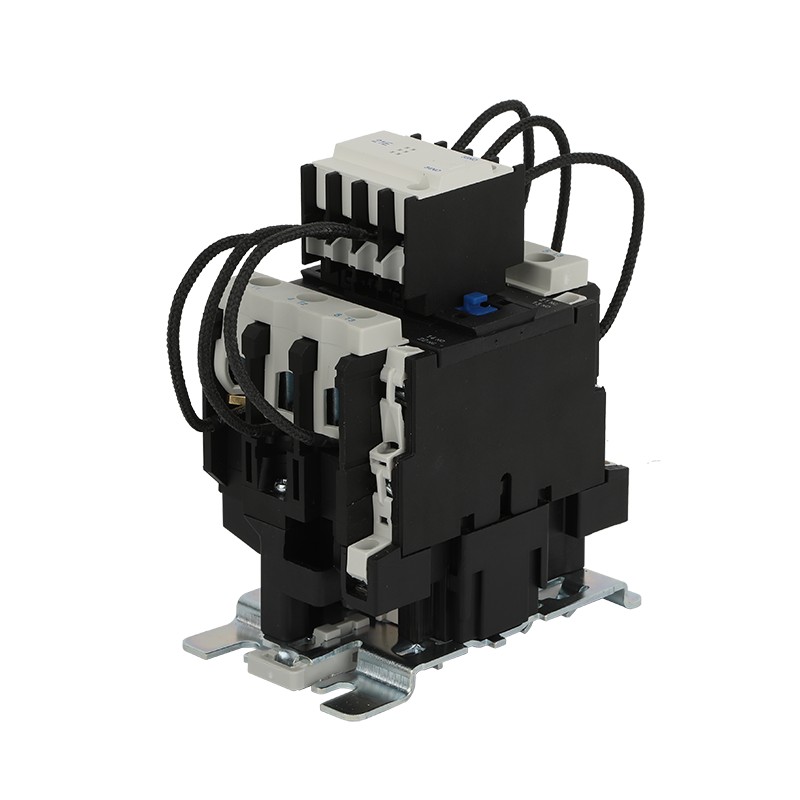

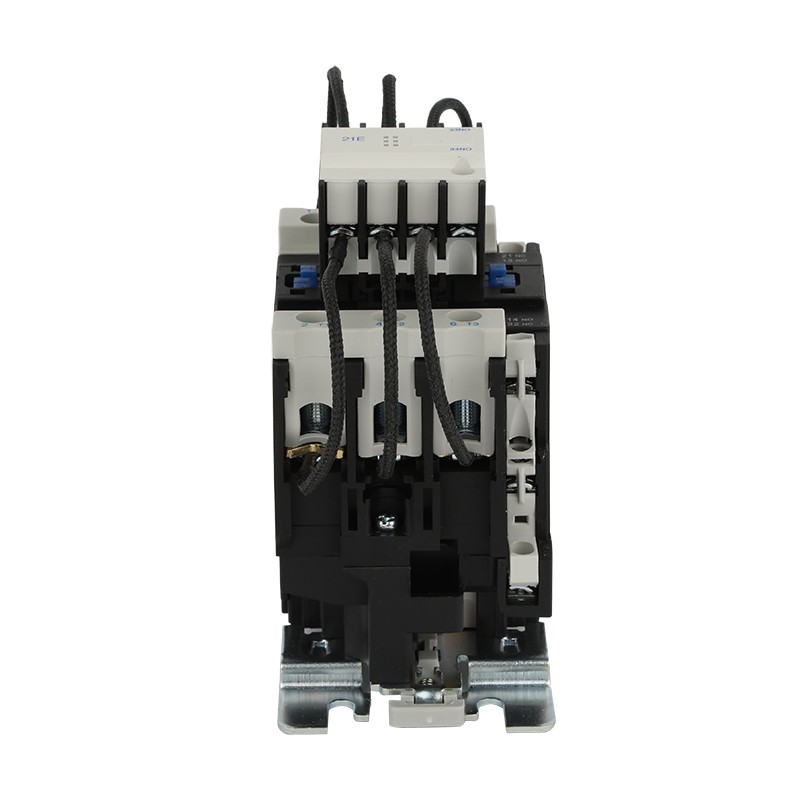

Contatores de comutação de capacitor série CJ19

Em um sistema de compensação de potência reativa de baixa tensão, a comutação confiável do circuito de compensação do capacitor é a chave para garantir a operação estável de todo o sistema de compensação de potência reativa de baixa tensão. Selecionar a classificação de corrente mais apropriada para os contatores de chaveamento de capacitor da série CJ19 para seu sistema de compensação de potência reativa de baixa tensão é como escolher o tamanho mais adequado de uma válvula cardíaca para um coração com função prejudicada - se a classificação de corrente for muito pequena, os contatores serão danificados devido à sobrecarga, e se a classificação de corrente for muito grande, a economia e o desempenho dos contatores serão ruins. A Geyue Electric está bem ciente de que selecionar corretamente os contatores de comutação de capacitores da série CJ19 é a verdadeira preocupação de muitos usuários ao construir uma solução de compensação estática econômica e confiável. Este artigo explicará claramente o método científico para combinar a classificação de corrente mais apropriada para os contatores de comutação de capacitor da série CJ19 em seu circuito de compensação de capacitor.

Entenda a missão exclusiva dos contatores de comutação de capacitores da série CJ19

Em primeiro lugar, os usuários devem reconhecer claramente que, como executores diretos das ações de comutação de capacitores, os contatores de comutação de capacitores da série CJ19 não são contatores comuns; são um tipo de contatores projetados especificamente para ligar ou desligar capacitores. Sua principal tarefa é lidar com segurança com a enorme corrente de surto de fechamento gerada quando os capacitores são conectados ao circuito. Sob esta condição de trabalho, os contatores comuns são propensos a soldagem de contato ou derretimento dos contatos, mas os contatores de comutação de capacitor da série CJ19, por meio de otimização especial na estrutura do núcleo e no projeto do circuito magnético, podem limitar a corrente de surto a 20 vezes a corrente nominal, garantindo assim a vida útil elétrica de si mesmos. Compreender a "natureza especial" dos contatores de comutação de capacitores da série CJ19 é o primeiro passo para selecionar corretamente a classificação de corrente mais apropriada.

Corresponder à classificação de corrente mais adequada para os contatores de comutação de capacitores da série CJ19 não é de forma alguma equivalente a simplesmente fazer uma correspondência direta com base nos parâmetros listados nas etiquetas dos capacitores. Um processo de seleção rigoroso deve levar em consideração dois dados importantes relacionados à corrente: a corrente de trabalho em estado estacionário e o impacto da corrente de surto dinâmica.

Domine a fórmula básica para corrente operacional

O cálculo da corrente de trabalho em estado estacionário depende da condição máxima de operação dos capacitores durante sua operação real. A fórmula principal é: Corrente operacional (A) = Capacidade nominal do capacitor (kvar) / (√3 * Tensão real da linha operacional (kV)). É particularmente importante notar que se a tensão nominal dos capacitores for superior à tensão operacional do sistema, a capacidade real de saída e a corrente dos capacitores diminuirão por um fator quadrado. Nesta situação, a base para a escolha dos contatores é a condição real de funcionamento dos capacitores no sistema específico, e não os parâmetros ideais listados nas placas de identificação dos capacitores. Ou seja, para os contatores de comutação de capacitores da série CJ19, a corrente nominal mais adequada deve ser selecionada para ser menor e mais econômica com base na corrente real de trabalho dos capacitores após a redução.

No entanto, se os contatores de comutação de capacitores da série CJ19 podem executar com êxito e segurança a tarefa de ligar e desligar os capacitores, isso resulta em grande parte da capacidade deles de suportar a corrente de surto dinâmica no circuito. A corrente nominal de trabalho dos contatores de comutação de capacitores da série CJ19 é definida sob a condição de que eles possam suportar milhares ou até dezenas de milhares de impactos de corrente de surto padrão. Portanto, o método mais eficaz e preciso para selecionar a corrente nominal mais adequada para os contatores da série CJ19 é consultar a tabela de comparação "Capacidade do capacitor - modelo de contator recomendado" fornecida pelo fabricante. Por exemplo, em um sistema de compensação de potência reativa de baixa tensão com uma tensão nominal de 400 V, um único capacitor com capacidade nominal de 30 kvar e uma corrente de estado estacionário de aproximadamente 43 A por capacitor, considerando a corrente de surto no circuito, geralmente recomendamos que os usuários selecionem contatores de comutação de capacitor da série CJ19 com uma corrente nominal não inferior a 63 A.

Considere as principais variáveis ​​locais em aplicações práticas

Embora já combine o uso da fórmula e da tabela de comparação, uma consideração mais completa das variáveis ​​no local permitirá que você selecione os contatores de chaveamento de capacitor da série CJ19 com uma corrente nominal mais próxima da mais adequada. A principal variável a considerar é a estratégia de comutação adotada pelo projeto local de compensação de potência reativa: é uma comutação de unidade única (o que significa que cada capacitor é controlado de forma independente e comutado um por um)? Ou é uma comutação cíclica e agrupada de várias unidades (o que significa que vários capacitores são agrupados fixamente em uma unidade e comutados como um todo em um ciclo, com cada grupo de múltiplos capacitores como a unidade mínima)? Ao usar a estratégia de "comutação de grupo", se um grupo de capacitores (Grupo A) for ligado primeiro, e o segundo grupo de capacitores (Grupo B) for ligado posteriormente, então, no instante de fechar a chave, a corrente de irrupção gerada pelo Grupo B vem não apenas da tensão da rede, mas mais seriamente, dos capacitores já carregados no Grupo A que irão descarregar instantaneamente para o Grupo B. Isso levará a uma corrente de irrupção sobreposta muito maior do que ao ligar um único grupo. Neste momento, as especificações dos contatores de comutação de capacitores da série CJ19 devem ser adequadamente atualizadas, ou seja, escolher contatores com maior corrente nominal. A segunda variável a considerar é o ambiente harmônico do sistema: quando o conteúdo harmônico de fundo é alto, a corrente do circuito do capacitor aumentará devido aos harmônicos e poderá causar amplificação de ressonância. Recomenda-se reservar uma margem adicional de 15% a 25% com base no valor calculado da corrente operacional ou, preferencialmente, usar capacitores inteligentes anti-harmônicos. A última variável a considerar é o método de instalação e o ambiente de trabalho: o método de instalação denso e o ambiente de trabalho com pouca ventilação deteriorarão as condições de dissipação de calor dos contatores de comutação de capacitores da série CJ19, afetando sua capacidade de carga. Ao selecionar, também é necessário atualizar adequadamente as especificações, ou seja, escolher contatores com maior corrente nominal.

As soluções completas da Geyue Electric

Para estabelecer um sistema de compensação de potência reativa de baixa tensão estável e confiável, o que os usuários precisam vai muito além da correspondência correta dos contatores de comutação de capacitores da série CJ19. O que é realmente necessário é a coordenação perfeita entre todos os componentes, e este é precisamente o valor central que a Geyue Electric oferece aos nossos usuários.

Como fabricante profissional com uma longa história no campo de compensação de potência reativa de baixa tensão, a Geyue Electric não apenas oferece uma gama completa de componentes de alta qualidade, desde contatores de comutação de capacitores da série CJ19 até capacitores anti-harmônicos, reatores em série e controladores APFC, mas também fornece uma solução integrada baseada em análise precisa de carga e diagnóstico do sistema. Nossa equipe técnica considerará minuciosamente sua estrutura de distribuição, características de carga e condições harmônicas, e projetará um sistema completo, desde a seleção precisa até a fiação otimizada para você, garantindo que cada circuito seja compatível com segurança, para que seu dispositivo de compensação possa não apenas melhorar com eficiência o fator de potência, mas também alcançar uma vida útil mais longa e reduzir os custos gerais de manutenção.
