Existe uma maneira não invasiva de monitorar a integridade interna dos capacitores de potência, como sua resistência em série equivalente (ESR)?

No campo da compensação de potência reativa de baixa tensão,capacitores de potência saudáveissão os elementos centrais para garantir a operação estável e eficiente do sistema de energia. No entanto, assim como todos os componentes eletrônicos, os capacitores de potência também envelhecem gradualmente com o tempo. A deterioração das suas condições internas de saúde, especialmente o aumento da sua resistência em série equivalente (ESR), é a principal causa do declínio do seu desempenho e até mesmo da falha e sucateamento. O método tradicional para monitorar as condições internas de integridade dos capacitores de potência é desligar o circuito e remover os capacitores de potência para medir indicadores-chave, como resistência em série equivalente (ESR). Este método não apenas interrompe a compensação de potência reativa do sistema de potência, mas também apresenta eficiência muito baixa na medição das condições internas de saúde. Então, existe um método não invasivo que possa fornecer informações em tempo real sobre as condições internas de integridade dos capacitores de potência sem afetar a operação normal do sistema? A esta questão, a Geyue Electric deu uma resposta afirmativa.

Valor central do monitoramento não invasivo

O maior valor da tecnologia de monitoramento não invasivo reside na sua previsibilidade e segurança. Esta tecnologia de monitoramento não invasiva nos permite capturar os primeiros sinais de alterações de parâmetros internos nos capacitores de potência antes que ocorra qualquer degradação visível em seu desempenho. Este método não requer a remoção dos capacitores de potência do gabinete de compensação ou a interrupção da operação normal do sistema de alimentação, conseguindo assim uma atualização inteligente de "manutenção periódica" para "manutenção sob demanda". Ao monitorar continuamente os principais indicadores, podemos prever com precisão a vida útil restante dos capacitores de potência e providenciar sua substituição antes que ocorra uma falha, evitando efetivamente os riscos de declínio do fator de potência, aumento de perdas na linha e até mesmo a falha de todo o sistema de compensação devido a quebra repentina ou redução repentina na capacidade dos capacitores de potência.

Método de diagnóstico online medido por um medidor ESR

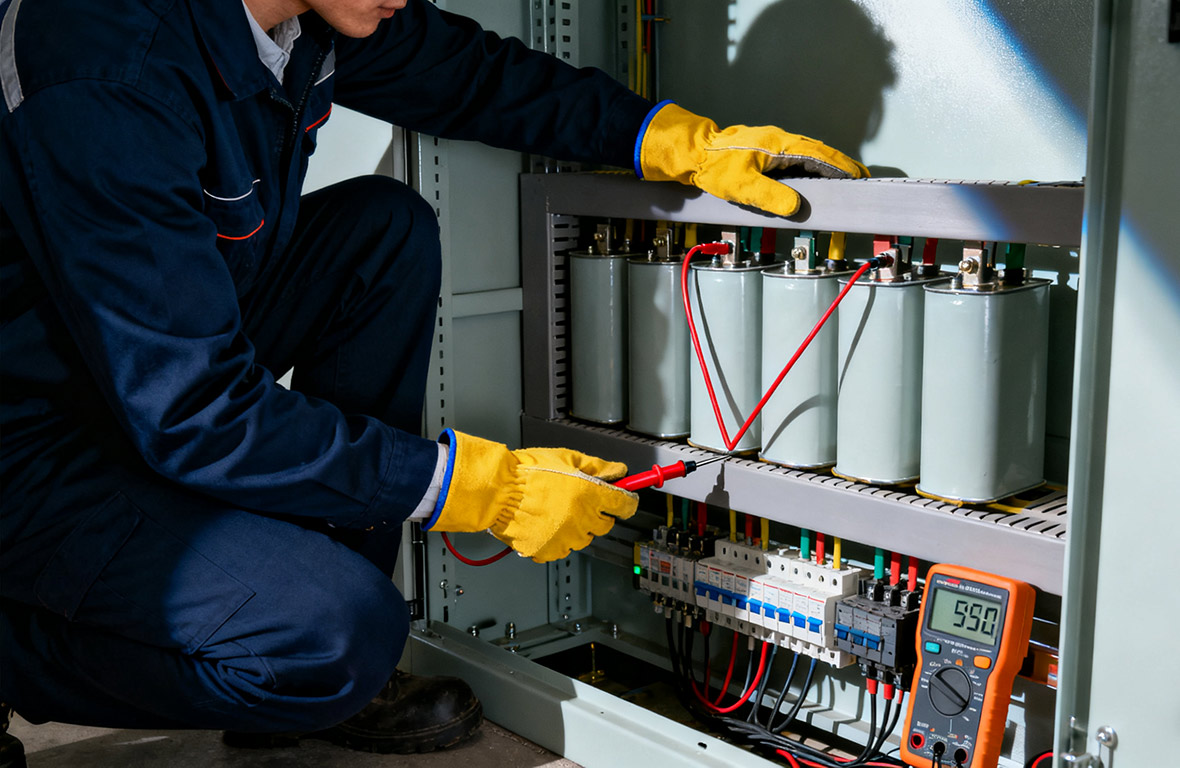

Para manutenção no local e diagnóstico rápido do estado de saúde dos capacitores de potência, o medidor ESR dedicado é uma ferramenta extremamente eficiente e prática. Este instrumento foi originalmente projetado para medir a resistência em série equivalente (ESR) de capacitores de potência em tempo real. Seu princípio de funcionamento é aplicar um sinal de teste alternado de alta frequência aos capacitores de potência. Sob o sinal de alta frequência liberado por este medidor, a reatância capacitiva dos capacitores de potência torna-se extremamente baixa e, neste ponto, a impedância dos capacitores de potência é contribuída principalmente pela ESR atual. O pessoal de manutenção só precisa desconectar a fonte de alimentação e colocar diretamente as pontas de prova do medidor ESR nos terminais de conexão dos capacitores de potência no gabinete de compensação de potência reativa de baixa tensão, e eles podem ler rapidamente os valores atuais de ESR. Ao comparar os valores de medição ESR com o valor padrão inicial ou dados históricos do ESR dos capacitores de potência, podemos determinar intuitivamente o grau de envelhecimento dos capacitores de potência. O medidor ESR dedicado torna o monitoramento do status de integridade dos capacitores de potência mais conveniente e eficiente e sempre foi uma ferramenta poderosa para inspeção diária e diagnóstico de falhas em sistemas de compensação de energia reativa de baixa tensão.

Método de análise em tempo real da tensão de ondulação do sistema

Para usuários que buscam níveis mais elevados de automação e inteligência, o método de análise de ondulação de tensão do sistema oferece uma solução alternativa para monitoramento on-line em tempo real do status de integridade dos capacitores de potência. Como é bem conhecido, imediatamente após a inicialização do dispositivo de compensação de potência reativa de baixa tensão, os harmônicos na rede elétrica e as operações de comutação gerarão correntes de ondulação nos capacitores de potência. Quando esta corrente flui através da resistência em série equivalente do capacitor de potência, ela produzirá uma tensão de ondulação proporcional ao valor ESR. O pessoal de manutenção só precisa instalar um sensor preciso no circuito de compensação, e o sistema pode capturar continuamente esse pequeno sinal de ondulação de tensão. Combinado com o monitoramento da corrente do circuito, a unidade de controle pode calcular as alterações dinâmicas da ESR quase em tempo real. Este método integra perfeitamente a função de monitoramento no próprio sistema de compensação, fornecendo uma base sólida de dados para alcançar uma manutenção preditiva inteligente.

As soluções inteligentes da Geyue Electric

Totalmente consciente da importância significativa da saúde dos capacitores para a estabilidade de todo o sistema de energia, a Geyue Electric sempre esteve comprometida em integrar conceitos de monitoramento de ponta no design do produto. Nós não apenas fornecemos capacitores de potência de alta qualidade, mas também nos esforçamos para oferecer uma solução completa e confiável de compensação de potência reativa de baixa tensão. Nossos dispositivos de compensação inteligentes foram projetados levando em consideração a capacidade de detectar o status dos componentes principais. Através de algoritmos avançados incorporados e tecnologias de detecção, eles podem avaliar continuamente o status operacional dos capacitores de compensação e fornecer aos usuários feedback e avisos de dados em tempo hábil. Geyue Electric impulsiona a inovação através da tecnologia. Nosso objetivo é construir para você um sistema de compensação de energia reativa eficiente, estável e auto-perceptivo, garantindo assim que sua rede elétrica opere no estado ideal por um longo tempo e salvaguardando a conservação de energia, redução de custos e produção segura de sua empresa. Se você tiver alguma dúvida em relação ao monitoramento da condição interna dos capacitores de potência, não hesite em nos contatar através do nosso endereço de e-mailinfo@gyele.com.cn. A equipe de serviço Geyue e a equipe de engenharia Geyue estão sempre prontas e ansiosas para ajudá-lo.
