Como selecionar cientificamente um contator CA ou chave composta para combinar com um controlador inteligente de compensação automática de energia reativa?

Introdução

Em dispositivos de compensação de potência reativa de baixa tensão, os comandos de comutação dos controladores inteligentes devem ser implementados através de atuadores.Contatores CAe os interruptores combinados são atualmente as soluções técnicas mais adequadas. Este artigo analisa sistematicamente os princípios operacionais, diferenças de desempenho e aplicabilidade de projeto dessas duas soluções.

Diferenças essenciais nos princípios operacionais

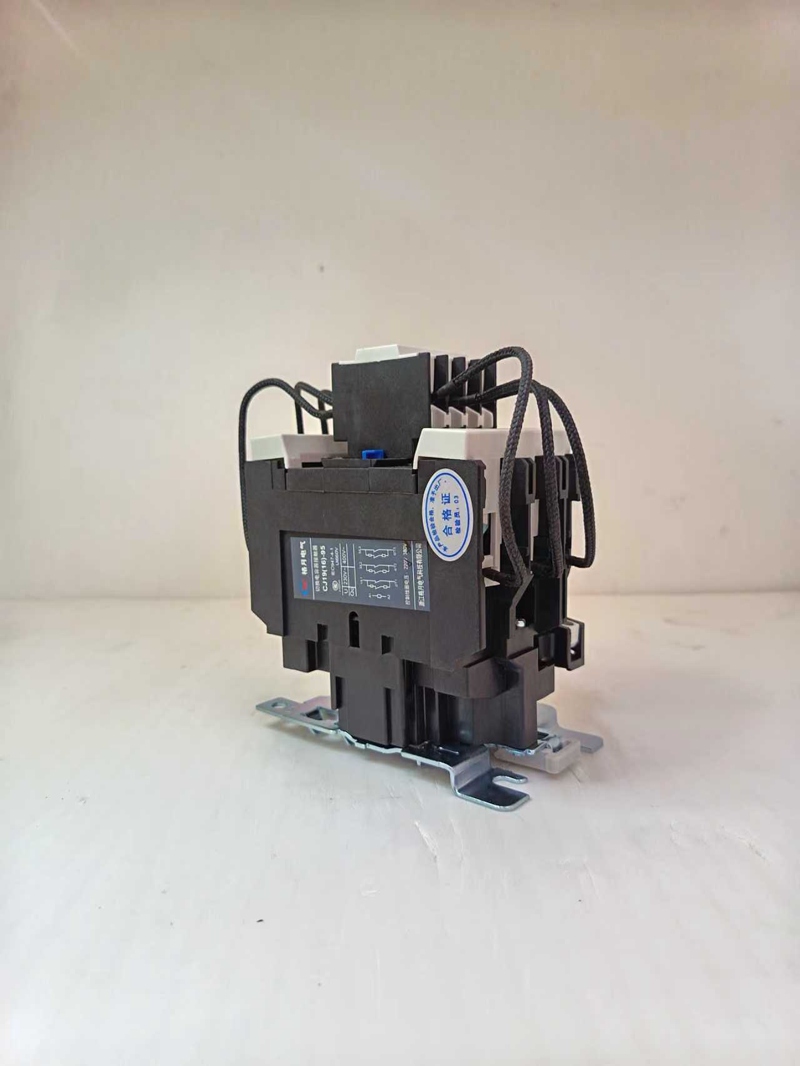

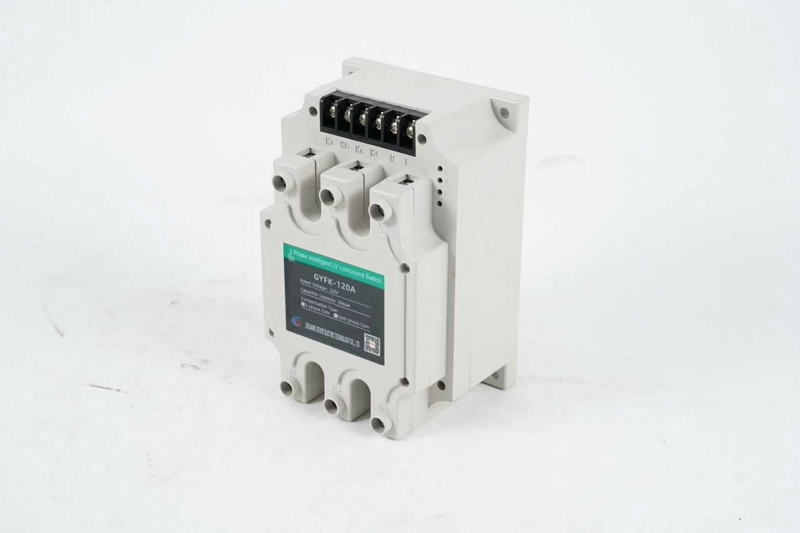

Os contatores CA utilizam uma estrutura mecânica eletromagnética, utilizando a força magnética gerada pela energização da bobina para acionar os contatos, conectando e desconectando assim o circuito. Esta operação é acompanhada por um som mecânico e arcos visíveis.Interruptor Compostoutilizam um design híbrido "tiristor + contator". Os tiristores conduzem primeiro quando a tensão ultrapassa zero, depois os contatores completam a conexão do circuito principal e, finalmente, os tiristores são desativados. Este mecanismo operacional alcança uma verdadeira comutação sem inrush.

Comparação abrangente de desempenho técnico

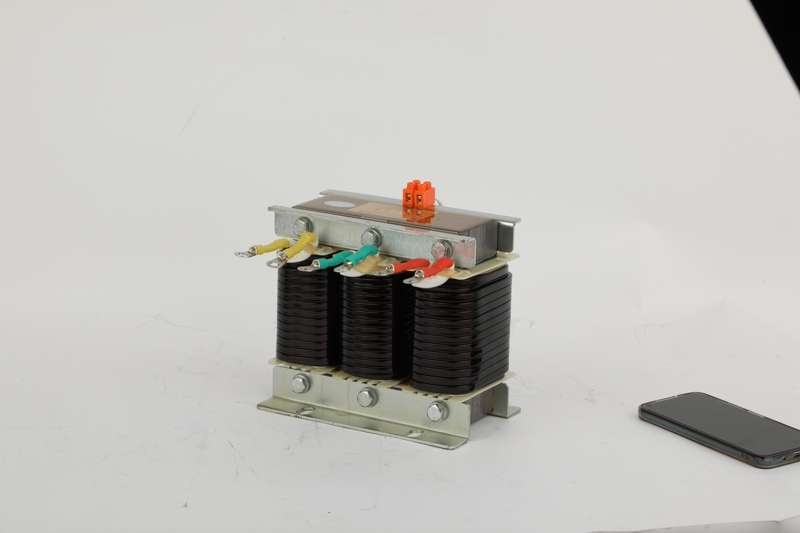

As características de comutação do contator indicam que a operação do contator gera uma corrente de partida de fechamento de 20 a 40 vezes a corrente nominal. Embora isso possa ser suprimido com reatores limitadores de corrente, ainda pode impactar a rede elétrica e os capacitores.Interruptor Compostoalcançar comutação de cruzamento zero, limitando a corrente de partida a menos de duas vezes a corrente nominal, prolongando significativamente a vida útil do equipamento. Em termos de velocidade de resposta, os contatores requerem de 10 a 20 ms para completar a atuação, enquanto o tiristor em uma chave de comutação sem inrush responde dentro de 1 a 2 ms, tornando-o particularmente adequado para aplicações com cargas rapidamente flutuantes.

Análise Econômica

Contatores CAoferecem uma vantagem de preço significativa, com custos de aquisição de apenas um terço a metade dos custos de switches sem inrush. No entanto, a troca frequente aumenta significativamente os custos de manutenção. Embora o investimento inicial para interruptores sem inrush possa ser maior, sua vida útil elétrica de mais de 100.000 ciclos e operação quase livre de manutenção oferecem benefícios econômicos superiores ao longo de sua vida útil. Portanto, em cenários com mais de 50 operações de comutação diárias, as chaves sem inrush são a escolha mais econômica.

Analisando cenários típicos de aplicativos

Para aplicações com cargas de impacto, como metalurgia e soldagem, recomenda-se uma solução de comutação de corrente sem inrush. Sua resposta rápida rastreia com eficácia as alterações de potência reativa e evita flutuações de tensão do sistema. Para edifícios comerciais e áreas residenciais com menos de 20 ciclos de comutação por dia, os contatores de comutação com capacitor de alto desempenho são a opção mais econômica. Em ambientes com harmônicos severos (THvD > 8%), deve-se priorizar um dispositivo de compensação anti-harmônico com relação de reatância de 7%, combinado com um contator dedicado.

Pontos-chave de instalação e comissionamento

Ao instalar contatores, garanta uma folga adequada para dissipação de calor. Recomenda-se que os componentes adjacentes estejam separados por pelo menos 20 mm. Para chaves de corrente de partida, preste atenção especial às condições de dissipação de calor. Se a temperatura ambiente exceder 40°C, será necessária a redução da capacidade. As configurações dos parâmetros do controlador devem corresponder ao atuador: Ao usar contatores, defina um atraso de comutação de 1 a 2 segundos, enquanto para chaves de corrente de partida, uma configuração de 0,5 a 1 segundo é aceitável. Toda a fiação elétrica deve ser segura e confiável para evitar danos por superaquecimento causados ​​por resistência de contato excessiva.

Manutenção e Reparo

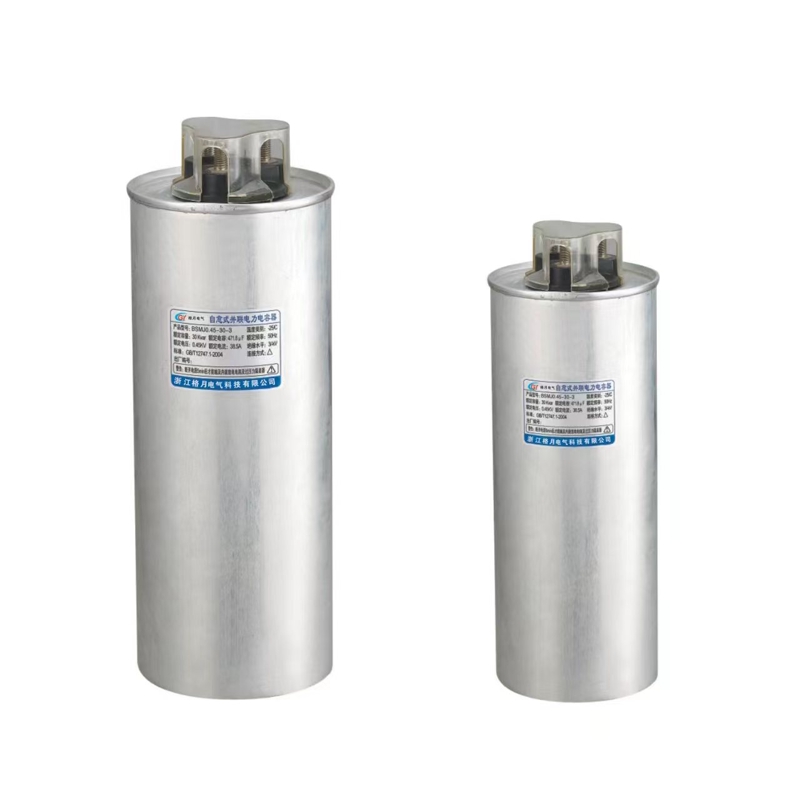

Os contatores devem ser inspecionados quanto ao desgaste dos contatos a cada seis meses. Substitua os contatos quando a espessura da ponta prateada for inferior a 1/3 da espessura original. Para interruptores de corrente de partida, monitore a dissipação de calor e limpe regularmente a poeira acumulada para garantir a operação adequada do ventilador. Independentemente da solução, é recomendado verificar mensalmente as alterações na capacidade dos capacitores e substituir os capacitores se a perda de capacidade exceder 5%.

Como escolher a combinação certa

A decisão de seleção deve considerar de forma abrangente os seguintes fatores: frequência de carga, orçamento de investimento, capacidade de manutenção e requisitos de qualidade de energia. De modo geral, se o orçamento for suficiente e a aplicação for exigente, uma chave de corrente sem partida deve ser selecionada. Se o orçamento for limitado e a aplicação for pouco frequente, deverá ser selecionado um contactor dedicado. Para aplicações críticas, uma solução híbrida pode ser projetada, utilizando contatores para cargas de base e interruptores de corrente sem partida para cargas flutuantes, alcançando o equilíbrio ideal entre economia e confiabilidade.

Conclusão

Contatores CAe os switches sem inrush têm suas próprias aplicações e não há superioridade ou inferioridade absoluta. A escolha certa requer uma avaliação abrangente baseada nas condições reais de operação, levando em consideração o investimento inicial e os custos de operação e manutenção. Com o avanço contínuo da tecnologia, acreditamos que soluções mais inovadoras surgirão no futuro para atender às necessidades personalizadas dos diferentes usuários.
