Como os capacitores shunt autocorretivos eliminam o desperdício de eletricidade e as falhas precoces em sistemas de energia de baixa tensão?

Pare de pagar pela “eletricidade desperdiçada”: revelando a “máquina de movimento perpétuo” invisível nos sistemas de distribuição de energia de baixa tensão

Você já se deparou com uma situação como esta? Dentro dos gabinetes de distribuição de energia da sua fábrica, fileiras de capacitores - instalados há menos de dois anos - começam a "aumentar" (inchar na caixa) ou até mesmo "entrar em greve" desarmando os disjuntores. As equipes de manutenção lutam para frente e para trás, mas os valores da sua conta de luz permanecem teimosamente altos e os avisos de penalidade do fator de potência continuam chegando dentro do prazo.

Neste ponto, um técnico veterano poderá lhe dizer: "Os capacitores envelheceram; é hora de substituir todo o lote."

Mas você já parou para pensar por que esses capacitores “morrem” tão rapidamente? Por que alguns equipamentos duram cinco anos, enquanto os seus mal duram um ano e meio? Hoje, não discutiremos fichas técnicas secas. Em vez disso, como engenheiro com anos de experiência prática na área de compensação de energia reativa, quero falar com você sobre a "guerra microscópica" que assola dentro de seus capacitores - um conflito que impacta diretamente sua conta de eletricidade - e apresentar-lhe uma solução muitas vezes descrita como uma "máquina de movimento perpétuo": ocapacitor shunt de autocura.

I. O que exatamente seus capacitores de “vida curta” passaram?

Em um sistema de distribuição de energia de baixa tensão, a missão principal dos capacitores shunt é "retrair" a potência reativa "frouxa", melhorando assim o fator de potência. A estrutura interna de um capacitor tradicional se assemelha a um "sanduíche" em camadas: duas camadas de eletrodos de folha metálica separadas por uma camada de material dielétrico isolante (normalmente um filme de polipropileno).

O maior risco oculto nesta estrutura é este: se houver um defeito microscópico em algum lugar do material dielétrico – algo que os processos de fabricação industrial nunca poderão eliminar 100% – esse ponto específico sofrerá uma ruptura dielétrica sob o estresse das flutuações de tensão. Uma única avaria resulta num curto-circuito permanente; todo o capacitor é efetivamente "perfurado" e instantaneamente inutilizado.

De acordo com dados da indústria, a produção global de capacitores shunt de baixa tensão com autorrecuperação atingiu 4,58 milhões de unidades em 2024; no entanto, uma elevada taxa de insucesso na fase inicial tem permanecido durante muito tempo um problema persistente para a indústria. Muitos usuários descobrem que seus capacitores “morrem em ação” antes mesmo que o equipamento tenha a chance de se pagar por meio da economia de custos.

II. Uma "autocirurgia" em escala de microssegundos: como funciona a autocura?

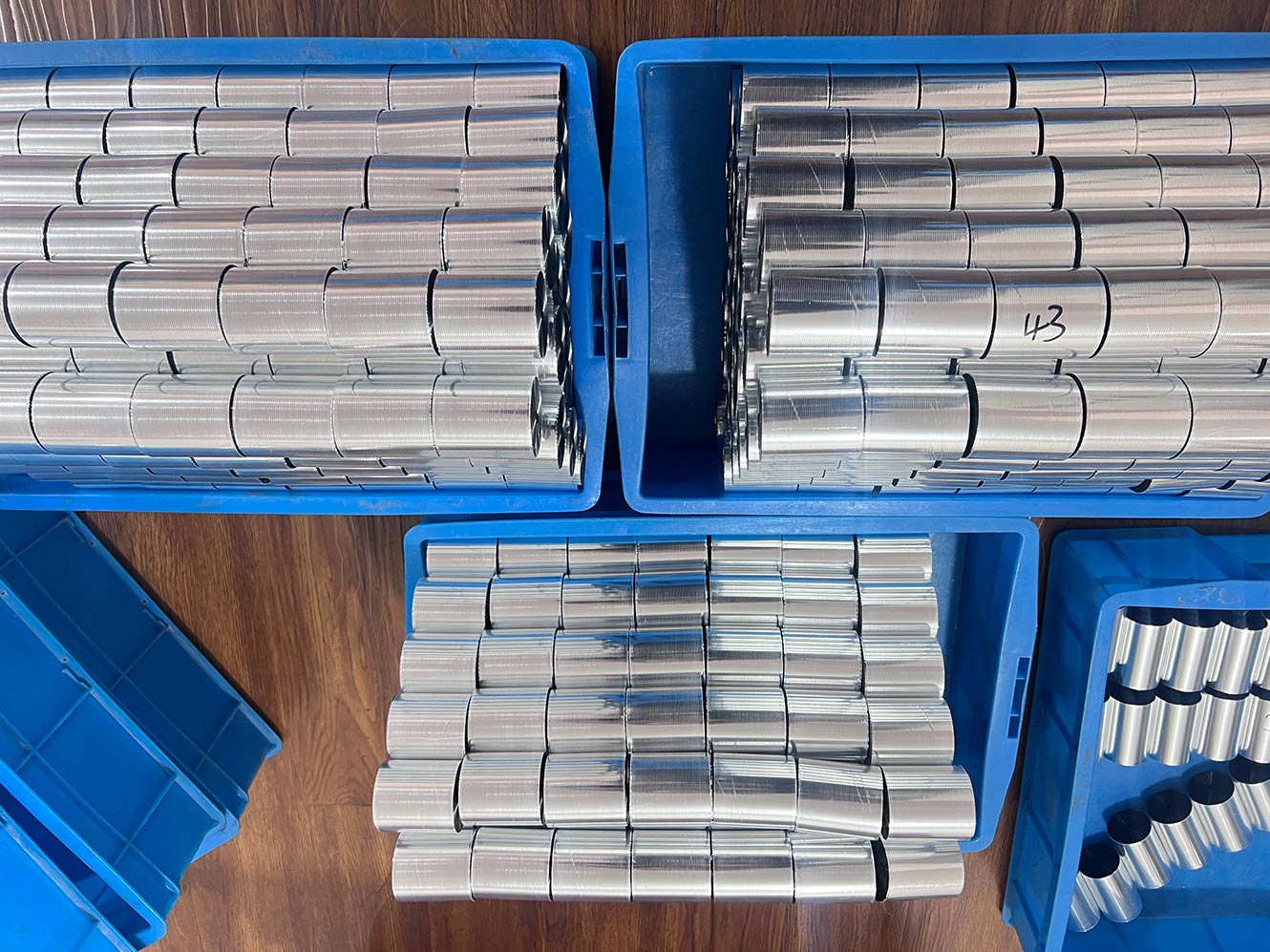

Isto leva-nos à estrela da discussão de hoje: ocapacitor shunt de autocura. Seu principal segredo está no filme de polipropileno metalizado.

Este filme não é mais uma folha metálica independente; em vez disso, uma camada extremamente fina de liga de zinco-alumínio é depositada diretamente por vapor na superfície do filme de polipropileno para servir como eletrodo. O que acontece quando um ponto fraco do filme sofre uma ruptura dielétrica?

O processo é fascinante:

No momento da ruptura – em apenas alguns microssegundos (milionésimos de segundo) – o ponto de ruptura gera intenso calor localizado, atingindo temperaturas de até vários milhares de graus. Neste momento, o revestimento metálico ultrafino que envolve o ponto de ruptura “evapora” instantaneamente ou é “explodido”, criando uma pequena zona isolante de apenas alguns milímetros de diâmetro. O arco elétrico é extinto, o isolamento é restaurado e os 99,99% restantes do capacitor permanecem completamente intactos e continuam funcionando normalmente.

III. Mais do que apenas "indestrutível" - um investimento "finamente calculado"

Muitos profissionais de compras podem perguntar: "A 'autocura' não significa simplesmente uma vida útil mais longa? Quanto dinheiro uma vida útil mais longa pode realmente economizar?"

Vamos fazer as contas de engenharia:

Benefícios de instalação devido ao tamanho e peso reduzidos: Os novos capacitores de autocura que utilizam tecnologia de filme metalizado composto de zinco-alumínio têm apenas um quarto a um sexto do tamanho e peso dos modelos de capacitores mais antigos. Isso significa que dentro do mesmo gabinete, você pode obter uma maior capacidade de compensação ou economizar diretamente nos custos elevados normalmente associados à modernização ou atualização de sistemas de gabinete completos.

Perda de energia insignificante: Os capacitores tradicionais sofrem perda significativa de energia interna e geram calor substancial. Em contraste, os capacitores de autocura modernos normalmente têm uma tangente de perda dielétrica (tanδ) inferior a 0,15%. O que isso implica? Para um capacitor de 50 kVAR, isso significa praticamente nenhuma geração interna de calor; cada quilowatt-hora de eletricidade que de outra forma seria desperdiçado como calor dentro do equipamento é convertido em economias financeiras tangíveis para você.

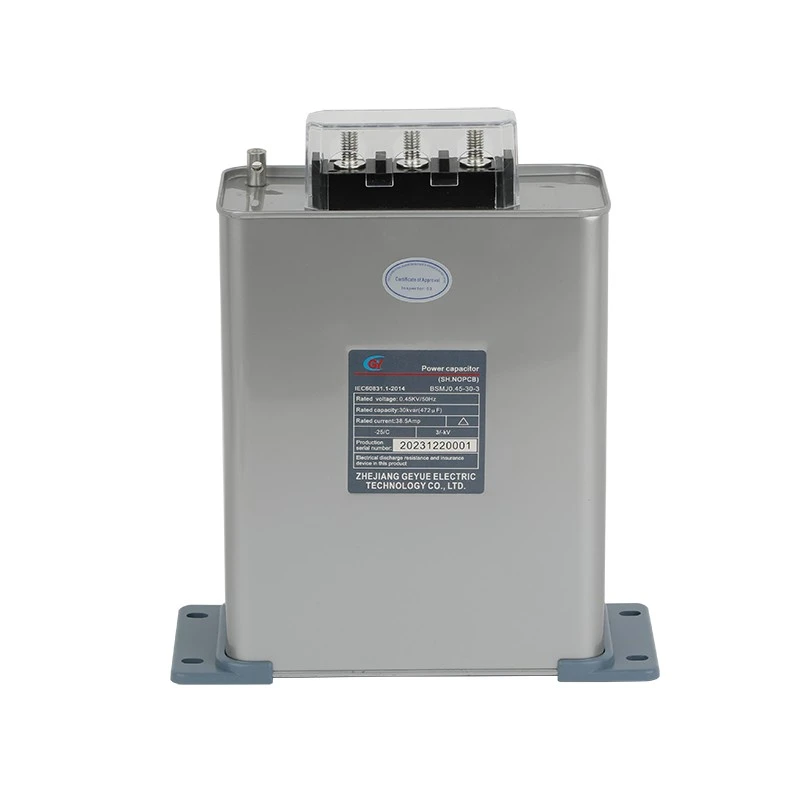

Uma experiência de segurança verdadeiramente "livre de manutenção": Os capacitores de autocura normalmente apresentam uma proteção integrada contra sobrepressão e um mecanismo à prova de explosão. Caso as falhas internas se acumulem até um nível crítico e causem pressão interna excessiva, o invólucro do capacitor se expandirá; esta expansão corta instantaneamente um fusível de cobre interno, desconectando fisicamente a fonte de alimentação. Este mecanismo não apenas protege o capacitor em si, mas também protege todo o gabinete de distribuição de energia, eliminando completamente os riscos – como vazamento de óleo ou mesmo explosão – que são comumente associados aos capacitores tradicionais imersos em óleo. 4. Os dados não mentem: por que os mercados globais estão migrando para a tecnologia de autocura?

De acordo com os insights da indústria da QYResearch, o mercado global de capacitores paralelos de baixa tensão auto-reparáveis ​​deverá atingir uma avaliação de 1,935 bilhão de RMB até 2031, mantendo uma taxa composta de crescimento anual (CAGR) de mais de 4,7%. Esta tendência é impulsionada por mais do que apenas iteração tecnológica; é principalmente uma resposta aos requisitos cada vez mais rigorosos de qualidade de energia em instalações industriais, edifícios comerciais e centros de dados.

Em particular, a aplicação de revestimentos de liga de zinco-alumínio resolveu perfeitamente as desvantagens inerentes associadas aos materiais tradicionais - especificamente, a suscetibilidade dos filmes de alumínio puro à oxidação e a baixa resistência à corrosão dos filmes de zinco puro. Esta inovação garante que, mesmo sob cargas CA prolongadas, a curva de decaimento da capacitância do capacitor permaneça notavelmente plana.

V. Em conclusão: conselhos sinceros para profissionais de compras e engenharia

Como um veterano experiente da indústria, gostaria de oferecer este conselho: ao selecionar capacitores paralelos com autorrecuperação, não se concentre apenas na classificação nominal de kVAr; em vez disso, preste muita atenção aos seguintes fatores críticos:

Composição do Material: Utiliza filme metalizado composto de zinco-alumínio? O filme apresenta tecnologia de borda espessada? (Isso impacta diretamente sua capacidade de suportar correntes de irrupção.)

Processo de Fabricação: A camada de metal pulverizada está firmemente colada? A soldagem é confiável? (Esses fatores determinam a resistência de contato e a quantidade de calor gerada.)

Proteção de segurança: Está equipado com dispositivo de desconexão à prova de explosão por sobrepressão? Possui resistores de descarga integrados? (Essas medidas garantem a segurança do pessoal de manutenção.)

A qualidade da energia serve como a “corrente sanguínea invisível” da produção industrial, e o capacitor paralelo autocurativo atua como o “superórgão” capaz de “gerar sangue” e “curar a si mesmo”.

Se você ainda está sobrecarregado com o incômodo de substituir capacitores a cada dois anos - e se deseja realmente realizar um ambiente de subestação de distribuição "minimamente tripulado" ou automatizado - então é hora de aproveitar a tecnologia para eliminar permanentemente essas despesas operacionais ocultas do seu livro-razão.
