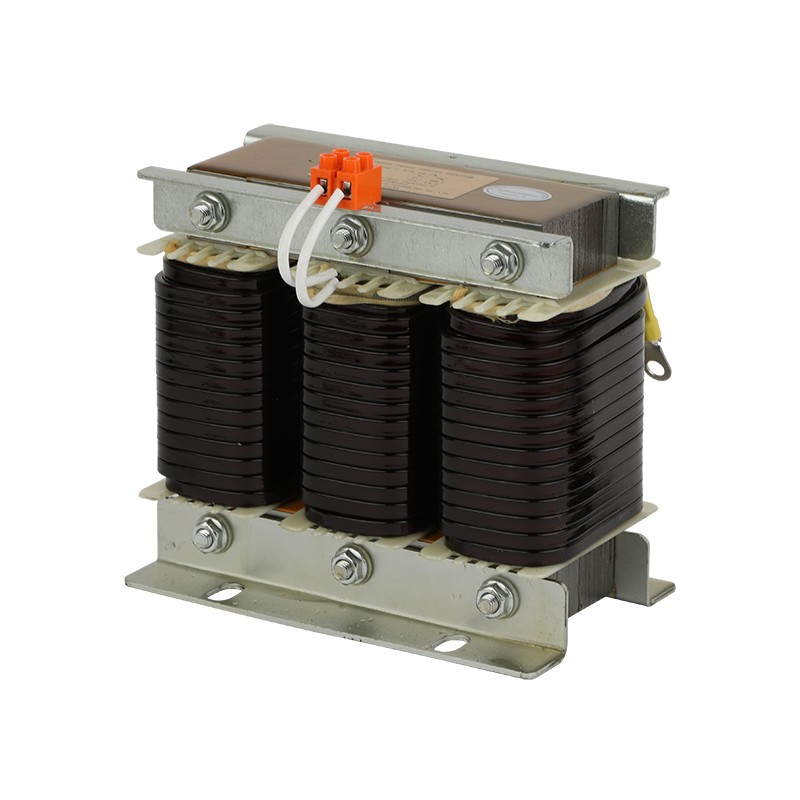

Reator Série CKSG com taxa de reatância de 7%

Por que o reator precisa ser conectado em série com capacitores em vez de em paralelo?

Durante nossas interações diárias com os clientes, os engenheiros da Geyue Electric frequentemente se deparam com uma pergunta clássica de nível iniciante: Em sistemas de compensação de potência reativa de baixa tensão, por que os reatores da série CKSG com taxa de reatância de 7% são sempre usados ​​em série com capacitores e não em paralelo? Este método de conexão aparentemente simples esconde, na verdade, a sabedoria básica para garantir a operação segura, estável e econômica do sistema de energia. Hoje, a Geyue Electric irá, da perspectiva de um “guardião do sistema de energia”, fornecer-lhe uma análise aprofundada das razões por trás disso.

Posicionamento de função: do “combate independente” à “defesa coordenada”

Primeiro de tudo, precisamos compreender verdadeiramente as funções fundamentais dos capacitores e reatores na rede elétrica. O capacitor é como um “soldado da fonte de alimentação”, cuja principal tarefa é gerar potência reativa capacitiva, compensando diretamente a potência reativa consumida pelas cargas indutivas (como motores, transformadores), melhorando assim o fator de potência de todo o sistema de potência, reduzindo perdas de linha e desperdício de energia.

O reator, especificamente um reator da série CKSG com taxa de reatância de 7% neste contexto, serve como um "filtro" e um "tampão". Se estiver conectado incorretamente em paralelo com os capacitores, o reator será conectado diretamente ao barramento como os capacitores, e absorverá sozinho a potência reativa indutiva. Isto não só falha em fornecer compensação de potência reativa, mas na verdade aumenta a carga reativa do sistema, indo contra o objetivo básico de compensar a potência reativa e melhorar o fator de potência. Neste ponto, o papel do reator será restrito a uma suavização ou filtragem muito limitada e será completamente incapaz de fornecer proteção direta aos capacitores.

Uma vez conectado em série com os capacitores, o Reator Série CKSG com taxa de reatância de 7% se transforma de uma "unidade de combate independente" em "parceiro exclusivo" dos capacitores. Ele atuará como um guarda leal, formando um “circuito série LC” unificado com os capacitores e sendo então conectado à rede elétrica. Esta relação de conexão serve como pilar estrutural para a realização de todas as funções de proteção subsequentes.

Missões principais: supressão de amplificação harmônica e filtragem de correntes perigosas

Nas redes elétricas modernas, a presença de cargas não lineares, como conversores de frequência e equipamentos retificadores, pode gerar um grande número de correntes harmônicas, o que é um dos principais “culpados” que ameaçam a operação segura dos equipamentos de energia. Quando apenas capacitores estão conectados ao sistema de compensação de potência reativa de baixa tensão, a reatância capacitiva dos capacitores diminuirá à medida que a frequência das correntes harmônicas na rede elétrica aumentar. A baixa reatância capacitiva fornece precisamente um caminho de baixa impedância para correntes harmônicas de alta ordem, resultando em amplificação anormal das correntes harmônicas. Em casos graves, o influxo de correntes harmônicas pode causar superaquecimento dos capacitores, até mesmo explosão, e poluir toda a rede elétrica.

A adição de um reator da série CKSG com taxa de reatância de 7% pode mudar completamente esse ciclo vicioso onde a corrente harmônica perigosa continua crescendo. A reatância indutiva do reator em série aumenta à medida que aumenta a frequência da corrente harmônica existente na rede elétrica. Quando o reator em série é conectado em série com os capacitores, a impedância (o efeito dificultador da corrente) tanto do reator em série quanto dos capacitores para o harmônico varia em tendências opostas com a frequência. Projetar cuidadosamente a indutância (ou taxa de reatância) do reator em série pode tornar possível que este circuito em série LC apresente uma alta impedância para harmônicos específicos (como 5º harmônico, 7º harmônico), como configurar um "filtro" sólido para as correntes harmônicas perigosas para filtrar essas correntes perigosas para fora do ramo de compensação. Isso evita efetivamente a ressonância harmônica e a amplificação harmônica no sistema de energia, protegendo os próprios capacitores e purificando o ambiente da rede elétrica.

Garantia chave: Resistência à corrente de surto de fechamento e sobretensão operacional

Quando os capacitores são conectados à rede elétrica, geralmente ocorre uma enorme corrente instantânea, conhecida como corrente de surto de fechamento. O valor da corrente de surto de fechamento pode ser várias dezenas de vezes a corrente nominal dos capacitores que estão sendo conectados. Tais operações de comutação frequentes danificarão seriamente a vida dielétrica dos capacitores e dos contatos do dispositivo de comutação.

Neste momento, o Reator Série CKSG com Taxa de Reatância de 7% pode funcionar como um “buffer” para a corrente. A característica de indutância do reator em série determina que a corrente que flui através do próprio reator não pode mudar abruptamente, suprimindo e atrasando significativamente o pico e a inclinação da corrente de surto de fechamento, permitindo que a corrente suba suavemente. Da mesma forma, ao remover um determinado ramal do capacitor, o reator também pode absorver parte da energia eletromagnética, suprimindo a possível sobretensão operacional, fornecendo outra camada de proteção confiável para os capacitores e todo o sistema de compensação.

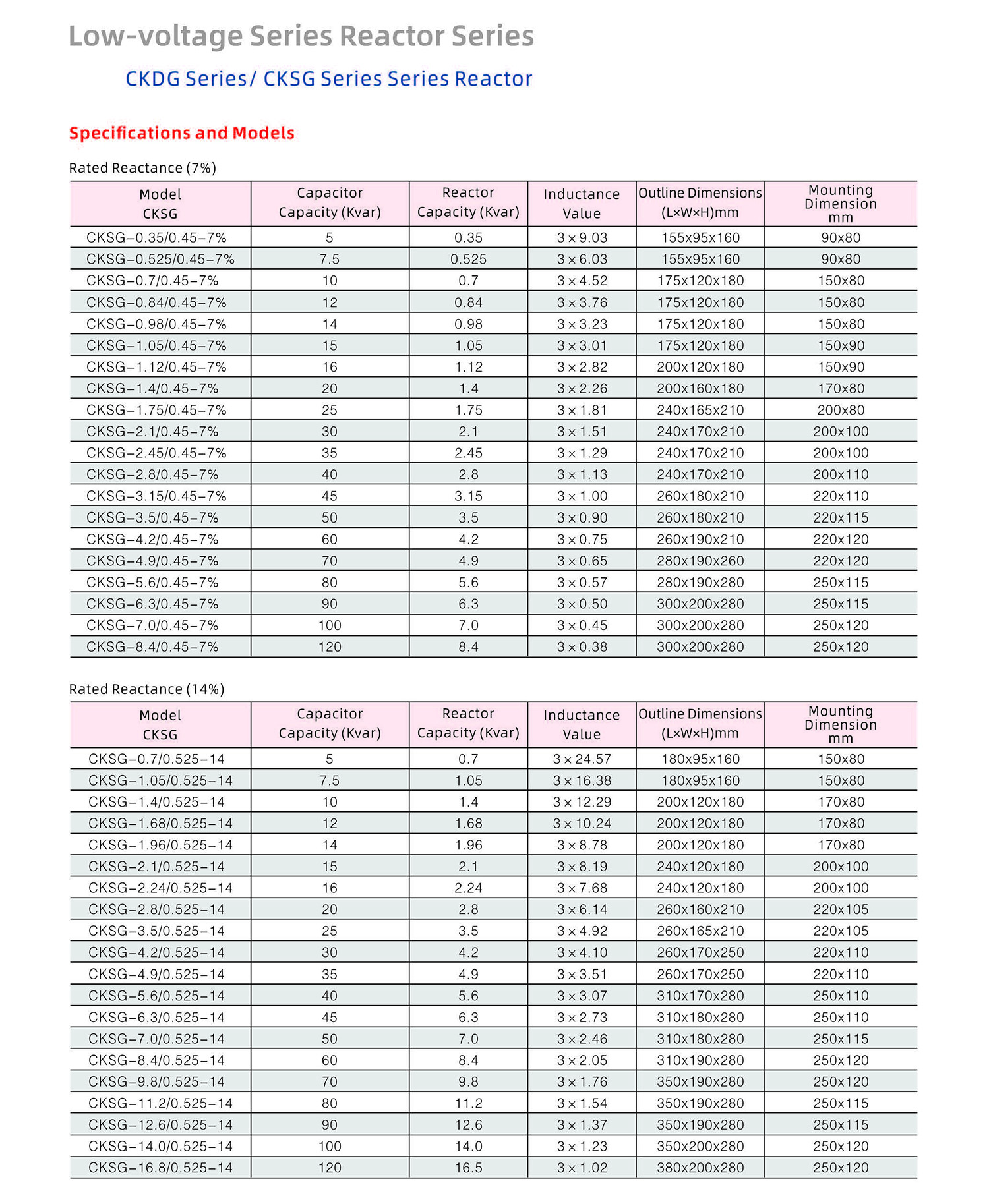

Soluções da Geyue Electric: Proteção meticulosa da segurança do sistema

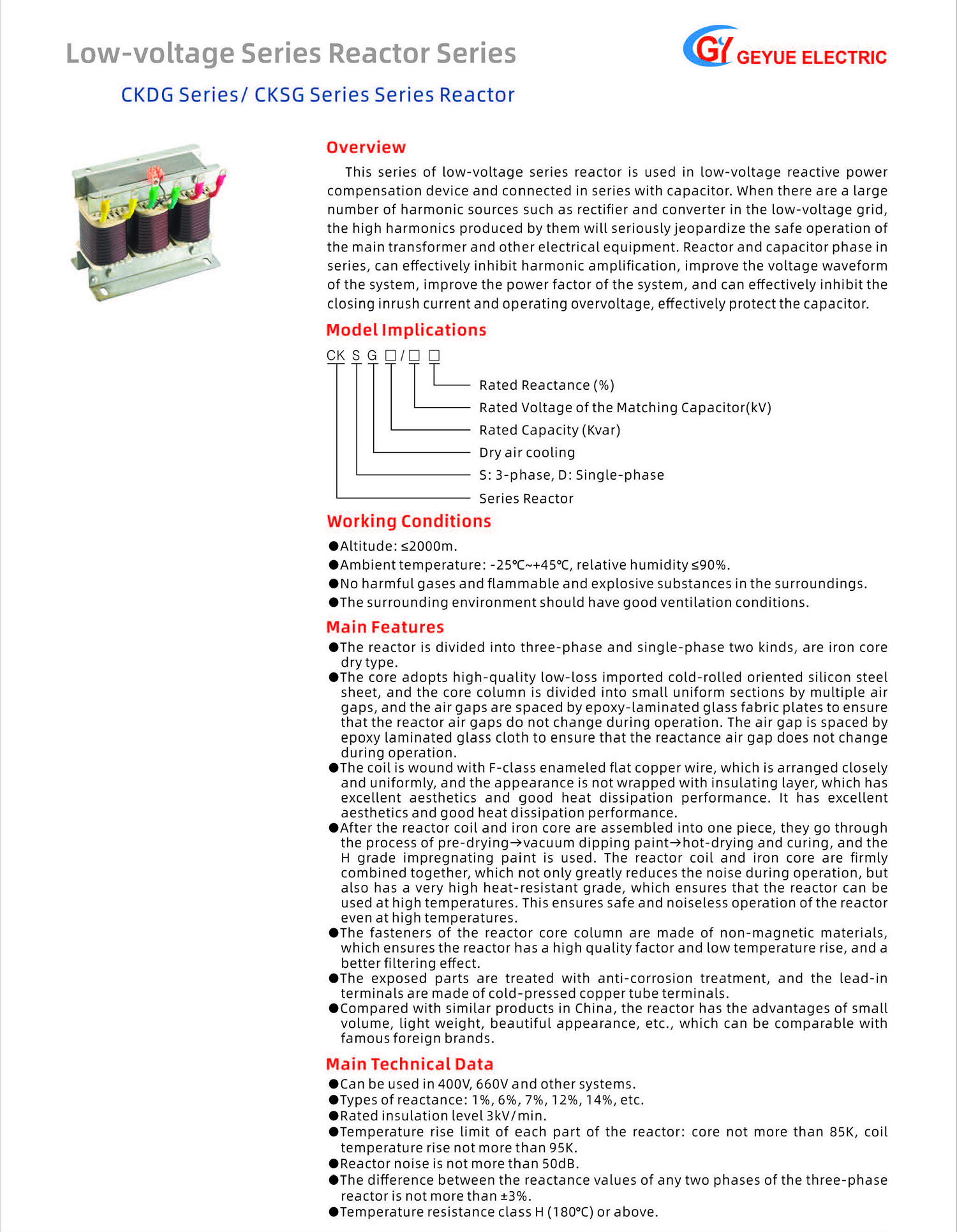

A Geyue Electric entende perfeitamente a responsabilidade dos reatores como "guardas de segurança" e, portanto, dedicou todos os esforços de nossa equipe técnica ao projeto e fabricação dos reatores da série CKSG com taxa de reatância de 7%. Para ancorar a precisão e estabilidade de uma taxa de reatância de 7%, usamos núcleos de chapa de aço silício importados de alta qualidade e adotamos um processo exclusivo de segmentação de núcleo e cura de entreferro para garantir que a indutância permaneça inalterada durante um longo período de operação. Para suportar os severos desafios de calor em um ambiente harmônico, selecionamos materiais isolantes de alta temperatura de grau F/H e empregamos um processo de impregnação a vácuo para curar firmemente as bobinas e os núcleos juntos. Isto não só salvaguarda o aumento de temperatura extremamente baixo e a operação silenciosa dos reatores, mas também lhes confere um desempenho de filtragem persistente e estável em ambientes de alta temperatura.

Nosso reator da série CKSG com taxa de reatância de 7% não é apenas um componente ideal que está em conformidade com os princípios teóricos; é também a cristalização da filosofia de fabricação avançada da nossa empresa. Desde o design eletromagnético rigoroso, processamento e montagem precisos até testes abrangentes de fábrica, cada etapa segue a crença de que "confiabilidade é valor". Estamos orgulhosos de poder fornecer ao mercado reatores menores em tamanho, mais leves, mais eficientes e com aparência requintada. Eles têm sido amplamente aplicados em vários sistemas de distribuição de energia industriais e comerciais e se tornaram a base confiável nas soluções de compensação sem carga e controle harmônico de muitos usuários.

Portanto, quando você está planejando ou atualizando um sistema de compensação de potência reativa de baixa tensão, escolher o caminho técnico correto e parceiros de equipamentos confiáveis ​​é igualmente importante. A Geyue Electric está disposta a fornecer reatores profissionais da série CKSG com taxa de reatância de 7% e soluções completas de compensação de potência reativa, para se tornar um suporte sólido para a operação segura, eficiente e estável de seu sistema de energia. Vamos trabalhar juntos, começando por cada conexão correta, e construir juntos uma melhor qualidade de energia.
