Por que os bancos de usuários industriais do capacitor frequentemente falham sob a carga de conversores de frequência？

Nos sistemas de energia industrial, os conversores de frequência, como dispositivos altamente eficientes e de economia de energia, são amplamente utilizados no controle do motor. No entanto, suas características não lineares levam ao aumento da poluição harmônica da rede, o que, por sua vez, causa falha prematura dos bancos tradicionais de capacitores. In the following text, Geyue Electric will, from the perspective of a manufacturer of low-voltage reactive power compensation equipment, systematically analyze the deep mechanism of capacitor damage under the load of frequency converters, reveal key failure modes such as harmonic resonance, current overload, and dielectric aging, and propose a comprehensive solution based on harmonic suppression and dynamic compensation, providing equipment selection and operation optimization suggestions for industrial users.

Características típicas das cargas do inversor e problemas de qualidade de energia

Nas linhas de produção industrial modernas, o equipamento de acionamento de frequência variável (VFD) tornou-se a solução preferida para o controle do motor devido ao seu excelente desempenho de regulação de velocidade e efeito de economia de energia. No entanto, durante os processos de retificação e inversão do inversor, são geradas correntes não lineares, o que injeta um grande número de componentes harmônicos na grade de potência, especialmente a 5ª, 7ª e outros harmônicos característicos. Essa poluição harmônica não apenas causa distorção da forma de onda de tensão, mas também possui interações complexas com bancos de capacitores no sistema de compensação de energia reativa.

As formas de onda de modulação da largura de pulso (PWM) geradas pelo conversor de frequência durante a operação contêm componentes harmônicos de alta frequência que estão até várias dezenas de vezes a frequência de potência. Quando essas correntes de alta frequência passam pelo capacitor, isso leva a um aumento significativo na perda dielétrica. Dados experimentais mostram que, em uma grade de energia com distorção harmônica de 30%, o aumento da temperatura do capacitor pode ser superior a 15 ° C mais alto do que em um ambiente de grade pura, que acelera diretamente o processo de envelhecimento do meio isolante.

Análise do mecanismo físico de dano ao capacitor

A falha dos capacitores tradicionais de compensação de energia reativa sob a carga de conversores de frequência não é causada por um único fator, mas é o resultado da ação combinada de múltiplos mecanismos destrutivos. A ressonância harmônica é um dos fatores mais destrutivos. Quando a indutância equivalente do sistema e do capacitor formam um circuito ressonante paralelo em uma frequência harmônica específica, a corrente e a tensão local serão amplificadas para várias vezes o valor normal. Um caso medido de um workshop de soldagem automotiva mostra que, próximo ao 5º ponto de ressonância harmônica, a corrente na filial do capacitor atingiu 3,2 vezes o valor nominal. Essa sobrecarga contínua eventualmente levou à protuberância e explosão do capacitor.

A perda de polarização dielétrica é outro mecanismo de falha importante. Os harmônicos de alta frequência gerados pelo conversor de frequência causarão polarização repetida do material dielétrico dentro do capacitor. Essa perda dielétrica adicional é convertida em energia térmica, fazendo com que a temperatura interna do capacitor aumente continuamente. O filme de polipropileno, como o material dielétrico convencional, exibirá uma degradação no desempenho do isolamento a uma taxa exponencial ao operar em temperaturas acima de 85 ℃. No entanto, o projeto de ventilação da maioria dos armários de capacitores industriais não leva em consideração esse fator de aquecimento harmônico adicional.

O efeito de amplificação do projeto do sistema e defeitos de seleção

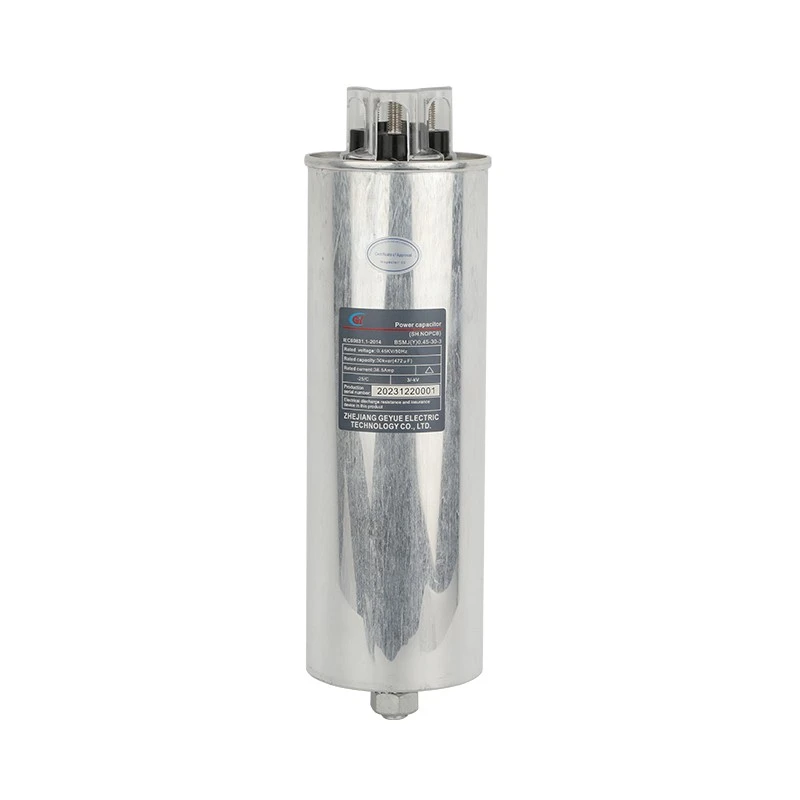

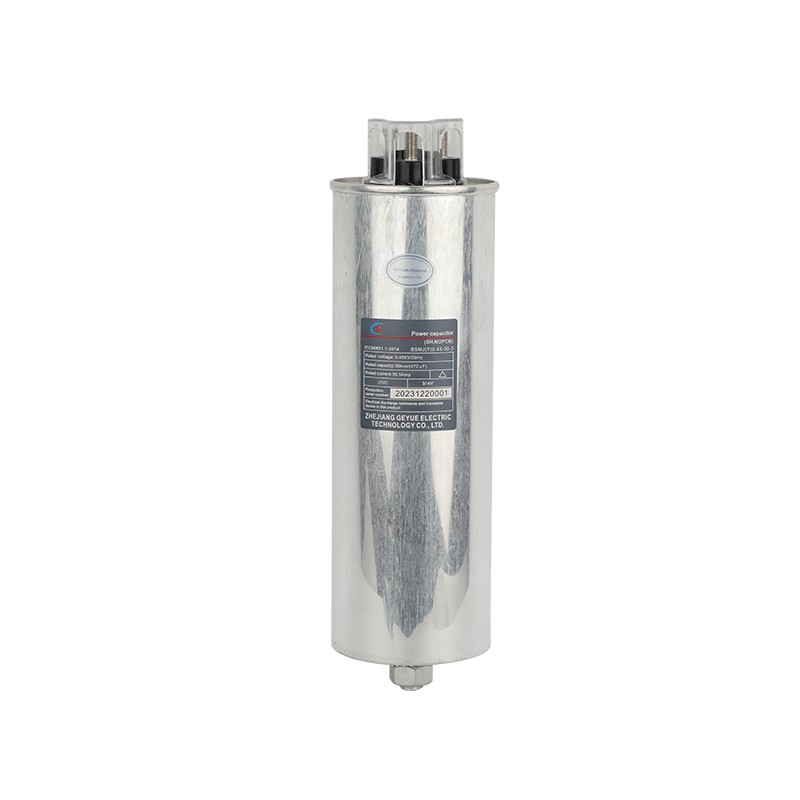

Os mal -entendidos técnicos comuns dos usuários industriais ao selecionar bancos de capacitores exacerbaram ainda mais o efeito destrutivo da carga de acionamento de frequência variável. Os capacitores comuns escolhidos em prol da redução de custos consideram apenas as condições operacionais sob condições de frequência de energia em seus padrões de projeto, sem adaptabilidade ao ambiente harmônico de alta frequência. Por outro lado, os capacitores anti-harmonices dedicados adotam filmes metalizados espessados e revestimento especial de ouro nos terminais, o que pode aumentar a tolerância de alta frequência em mais de três vezes.

As falhas de design do sistema de compensação também não devem ser negligenciadas. Em muitos projetos, para economizar espaço, os projetistas de circuitos paralelizam diretamente os bancos do capacitor na linha de barramento que contém um grande número de conversores de frequência sem configurar as agências de filtragem harmônica necessárias. Ainda mais seriamente, alguns sistemas adotam um método de compensação fixa. Quando a linha de produção opera com carga leve, a capacidade do capacitor é excessiva e a impedância capacitiva do sistema diminui, o que agrava o efeito de amplificação harmônica. O relatório de análise de falhas de uma fábrica química apontou que, durante o turno da noite com baixa carga, a probabilidade de dano ao capacitor é 4,7 vezes a dos períodos normais de produção.

O caminho técnico da solução abrangente

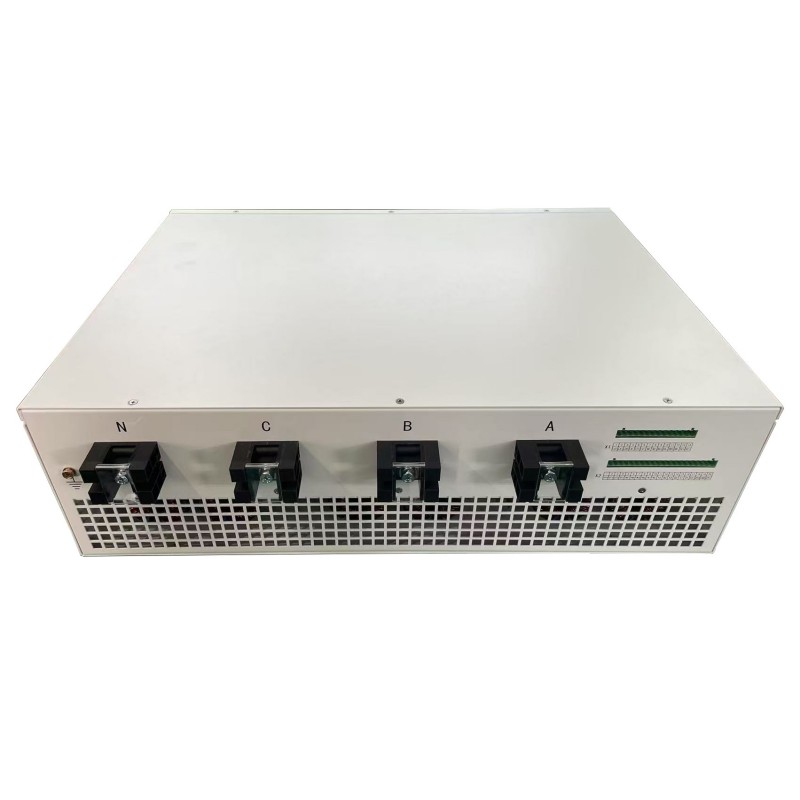

Para resolver o problema do dano do capacitor sob a carga do conversor de frequência, é necessário estabelecer um sistema de proteção de vários níveis, incluindo controle harmônico e compensação inteligente. OFiltro de energia ativo (APF)Serve como dispositivo de controle principal, que pode detectar e neutralizar a corrente harmônica gerada pelo conversor de frequência em tempo real e manter a taxa total de distorção harmônica (THD) da grade de energia dentro do limite seguro de 5%. Comparado com o filtro LC passivo, o APF possui a característica de ajuste adaptável e pode rastrear automaticamente as alterações no espectro harmônico do conversor de frequência.

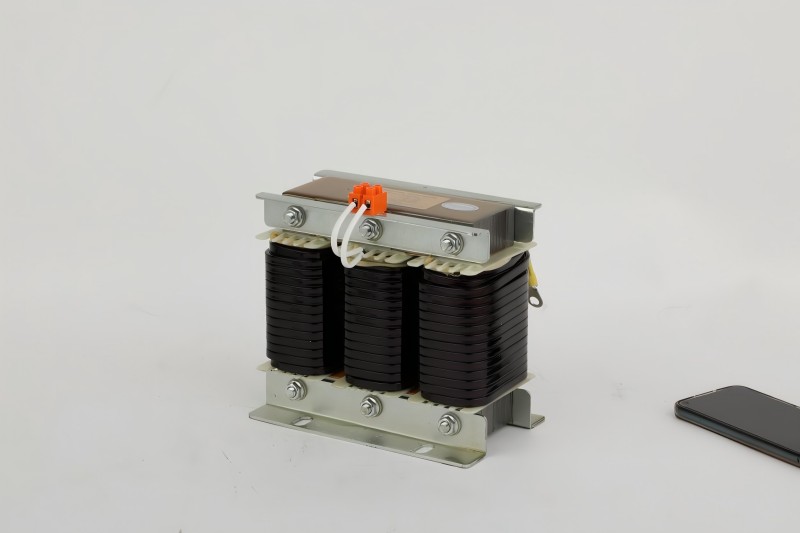

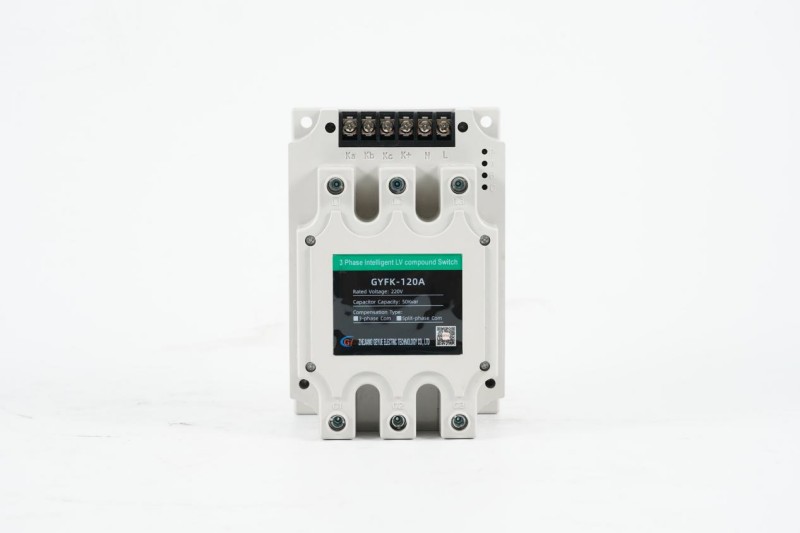

Na arquitetura de compensação de energia reativa, a solução combinada de capacitores anti-harmônicos e reatores de ajuste dinâmico tem vantagens significativas. O reator de ajuste corresponde precisamente aos parâmetros do banco do capacitor, formando uma característica de alta impedância na banda de frequência harmônica principal, suprimindo efetivamente a corrente ressonante. Um estudo de caso da transformação da linha de produção de máquinas de rolagem de uma moinho de aço mostra que, após a instalação de um reator de ajuste com uma taxa de reatância de 7%, a taxa de falha dos capacitores diminuiu de uma média anual de 12 vezes a 0 vezes e o período de retorno do investimento foi inferior a 8 meses.

Implementações de engenharia e estratégias de otimização de operação e manutenção

A transformação bem -sucedida do sistema começa com um diagnóstico preciso da qualidade da energia. Através do monitoramento contínuo por pelo menos 72 horas, são obtidos dados -chave como o espectro harmônico e as flutuações de energia reativa do inversor sob diferentes condições operacionais, fornecendo uma base para o design do esquema. Atenção especial deve ser dada ao valor atual real nos terminais do capacitor. Devido às limitações de resposta a frequência dos transformadores de corrente convencionais, o impacto real das correntes harmônicas de alta frequência pode ser severamente subestimado.

O monitoramento da temperatura durante a fase de operação é de extrema importância. Os pontos de medição de temperatura infravermelha são instalados no gabinete do capacitor para monitorar as alterações de temperatura das áreas de aquecimento do núcleo em tempo real. A prática mostrou que, quando a temperatura do alojamento do capacitor exceder 65 ℃, sua vida útil será reduzida para 30% do valor normal. O sistema de operação e manutenção inteligente pode prever possíveis riscos de ressonância, analisando as tendências de temperatura com antecedência.

A essência dos danos frequentes dos capacitores causados pela carga de conversores de frequência está na crise de incompatibilidade entre o sistema de remuneração de energia reativa tradicional e as cargas eletrônicas de energia. Lembrete do tipo da Geyue Electric: resolver esse problema requer não apenas atualizações de hardware, como capacitores anti-harmônicos, mas também o estabelecimento de um sistema técnico completo, incluindo controle harmônico, compensação dinâmica e monitoramento inteligente. A Geyue Electric sugere que os usuários industriais, em projetos novos ou de renovação, devem escolher preferencialmente fornecedores completos de soluções como nossa empresa que possuem capacidades de imunidade harmônica, de modo a aumentar a vida útil do design do sistema de compensação de energia reativa para mais de 10 anos, fornecendo uma garantia confiável para a produção contínua. Se você tiver um projeto de sistema de remuneração de energia reativa industrial em construção, consulte nosso engenheiro elétrico principal enviando um email parainfo@gyele.com.cn.
