Como os reatores resolvem o problema da explosão do capacitor?

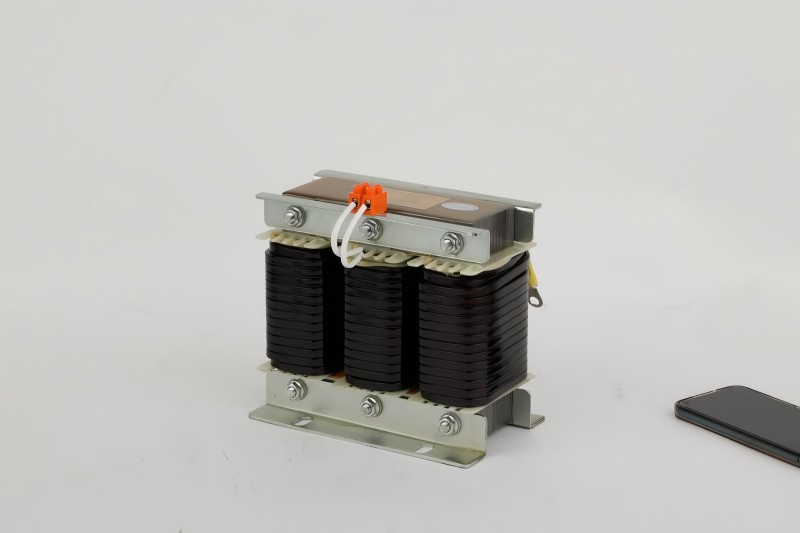

Como um dispositivo chave no sistema de compensação de energia reativa, oReator da sériebaseia-se nas características de indução eletromagnética da bobina do indutor para obter gerenciamento geral da rede de energia. Seu sistema de valor central é construído em quatro dimensões técnicas: suprimir fontes de poluição harmônica de alta frequência através de barreiras indutivas; Construir uma cadeia de compensação de energia reativa dinâmica para estabilizar flutuações de tensão; corrigir com precisão os desvios do fator de potência; e estabelecer um mecanismo de proteção no nível do equipamento para reduzir as perdas. A sinergia dessas funções otimiza fundamentalmente a qualidade da energia, reduzindo os custos de manutenção de equipamentos e o desperdício de energia. Este artigo analisará o caminho de implementação funcional do reator da perspectiva dos princípios eletromagnéticos e do controle do sistema.

Mecanismo de supressão harmônica

Cargas não lineares, como inversores e retificadores na grade de energia, geram um rico espectro de harmônicos de alta ordem, com características típicas das correntes de frequência múltipla inteira, como o 5º (250Hz) e o 7º (350Hz). A função essencial do reator em série é construir um dispositivo de impedância seletivo de frequência. Sua fórmula de reatância indutiva XL = 2πfl mostra que quando o valor da indutância L é constante, a reatância indutiva aumenta linearmente com a frequência f. Quando a taxa de reatância é projetada para ser de 7%, a impedância para o 5º harmônico é aumentada para 35 vezes a da onda fundamental, formando um forte canal de atenuação para corrente de alta frequência. O ponto de controle da chave é a configuração da frequência ressonante: a fórmula de cálculo de engenharia F0 = 1/(2π√LC) precisa ser ajustada abaixo da menor característica harmônica para garantir que as características de impedância capacitiva sejam apresentadas na faixa de frequência harmônica. Ao mesmo tempo, as folhas de aço de silício de densidade magnética de alta saturação são usadas para manter a curva de magnetização na região linear sob condições de sobrecarga de 120%, e a flutuação da indutância é menor que ± 3%. Essa solução abrangente reduz a taxa total de distorção harmônica do sistema de 35%para abaixo de 5%, e a taxa de eliminação de sobretensão ressonante excede 99,9%.

Mecanismo de estabilização de tensão

Quando o sistema reativo a escassez de energia causa queda de tensão, o tradicionalContator de CA.O capacitor de potência de comutação tem um atraso de resposta de 80-200ms. O sistema de remuneração dinâmica com base no reator depende de três inovações: usando o grupo de válvulas de tiristor para obter velocidade de comutação de meio ciclo (10ms); Configurando o circuito de detecção diferencial DU/DT para capturar 0,5% de alteração leve de tensão; e calcular a capacidade de compensação em tempo real através da fórmula Δq = u²ωc. Quando uma queda de tensão de 3% é detectada, o sistema de controle completa o processamento de sinal, a geração de estratégia e a saída do pulso de acionamento dentro de 15ms, acionando a unidade de capacitores do reator a produzir potência reativa precisa. Esse processo fornece um jogo completo às características de supressão da corrente de entrada do reator, limitando o capacitor que fecha a corrente de entrada a 20 vezes a corrente nominal (as soluções convencionais atingem 200 vezes), suprimindo a taxa de reinição do arco da chave de switch, 78%, controlando a desvio de tensão dentro da faixa alvo de ± 1%e a garantia da operação contínua da contínua a operação da contínua a operação da contínua a operação da contínua a operação da contínua a operação da contínua.

Caminho de melhoria do fator de potência

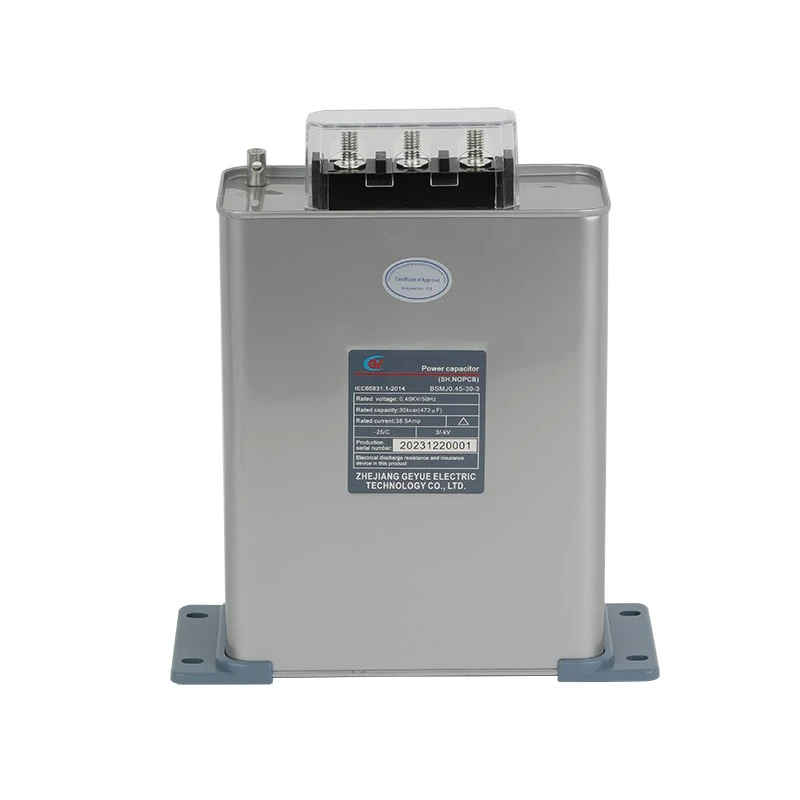

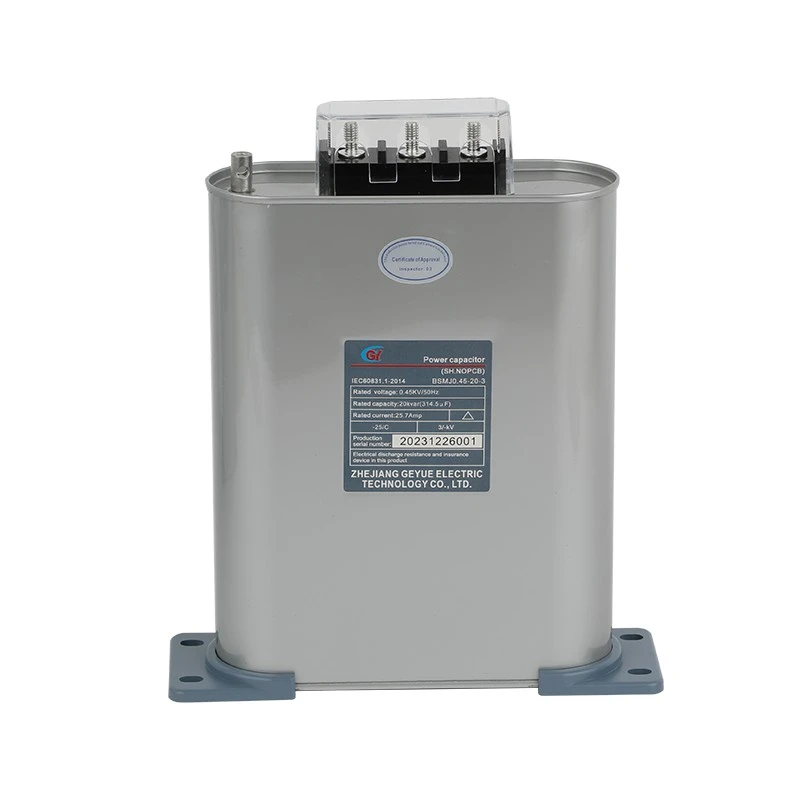

O componente de corrente atrasado causado pela carga indutiva reduz o fator de potência para abaixo de 0,7. O departamento de fornecimento de energia implementa recompensas e multas de acordo com o "método da taxa de eletricidade de ajuste do fator de potência". O mecanismo de correção do reator da série é dividido em três estágios: antes doCapacitor de potênciaé colocado em uso, suas características de reatância indutiva limitam o pico de corrente de entrada a um limite seguro; Durante a operação, um canal de filtro LC é formado para comprimir a taxa de distorção de tensão harmônica de fundo de 15% a 3%; O módulo de ajuste automático é configurado para rastrear continuamente as alterações de carga e ajustar dinamicamente a configuração de comutação do capacitor através do algoritmo PID. Os dados de operação reais mostram que o sistema aumenta o fator de potência de 0,8 para 0,99 em 200ms, e a flutuação em estado estacionário é menor que 0,01. A taxa média mensal de eletricidade do fator de energia é alterada de uma multa de 20.000 dólares americanos para uma recompensa de 10.000 a 20.000 dólares americanos.

Realização da função de proteção de equipamentos

A perda de equipamentos no ambiente harmônico vem de três efeitos físicos: o efeito da pele faz com que a resistência ao condutor aumente com a raiz quadrada da frequência; A perda de corrente de Foucault é proporcional ao quadrado de frequência; A perda de histerese é proporcional à frequência e amplitude da densidade do fluxo magnético. O reator atua como um filtro harmônico, atenuando o componente de 250Hz em mais de 20dB, reduzindo a perda de carga do transformador de 1600KVA em 12,7kW. A economia anual de eletricidade equivalente é de 110.000 graus, o aumento da temperatura do hot spot do enrolamento é reduzido em 23K, a taxa de envelhecimento do isolamento é reduzida para 1/3,7, a vida útil do equipamento é estendida de 15 para 25 anos e a frequência de manutenção de falhas é reduzida em 68%.

Geração de valor econômico

O modelo de benefício econômico do reator da série inclui benefícios diretos e indiretos: em um sistema de distribuição de 1000KVA, o controle harmônico reduz as perdas de transformador e linha em 9,8kW, economizando 86.000 kWh de eletricidade por ano; A taxa de acidentes de explosão do capacitor é zero, economizando uma média de US $ 10.000 em custos de peças de reposição por ano; A eliminação de perdas de tempo de inatividade é equivalente a US $ 40.000; e o bônus do fator de potência tem uma renda anual de US $ 5.000. O período estático de retorno de investimento é de 2,3 anos e a renda total dentro do ciclo de vida de dez anos é de 7,1 vezes o custo de compra do equipamento, com uma taxa interna de retorno (TIR) superior a 36%.

Conclusão

OReator da sérieConstrua um sistema de gerenciamento quadridimensional através do princípio da indução eletromagnética: indutância variável de frequência para suprimir os harmônicos, resposta rápida para estabilizar a tensão, o ajuste dinâmico para corrigir a energia e a supressão de perdas para prolongar a vida útil do equipamento. Sua implementação técnica não depende de sistemas de controle complexos, mas em design de parâmetros de indutância preciso (, otimização de propriedades de material e pré-controle de pontos de ressonância do sistema. No processo de grades de energia industrial, movendo-se para a era da alta eficiência energética, os reatores continuam a fornecer garantias básicas e reconstruir a equação de equilíbrio entre a qualidade do poder e os benefícios econômicos.
