Você ainda está usando contatores CA e SSRs para comutação de capacitores? Veja por que os engenheiros estão mudando para chaves compostas

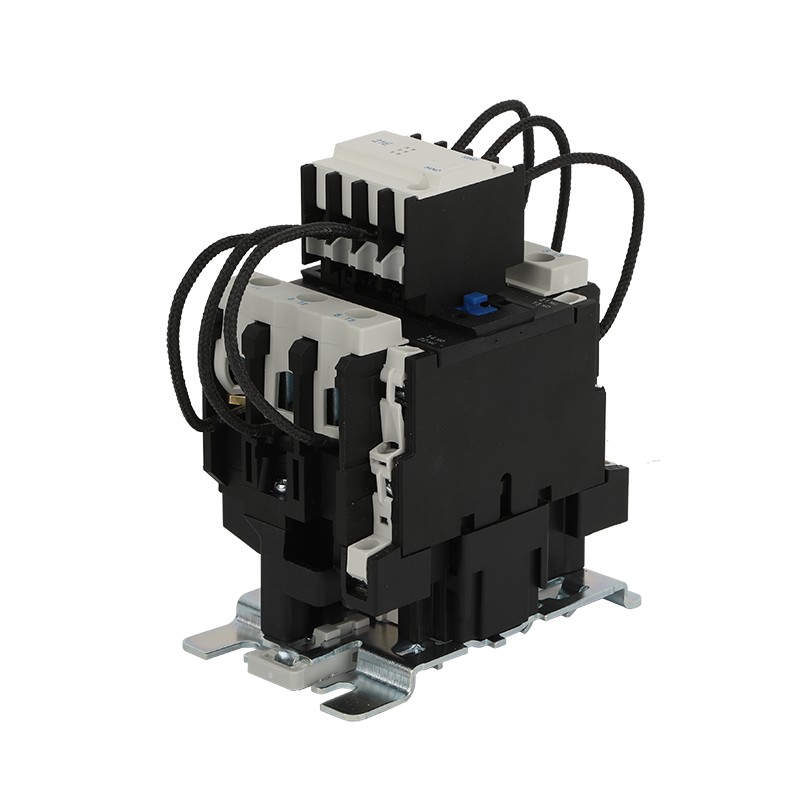

Se você já viu umdispositivo de comutação de capacitorexplodir – e quero dizer literalmente explodir – você sabe exatamente do que estou falando. O pop alto. O cheiro de plástico queimado. O olhar irritado do seu chefe quando ele percebe que é o terceiro contator este mês.

O problema é o seguinte. Trocar capacitores não é como trocar uma lâmpada. Os capacitores não funcionam bem com interruptores convencionais. Quando você fecha um contator através de um capacitor descarregado, a corrente de partida pode atingir 100 vezes a corrente normal. Isso não é um clique. É uma pequena explosão acontecendo dentro do seu painel. E se você estiver usando relés de estado sólido, claro, eles mudam rapidamente. Mas eles também ficam quentes - muito quentes - e não duram para sempre quando você os pedala a cada poucos minutos.

Então, qual é a solução? Deixe-me apresentar algo que vem silenciosamente dominando os sistemas de compensação de energia reativa de baixa tensão em todo o mundo. É chamado de switch composto. E depois de entender como funciona, você poderá se perguntar por que não mudou antes.

O que exatamente é um switch composto？

A maioria dos engenheiros com quem converso me olha em branco quando menciono pela primeira vez os interruptores compostos. Então eu mostro um para eles e eles dizem: “Espere, então é como se um contator e um tiristor tivessem um bebê？”

Na verdade, isso não está longe.

Uma chave composta - também chamada de chave composta ou chave composta inteligente - coloca um tiristor de alta tensão e alta corrente (retificador controlado por silício) em paralelo com um relé de travamento magnético-15. Um microcontrolador fica no meio, observando a forma de onda CA e decidindo exatamente quando disparar cada dispositivo.

Aqui está a beleza disso. Quando a chave recebe um comando para ligar, o tiristor dispara primeiro no exato momento em que a tensão cruza zero. Sem surto. Sem estrondo. Apenas uma conexão limpa e silenciosa. Então, alguns milissegundos depois, o relé fecha e assume o fluxo de corrente. O tiristor para de conduzir. Isso significa que não há mais geração de calor, nem dissipadores de calor volumosos, nem ventoinhas de resfriamento zumbindo dentro do seu gabinete-32.

Na hora de desconectar, acontece o contrário. O relé abre primeiro e depois o tiristor controla o corte no cruzamento da corrente por zero. Novamente, suave e sem arco.

Por que isso é importante para o seu sistema de energia？

Deixe-me colocar em números.

Um contator CA típico que alterna um banco de capacitores pode gerar correntes de partida que sobrecarregam todo o sistema. Esses surtos não apenas desgastam o contator – eles degradam seus capacitores, atrapalham a qualidade da energia e, eventualmente, destroem outros componentes. Alguns relatórios de campo mostram que as instalações que utilizam contatores convencionais substituem os dispositivos de comutação a cada seis a doze meses, dependendo da frequência com que eles circulam.

Os interruptores compostos corrigem isso completamente. Como o tiristor controla o momento de comutação e o relé controla a corrente de estado estacionário, você obtém zero inrush e zero harmônicos. Sem arcos, sem faíscas, sem soldagem por contato-15. O resultado？ Dispositivos de comutação que duram milhões de operações em vez de milhares.

Depois, há o problema do calor. Os relés de estado sólido (SSRs) são ótimos para algumas aplicações, mas na comutação de capacitores eles sofrem de uma falha fatal: perdas de condução. Um SSR está essencialmente sempre em um estado semicondutor quando está ligado, o que significa que está sempre gerando calor. Tente empilhar alguns deles em um painel bem embalado e você rapidamente terá problemas de resfriamento. Um gerente de engenharia me disse que sua equipe teve que redesenhar um gabinete de controle inteiro apenas para encaixar os dutos de fluxo de ar do compensador baseado em SSR.

Os interruptores compostos não têm esse problema. Assim que o relé assume o controle, o tiristor desliga completamente. Consumo de energia durante operação em estado estacionário？ Quase zero. Estamos falando de 1,5 VA ou menos por switch-7. Isso não é um erro de digitação.

Onde você encontrará isso no mundo real？

O lugar mais comum onde você verá interruptores compostos é em sistemas de compensação de energia reativa de baixa tensão – o tipo que você encontra em fábricas, shopping centers, edifícios de escritórios e data centers. Qualquer instalação com motores, transformadores ou cargas indutivas precisa de capacitores para corrigir o fator de potência, e esses capacitores precisam de dispositivos de comutação que não se desfaçam após alguns milhares de ciclos.

Veja um exemplo do mundo real. O sistema central de ar condicionado de um grande shopping center ligava seus bancos de capacitores dezenas de vezes por dia. DelesContatores CAestavam falhando a cada oito meses. Depois de mudar para interruptores compostos inteligentes, o sistema reduziu o consumo de energia em 18% apenas devido à melhoria da eficiência de compensação e eliminou totalmente os custos de substituição. Os interruptores estão funcionando há três anos. Sem falhas. Sem chamadas de manutenção. O supervisor de manutenção ainda fala sobre isso como se eu fosse uma espécie de mago.

Os interruptores compostos também lidam com compensação trifásica e monofásica. Para sistemas trifásicos com bancos de capacitores conectados em delta, você pode usar uma chave do tipo compensação comum. Para configurações conectadas em Y de fase dividida, existem modelos dedicados que comutam cada fase de forma independente-7. A maioria dos fabricantes oferece modelos classificados de 220 V a 690 V, com capacidades de controle que variam de 10 kvar até 50 kvar-.

Os recursos inteligentes que você não sabia que precisava

É aqui que as opções compostas se tornam realmente interessantes. Por terem um microcontrolador integrado, não são apenas interruptores idiotas. Eles são inteligentes.

Os melhores vêm com proteções integradas que você não encontrará em um contator padrão ou SSR. Proteção contra perda de fase de tensão – se o sistema perder uma fase, a chave se recusa a fechar. Proteção contra subtensão – se a alimentação cair abaixo de cerca de 80%, a chave permanece aberta. Proteção contra falhas de autodiagnóstico – se um componente falhar internamente, o switch não tentará operar. Alguns até possuem sensores de temperatura e portas de comunicação (RS232 ou RS485) para que você possa monitorá-los remotamente e receber alertas de falhas sem precisar ir até o painel-15-16.

Pense no que isso significa para sua rotina de manutenção. Em vez de enviar alguém todos os meses para vasculhar um painel ativo, você pode sentar-se em frente ao computador e ver exatamente quais interruptores estão funcionando e quais precisam de atenção. Para gerentes de instalações que administram vários edifícios, isso é uma virada de jogo.

Vamos ser honestos sobre as desvantagens

Nenhum produto é perfeito e os interruptores compostos têm suas limitações.

O principal é a complexidade. Uma chave composta possui mais componentes do que um simples contator – tiristores, relés, circuitos de controle, detectores de cruzamento por zero. Mais peças significam mais coisas que podem falhar. Na prática, a maioria das falhas acontece quando os fabricantes economizam e usam tiristores abaixo das especificações. Uma chave composta adequadamente projetada usa tiristores classificados acima de 2.500 V e dimensionados para as correntes de pico que o sistema pode detectar. Versões baratas não. E essas versões baratas falham-30.

A outra desvantagem é o custo inicial. Uma chave composta custa mais antecipadamente do que um contator CA. Se você estiver apenas olhando os itens de linha de um pedido de compra, o contator parecerá mais barato. Mas quando você leva em consideração os custos de reposição, o tempo de inatividade e a mão de obra para trocar as unidades com falha todos os anos, a matemática muda rapidamente.

Para a maioria dos engenheiros com quem trabalhei, o período de retorno do investimento na mudança para compostos é algo entre seis e dezoito meses. Depois disso, é pura poupança.

Como escolher o switch composto certo？

Se você está pronto para fazer a mudança - trocadilho intencional - aqui está o que procurar.

Primeiro, verifique a tensão nominal e a capacidade de controle. A maioria dos sistemas funciona em 220V (monofásico) ou 380V (trifásico). Seu switch precisa corresponder à tensão do seu sistema e lidar com a classificação kvar dos seus bancos de capacitores. As classificações comuns vão até 50 kvar para sistemas trifásicos e 15 kvar para configurações monofásicas.

Em segundo lugar, procure as classificações de vida mecânica. Um bom interruptor composto deve ser classificado para pelo menos um milhão de operações mecânicas-7. Isso é muito melhor do que um contator típico.

Terceiro, não ignore os recursos inteligentes. Se você estiver pagando por uma chave composta de qualquer maneira, compre uma com proteção contra perda de fase, bloqueio de subtensão e capacidade de comunicação. Esses recursos extras não custam quase nada para serem adicionados, mas podem economizar milhares de tempo na solução de problemas no futuro.

Quarto, verifique a classificação da temperatura ambiente. Os melhores interruptores são classificados entre -25°C e +70°C. Se você estiver instalando ao ar livre ou em uma sala elétrica não condicionada, esse alcance é importante.

E aqui vai uma dica que a maioria dos catálogos não lhe contará: chaves compostas não funcionarão sem um capacitor ou carga fictícia conectada. Isso não é um bug – é um recurso de segurança. Não tente testar um com apenas um multímetro e se pergunte por que nada acontece.

O resultado final

Contatores CAsão baratos para comprar e caros para possuir. Os relés de estado sólido são rápidos, mas quentes e consomem muita energia. Os interruptores compostos ficam bem no meio – eles comutam como um tiristor e funcionam como um relé. Eles oferecem zero inrush, zero harmônicos, consumo de energia quase zero e vida útil dez vezes maior.

Se você ainda está trocando capacitores com contatores antigos ou lutando com painéis SSR superaquecidos, é hora de se perguntar: quantos contatores queimados a mais você vai substituir antes de tentar algo melhor？
