Magia espacial dos capacitores personalizados: como ajustar a especificação de 0,45-30-3 em uma concha cilíndrica de 25kvar?

Prefácio

As salas de distribuição modernas e os armários de compensação estão enfrentando uma contradição entre a crescente demanda por compensação de energia reativa e espaço de instalação insuficiente. Tamanho padrãoCapacitores de potênciaNão pode se adaptar ao espaço limitado, e as soluções personalizadas se tornam fundamentais. Este artigo explora um caso específico sobre como obter um capacitor com um nível de tensão de 0,45 kV e uma capacidade trifásica de 30 kvar em uma concha cilíndrica com capacidade de 25 kV. A especificação personalizada é expressa como 0,45-30-3, o que requer avanços na tecnologia de material e no design estrutural.

Dilema espacial e requisitos de personalização para um capacitor padrão

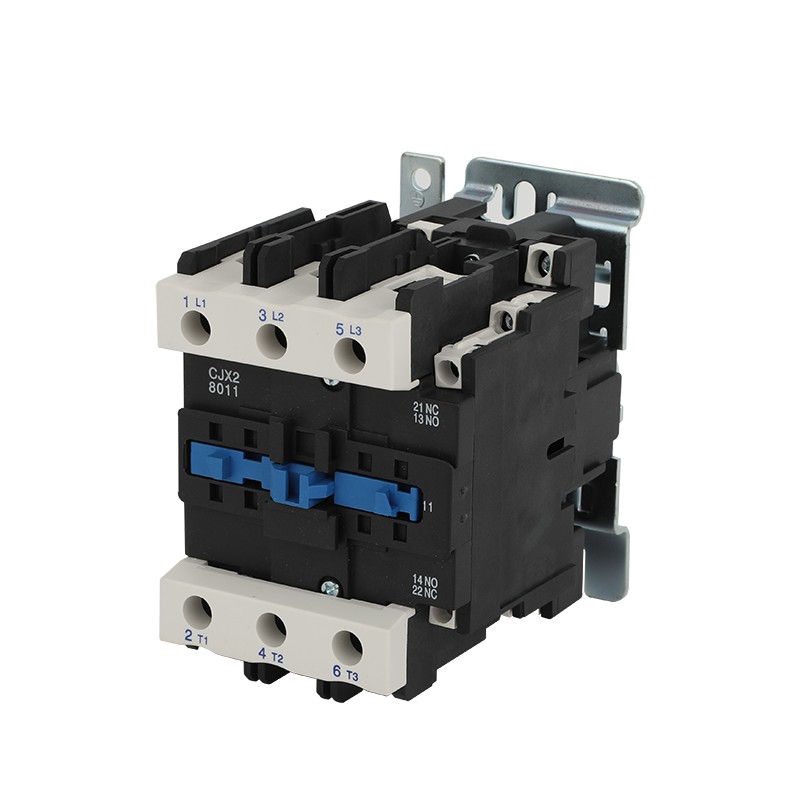

O gabinete de compensação possui componentes internos densos, como disjuntores, contatores, reatores, controladores etc., que ocupam uma grande quantidade de espaço. A renovação ou o design compacto de armários antigos deixa espaço limitado para capacitores. Os módulos de capacitores retangulares ou quadrados padrão são difíceis de se adaptar a cantos irregulares ou espaços restritos de altura. A instalação forçada pode levar a baixa dissipação de calor, manutenção difícil e distância de segurança insuficiente.

Quando produtos padrão não podem atender às restrições espaciais, a personalizaçãoCapacitores de potênciatorna -se uma solução necessária. Sua vantagem principal é a adaptabilidade e a correspondência precisa do desempenho. Os engenheiros podem reverter o design da forma e a estrutura interna dos capacitores com base no tamanho do espaço restante e nos requisitos de parâmetros elétricos dentro do gabinete. Esse padrão de design acionado por espaço aumenta a flexibilidade da integração do sistema de compensação.

Análise e desafios técnicos da especificação 0.45-30-3

0,45 refere -se à tensão nominal de 0,45 kV, combinada com um sistema de 380 V. 30 refere -se a uma única unidade com capacidade de 30 kvar, que determina a capacidade de compensação de energia reativa. 3 refere-se a um design integrado trifásico com três unidades de capacitores, embalagens integradas, fiação simplificada e economia de espaço.

A dificuldade técnica de usar uma concha de 25kvar reside no fato de que acomodar uma capacidade de 30kvar com uma concha de 25kvar significa que o volume permanece inalterado, a capacidade aumenta em 20%e a densidade de potência aumenta significativamente, o que coloca requisitos mais altos na dissipação e isolamento de calor do material. O aumento das perdas internas leva a um aumento na pressão de gerenciamento térmico, e a dissipação de calor em espaços limitados se torna um desafio fundamental.

Avanço no design de capacitores cilíndricos personalizados

Atualizamos nossa tecnologia de material dielétrico usando filme especial de polipropileno metalizado com uma espessura controlada abaixo de 3 mícrons. Este material possui propriedades dielétricas e autocorrentes estáveis. Ao otimizar a fórmula de revestimento de metal, alcançamos altas características de resistência quadrada, reduzindo efetivamente o valor tangente de perda. O processo de corte e enrolamento do filme é concluído em uma oficina limpa da classe 10000 para garantir a pureza do dielétrico.

Como otimizar a estrutura do núcleo? Utilizamos três processos principais de enrolamento de alta tensão de tensão para garantir que cada camada de filme seja bem aderida. A tecnologia de prensagem a quente elimina o estresse interno e a face final usa pulverização de ouro a vácuo para formar eletrodos de contato completo. Projetamos um canal de dissipação de calor em espiral para abordar o gargalo de dissipação de calor, formando um caminho de convecção de ar dentro do núcleo. Ao mesmo tempo, controlamos a quantidade de adesivo de preenchimento para alcançar um equilíbrio entre isolamento e dissipação de calor.

Desafios do cliente e nossas soluções

Recentemente, recebemos um cliente com uma necessidade especial que está enfrentando um desafio técnico típico: depois de expandir a linha de produção, o fator de potência cai para 0,75, e há uma necessidade urgente de aumentar a capacidade de compensação de energia reativa em 180kvar no gabinete de compensação saturada. O único espaço de instalação disponível são algumas áreas cilíndricas com um diâmetro de 160 mm e uma altura de 300 mm - esses locais foram originalmente projetados para capacitores de energia de 25kvar. Diante desse desafio, formamos rapidamente uma equipe técnica para realizar pesquisas e desenvolvimento especiais para a demanda personalizada de 30 quilowatts por uma concha de 160 × 300 mm. Selecionamos um material de filme fino metálico ultrafino de 3 mícrons e redesenhamos a estrutura do núcleo de enrolamento, que aumentou a área de enrolamento eficaz em 18%; Adicionando inovação ranhuras axiais de dissipação de calor dentro da concha e usando adesivo de vedação especial com uma condutividade térmica maior que 1,5w/mk para preencher áreas -chave; Todos os componentes de segurança são feitos de produtos de alta qualidade que foram certificados independentemente. Após testes rigorosos, a amostra atende totalmente aos requisitos do National Standard GB/T 12747, especialmente após 2000 horas de teste de durabilidade a 85 graus Celsius, a atenuação da capacidade é inferior a 1%. Depois de desencadear o teste de autocura 500 vezes, a resistência ao isolamento ainda permanece acima de 100000 megaohms, e a temperatura do ponto mais quente do teste de aumento da temperatura é controlada em 65 graus Celsius. No final, esse produto personalizado ajudou com sucesso o cliente a alcançar um benefício significativo do aumento da capacidade de remuneração em 20% no mesmo espaço sem alterar completamente a estrutura do gabinete.

CONCLUSÃO: Os avanços tecnológicos alcançam otimização espacial

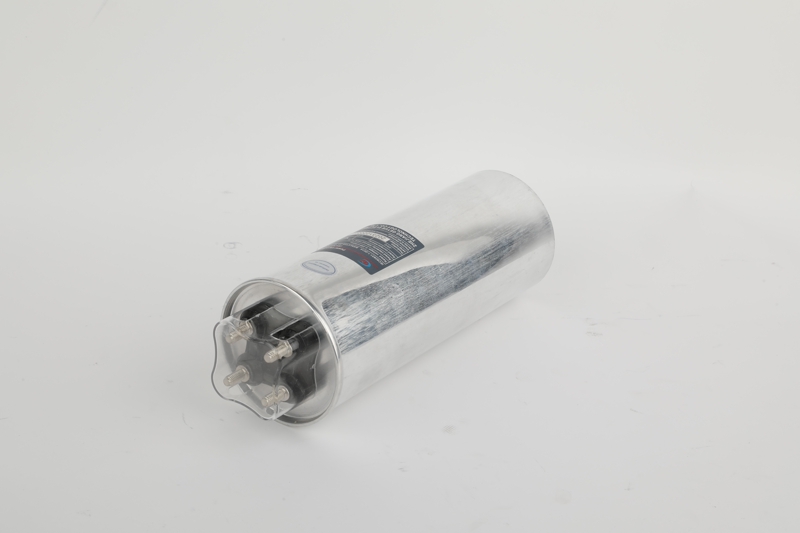

Instalando um 30kvarCapacitor de potênciaCom uma especificação de 0,45-30-3 em uma concha cilíndrica de 25kvar, é uma inovação sistemática em tecnologia de tecnologia, design estrutural e soluções de dissipação de calor. Rompendo as limitações dos produtos padrão, alcançando a unidade de desempenho e forma. Representando a tendência do equipamento de energia em direção a alta densidade de potência, alta integração e alta confiabilidade, as soluções de capacitores personalizadas tornaram -se um suporte essencial para operação eficiente e estável de sistemas de energia diante de cenários complexos de aplicação e restrições espaciais.
