Como a seleção de dispositivos de comutação (contatores, tiristores e chaves compostas) deve ser otimizada com base nas características da carga?

No sistema de compensação de potência reativa de baixa tensão, o dispositivo de comutação serve como componente principal e seu desempenho afeta diretamente a estabilidade, velocidade de resposta e vida útil do equipamento de compensação.Contatores, tiristores einterruptores compostossão métodos de comutação comuns, cada um com seus próprios cenários aplicáveis. Como fabricante de equipamentos de compensação de energia reativa de baixa tensão, a Geyue Electric entende completamente que a seleção do comutador precisa estar intimamente combinada com as características de carga para obter a operação ideal do sistema. As características da carga incluem fatores como tipo de carga, frequência de variação, choque atual e conteúdo harmônico, que determinam a velocidade de comutação, a durabilidade e a capacidade anti-interferência do comutador. Portanto, a seleção cientificamente de comutadores pode não apenas melhorar significativamente a qualidade da energia do sistema elétrico, mas também ajudar os usuários a alcançar o gerenciamento eficiente de energia, reduzindo os custos de consumo de energia e manutenção.

Classificação e influência das características de carga

Compreender as características da carga é o pré -requisito para selecionar o dispositivo de comutação, pois as características de carga determinam o estresse elétrico e as condições ambientais que o dispositivo de comutação precisa suportar. Em aplicações industriais, as cargas são tipicamente classificadas principalmente em cargas resistivas, cargas indutivas e cargas capacitivas, etc. Cargas resistivas, como equipamentos de iluminação e aquecimento, têm correntes e tensões na mesma fase, o que pode resultar em uma corrente relativamente pequena durante a comutação, mas o requisito para a velocidade de resposta da chave não é alta. Cargas indutivas, como motores e transformadores, são propensas a gerar correntes de alta amplitude e picos de tensão durante a comutação de comutação, o que exige que o dispositivo de comutação tenha fortes recursos anti-choque e funções de extinção rápida de arco. As cargas capacitivas são comumente encontradas nos próprios capacitores de compensação. O processo de comutação dos capacitores de compensação pode causar picos de corrente instantâneos, especialmente quando comutados com frequência, o que provavelmente causará desgaste ou superaquecimento dos pontos de contato do dispositivo de comutação.

Além disso, a frequência de alterações de carga e o conteúdo dos harmônicos também são fatores cruciais na seleção de um comutador. Para alterações rápidas de cargas, como máquinas de soldagem e equipamentos de conversão de frequência, é necessário um dispositivo de comutação com capacidade de comutação de alta frequência para evitar flutuações de tensão causadas por atrasos na resposta. Em um ambiente de alta harmônica, como um sistema de acionamento de frequência variável, pode causar problemas de ressonância elétrica ou superaquecimento, exigindo um design que possa resistir à interferência harmônica. A Geyue Electric descobriu na prática que ignorar as características da carga geralmente leva a uma falha prematura do comutador ou efeito de compensação ruim. Portanto, a análise aprofundada do tipo de carga e do modo de operação é a primeira etapa para otimizar a seleção do comutador.

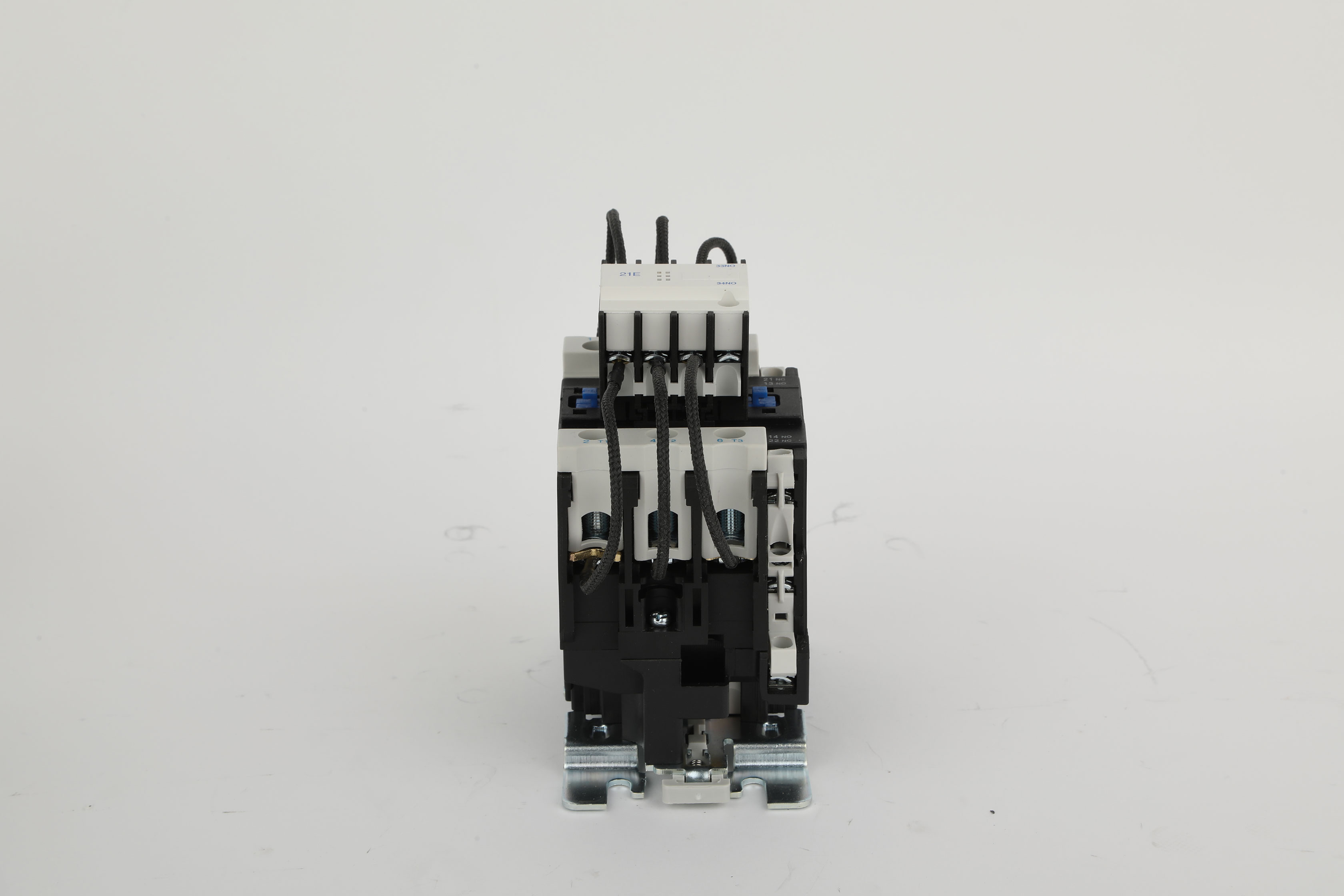

Os cenários e limitações aplicáveis ​​dos contatores

Como dispositivo de comutação mecânica, o contator é amplamente utilizado na compensação de potência reativa devido ao seu baixo custo, estrutura simples e alta confiabilidade. O contator realiza a comutação conduzindo eletromagneticamente o contato para fechar ou abrir. É adequado para cenários onde a carga muda lentamente e a frequência de chaveamento é baixa. Por exemplo, em um sistema de distribuição estável, o contator pode lidar com eficiência com cargas resistivas ou indutivas leves e é de fácil manutenção e com longa vida útil. Porém, ao comutar cargas indutivas ou capacitivas, o contator pode gerar arcos e desgaste mecânico. Especialmente sob operações frequentes, os pontos de contato do contator estão sujeitos à erosão, o que leva diretamente a um aumento na resistência de contato e no consumo de energia.

O Geyue Electric observa que, entre todos os dispositivos de comutação, os contatores têm velocidades de resposta relativamente mais lentas, normalmente com os tempos de resposta excedendo várias dezenas de milissegundos. Isso, em certa medida, limita sua aplicação em compensação dinâmica. Para cargas em rápida mudança, como as de cargas indutivas, o atraso de comutação dos contatores pode levar a uma compensação prematura, afetando assim a qualidade da energia elétrica. Além disso, em ambientes altos-harmônicos, o mecanismo eletromagnético dos contatores pode ser interferido por harmônicos, o que pode resultar em ações incorretas ou ruído do mecanismo eletromagnético. Portanto, embora os contatores tenham vantagens em projetos sensíveis ao custo, suas limitações exigem que os usuários considerem cuidadosamente as características de carga ao selecionar equipamentos e evitar o uso de contatores como dispositivos de comutação em cenários com cargas alteradas de alta velocidade ou cargas de alto impacto.

As vantagens e campos de aplicação dos tiristores

Como dispositivo de comutação semicondutores, os tiristores são conhecidos por sua falta de contatos, resposta de alta velocidade e alta confiabilidade. Em contraste com os contatores, os tiristores são particularmente adequados para aplicações em ambientes de carga com comutação rápida e frequente. Ao controlar o sinal da porta, os tiristores podem obter comutação de tensão zero, eliminando efetivamente as correntes de entrada e picos de tensão e compensando com precisão as cargas indutivas e capacitivas. Por exemplo, em situações em que as flutuações de carga são frequentes, como em fábricas de aço ou linhas de produção automotivas, os tiristores podem concluir a comutação dentro de milissegundos, garantindo a otimização em tempo real do fator de potência e reduzindo significativamente as flutuações de tensão e corrente na grade de energia.

A Geyue Electric enfatiza que as vantagens dos tiristores estão em sua longa vida útil e baixos requisitos de manutenção. Em segundo lugar, como os tiristores não têm componentes mecânicos, eles são menos suscetíveis a efeitos de desgaste ou arco em comparação aos contatores. Finalmente, mas não menos importante, os tiristores têm desempenho estável em ambientes de alto harmônico e podem suportar certos distúrbios elétricos. No entanto, os tiristores também têm desvantagens, como requisitos de dissipação de calor de alto custo e rigorosos. Ao aplicar os tiristores para alternar em condições de alta temperatura ou alta corrente, um dispositivo de dissipação de calor deve ser equipado simultaneamente; Caso contrário, os tiristores provavelmente serão danificados devido ao superaquecimento. Além disso, os tiristores podem gerar corrente de vazamento em condições de baixa carga, afetando significativamente a eficiência da comutação. Portanto, antes de selecionar os tiristores, é necessário avaliar cuidadosamente a frequência de comutação da carga e as condições de gerenciamento térmico para garantir o equilíbrio entre desempenho econômico e desempenho no sistema de remuneração de energia reativa.

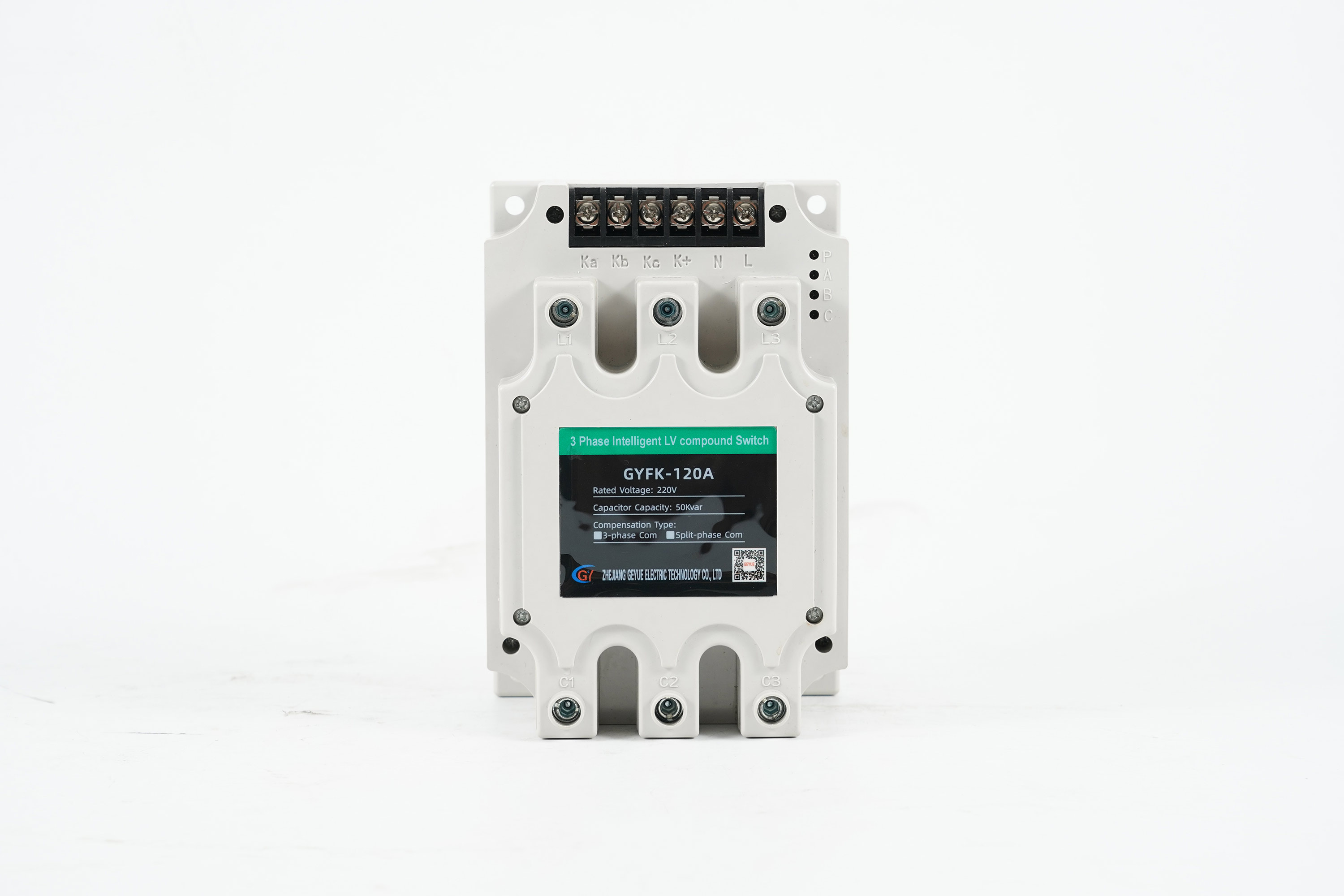

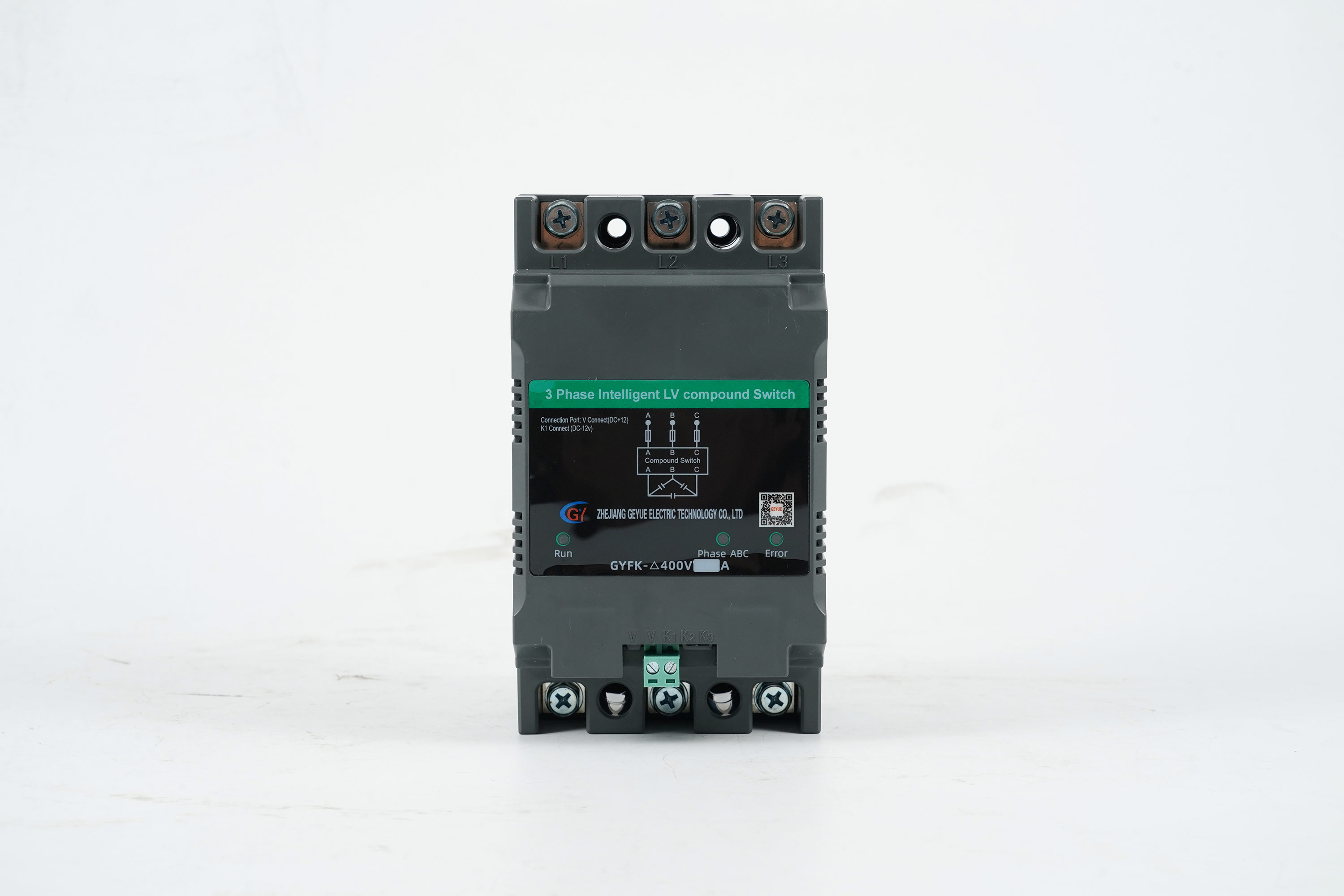

Esquemas de integração e otimização para interruptores compostos

Os interruptores compostos combinam as vantagens dos contatores e tiristores, alcançando o processo de comutação otimizado através do controle inteligente. No estágio inicial, o composto composto usa o tiristor para comutação de tensão zero para evitar o choque atual; Posteriormente, o contator assume a corrente de estado estacionário, reduzindo o consumo de energia e a perda de calor. Esse design torna os compostos adequados para cenários de carga mista, como sistemas industriais com equipamentos de corrida estável e cargas frequentemente flutuantes. A Geyue Electric verificou em vários projetos que os interruptores compostos podem aumentar significativamente a durabilidade e a eficiência energética do interruptor, especialmente em ambientes de alto impacto ou alta harmônica.

A otimização dos interruptores compostos está em sua capacidade adaptativa, que pode ajustar automaticamente a estratégia de comutação de acordo com as características de carga. Por exemplo, em cenários de alta carga indutiva, como a inicialização do motor, os interruptores compostos primeiro usam os tiristores para transição suave e depois mudam para os contatores para manter a operação, reduzindo assim a tensão elétrica. Ao mesmo tempo, os interruptores compostos resolvem os problemas de dissipação de calor dos tiristores puros e melhora a confiabilidade do sistema. No entanto, as estruturas dos interruptores compostos são complexos, seus custos são maiores que os dos interruptores únicos e têm requisitos mais altos para a lógica de controle. O Geyue Electric sugere que, nos casos em que as características da carga são variáveis ​​ou onde a eficiência energética é estritamente necessária, os compostos compostos podem ser as escolhas preferidas. Através do design integrado, os interruptores compostos podem obter uma redução nos custos operacionais de longo prazo.

Como fabricante de equipamentos de compensação de energia reativa de baixa tensão, a Geyue Electric ganhou informações através de anos de prática: a seleção de dispositivos de comutação deve se basear em análise abrangente de carga e avaliação econômica técnica. Recomendamos que os usuários primeiro realizem diagnóstico característico de carga, incluindo, entre outros, medir o tipo de carga, a frequência de variação, os harmônicos atuais e as condições de temperatura etc. Para cargas resistivas estáveis, os contatores podem ser suficientemente econômicos; Para cargas dinâmicas rápidas, os tiristores ou interruptores compostos são mais preferidos. A Geyue Electric fornece soluções personalizadas profissionais, através de testes de simulação e monitoramento em tempo real, para ajudar os usuários a combinar com o tipo de dispositivo de comutação mais adequado. Se você está procurando um provedor de solução de compensação de energia reativa adequada, não hesite em entrar em contato conosco eminfo@gyele.com.cn. Nossa equipe técnica se comunicará com você.
