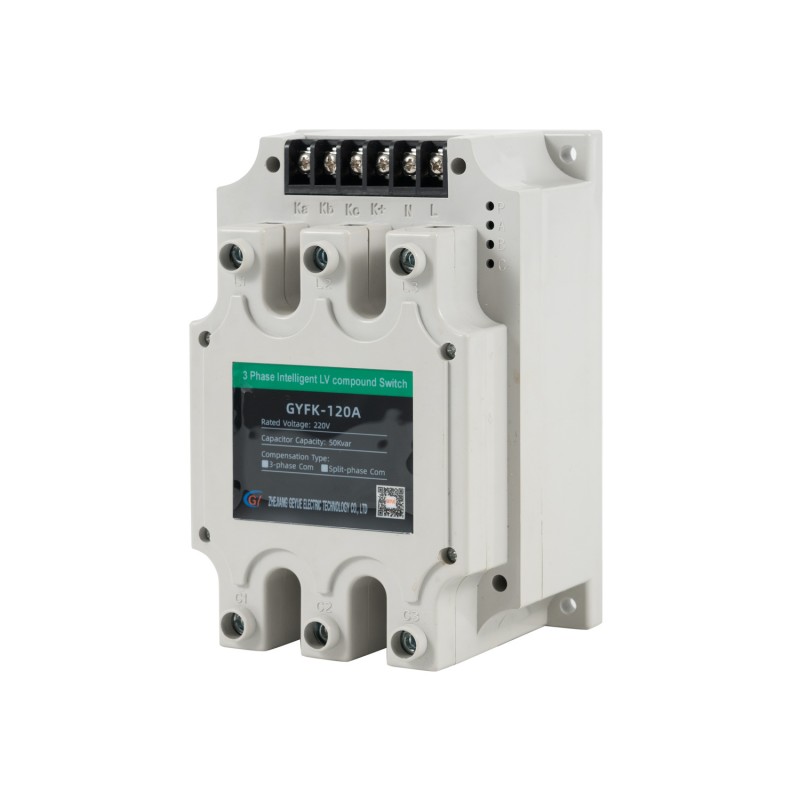

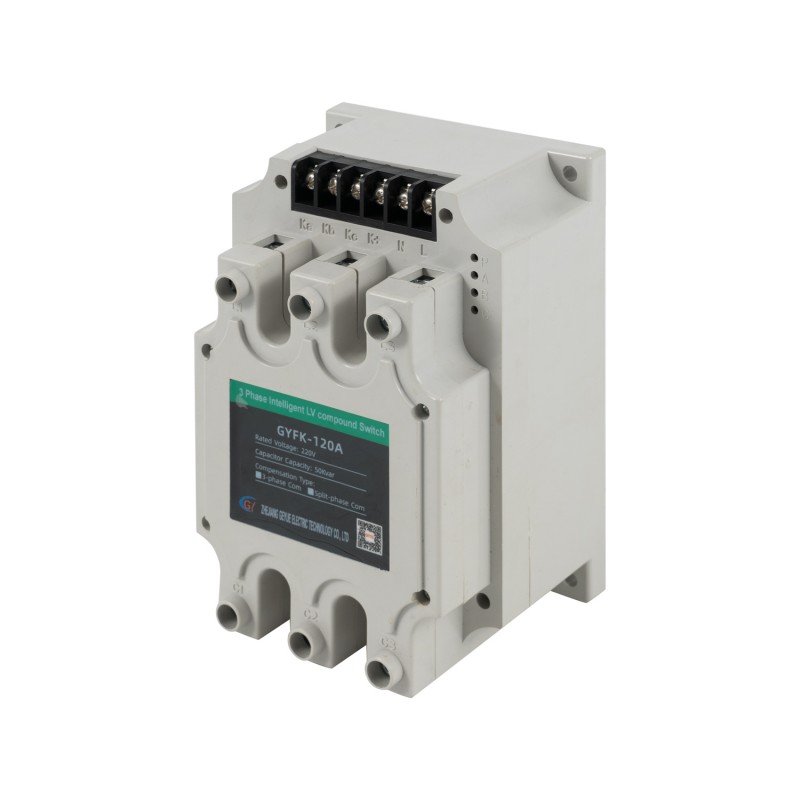

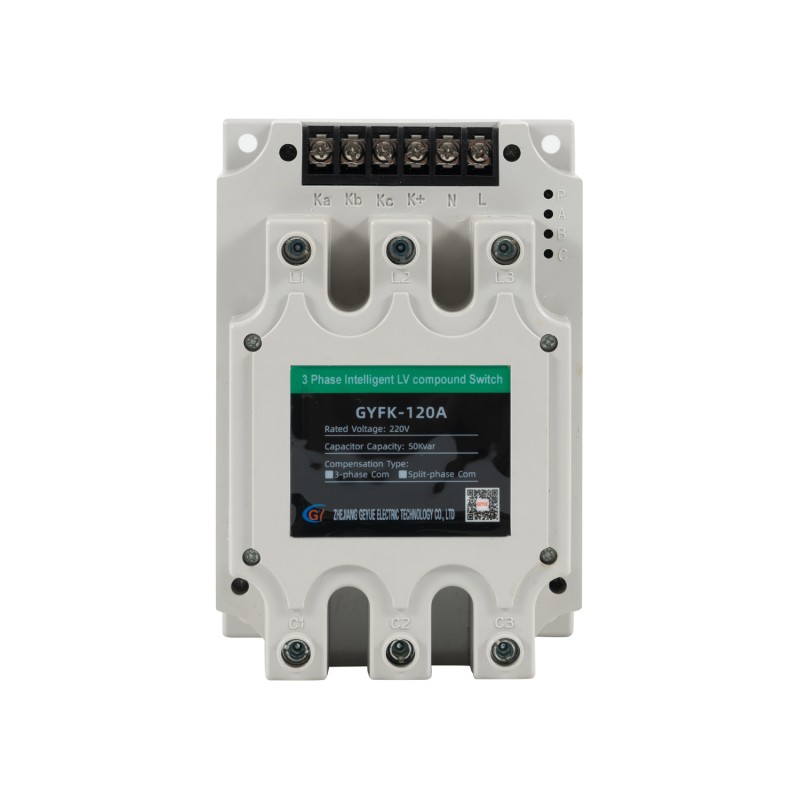

GYFK-120A 220V 50KVAR Compensação de fase dividida com interruptor de baixa tensão inteligente de baixa tensão

1. Composição do sistema.
De um modo geral, um sistema de compensação de baixa tensão de baixa tensão elétrica é composto por três componentes básicos: bancos de capacitores, controladores de compensação automática e compensação de fase dividida GYFK-120A 220V 50KVAR com compensação de fase dividida com fase tríplice de baixa fase.
Capacitor Bank: fornece compensação de energia reativa e geralmente é dividida em vários grupos, com cada grupo com uma capacidade menor de comutação conveniente.
Controlador de compensação automática: monitora parâmetros como tensão, corrente e fator de potência do sistema em tempo real. Controla o GYFK-120A 220V 50KVAR compensação de fase dividida com compensação trifásica de baixa fase de baixa tensão de baixa tensão para alternar os capacitores de acordo com a demanda de energia reativa.
GYFK-120A 220V 50KVAR Compensação de fase dividida com compensação de baixa tensão inteligente de baixa fase: responsável pela comutação não subjacente de cada capacitor de fase e suporta compensação em fase dividida. Possui funções de proteção, como sobretensão, subtensão, perda de fase e excesso de temperatura.
Outros componentes: os disjuntores em miniatura (como o DZ47) fornecem proteção contra sobrecarga e curto-circuito para cada ramo de capacitor de fase. Os transformadores de corrente (TC) são usados ​​para coletar o sinal de corrente do sistema para o controlador.

2. Modo de combinação
Conexão entre o controlador e a chave composta: o controlador de compensação automática está conectado ao GYFK-120A 220V 50KVAR compensação de fase dividida com compensação trifásica de baixa fase de baixa fase de baixa tensão através da linha de controle (geralmente uma linha de sinal de baixa tensão). O controlador envia instruções de comutação para a compensação de fase dividida GYFK-120A 220V 50KVAR, compensação de baixa tensão de baixa tensão com base nos dados monitorados em tempo real.
Agrupamento de bancos de capacitores: os bancos do capacitor são divididos em vários grupos por capacidade (como 5 kvar, 10 kvar, 15 kvar, etc.) e cada grupo corresponde a uma chave composta. Os bancos do capacitor de cada fase são configurados independentemente para obter compensação de fase dividida.
Configuração dos dispositivos de proteção: Instale os disjuntores em miniatura (como o DZ47) em cada filial do capacitor de fase para fornecer sobrecarga e proteção de curto-circuito. Os transformadores de corrente (CT) estão instalados no circuito principal para coletar o sinal de corrente do sistema.

3. Princípio de trabalho
Princípio de trabalho Monitoramento em tempo real: o controlador de remuneração automática monitora os parâmetros como tensão, corrente e fator de potência do sistema em tempo real através de transformadores de corrente (CT) e sinais de tensão.
Cálculo da demanda de energia reativa: o controlador calcula a demanda de energia reativa do sistema com base nos dados monitorados e determina a capacidade do capacitor que precisa ser colocada ou cortada.
Controle de compensação de fase a fase: O controlador envia instruções de comutação para o correspondente GYFK-120A 220V 50KVAR compensação de fase dividida com compensação de baixa fase de baixa fase, respectivamente, de acordo com a demanda reativa de energia de cada fase. O composto interruptores liga ou desligue o capacitor no cruzamento zero de tensão ou corrente para obter comutação que não é de sobrecarga.
Função de proteção: a compensação de fase dividida GYFK-120A 220V 50KVAR, compensação de baixa tensão inteligente de baixa tensão e o disjuntor em miniatura fornece proteção em conjunto, como sobrecarga, curto-circuito, sobretensão e subtensão para garantir a operação segura do sistema.
Ajuste dinâmico: o controlador ajusta dinamicamente o status de comutação dos capacitores de acordo com as alterações na carga do sistema para garantir que o fator de potência seja sempre mantido dentro do intervalo definido.
