Como dimensionamos adequadamente um reator de dessintonização para garantir a proteção do capacitor sem comprometer a capacidade de compensação?

Nos sistemas de energia modernos, a poluição harmônica tornou-se uma ameaça oculta à operação segura de dispositivos de compensação de potência reativa de baixa tensão. Como fabricante profissional de equipamentos de compensação de energia reativa de baixa tensão na China, a Geyue Electric realmente percebeu que muitos clientes enfrentam um dilema ao aplicar capacitores shunt auto-reparadores: eles precisam suprimir efetivamente a amplificação de harmônicos para proteger os capacitores, ao mesmo tempo em que garantem que a capacidade fundamental de compensação de energia não seja perdida. Quanto a como manter o equilíbrio entre estes dois aspectos, o dimensionamento adequado de um reator de dessintonização desempenha um papel crucial. No texto a seguir, o engenheiro-chefe de nossa empresa fornecerá uma discussão detalhada sobre como determinar cientificamente os parâmetros do reator para obter proteção confiável para o capacitor e garantir que a capacidade de compensação permaneça constante.

Entenda a função central do reator de dessintonização

O reator de dessintonização e o capacitor são conectados em série para formar um circuito de sintonia. Sua principal função é alterar as características de impedância do circuito. Na condição de frequência base, o reator apresenta reatância indutiva, o que fará com que a tensão terminal do capacitor diminua ligeiramente, afetando assim sua capacidade de saída. Na frequência harmônica, a característica de alta impedância formada pelo reator e pelos capacitores pode efetivamente suprimir a corrente harmônica e evitar que os capacitores sejam danificados devido à sobrecorrente. Este ponto de equilíbrio entre proteção e capacidade é definido com precisão pela taxa de reatância do reator. A relação de reatância é a razão entre a reatância indutiva do reator na frequência fundamental e a reatância capacitiva dos capacitores. Este parâmetro chave determina diretamente a frequência de sintonia e o efeito de compensação de todo o conjunto de equipamentos.

Compreenda os princípios científicos da seleção da taxa de reatância

A seleção da taxa de reatância apropriada é outro fator crucial para alcançar o equilíbrio de capacidade do gabinete de proteção e compensação do capacitor. As taxas de reatância comuns incluem 6% e 7%, etc. Cada taxa de reatância corresponde a um ponto de frequência de sintonia diferente. Tomando como exemplo o reator com taxa de reatância de 6%, sua frequência de sintonia é de aproximadamente 189 hertz, visando principalmente a formação de alta impedância para o quinto harmônico. Ao determinar a taxa de reatância do reator, os gerentes do sistema de energia devem primeiro realizar testes detalhados de harmônicos da rede para identificar a frequência e o conteúdo harmônico dominante, já que a medição precisa de harmônicos é a base para a seleção científica do reator. Se o quinto harmônico predomina no sistema de potência, então escolher um reator com taxa de reatância de 6% é o mais apropriado. Se a terceira harmônica for mais proeminente no sistema de potência, um reator com taxa de reatância superior a 6% deverá ser selecionado. É particularmente importante notar que embora um aumento na taxa de reatância possa proporcionar melhor proteção contra harmônicas, também reduzirá ainda mais a tensão nos terminais do capacitor, afetando a capacidade nominal de saída do capacitor.

Implementar a correção correspondente da capacidade do capacitor

Após determinar a utilização de uma taxa de reatância específica para o reator, o gerente do sistema de potência deve fazer as correções correspondentes à capacidade do capacitor. Devido ao efeito de divisão de tensão do reator, a tensão real aplicada nos terminais do capacitor é inferior à tensão da rede, o que leva diretamente a uma redução na capacidade reativa produzida pelo capacitor. Para garantir que o sistema de compensação ainda alcança o efeito de compensação esperado, esta atenuação de capacidade mencionada acima precisa ser levada em conta na fase de projeto. A prática comum é aumentar adequadamente o nível de tensão nominal do capacitor ou aumentar sua capacidade nominal. Através desta correção de adequação de capacidade, mesmo quando o reator está instalado, a demanda do sistema por capacidade de compensação reativa ainda pode ser atendida. Este pensamento de design voltado para o futuro pode resolver eficazmente a contradição entre proteção e capacidade, alcançando o equilíbrio ideal entre proteção e capacidade.

As soluções e o compromisso profissional da Geyue Electric

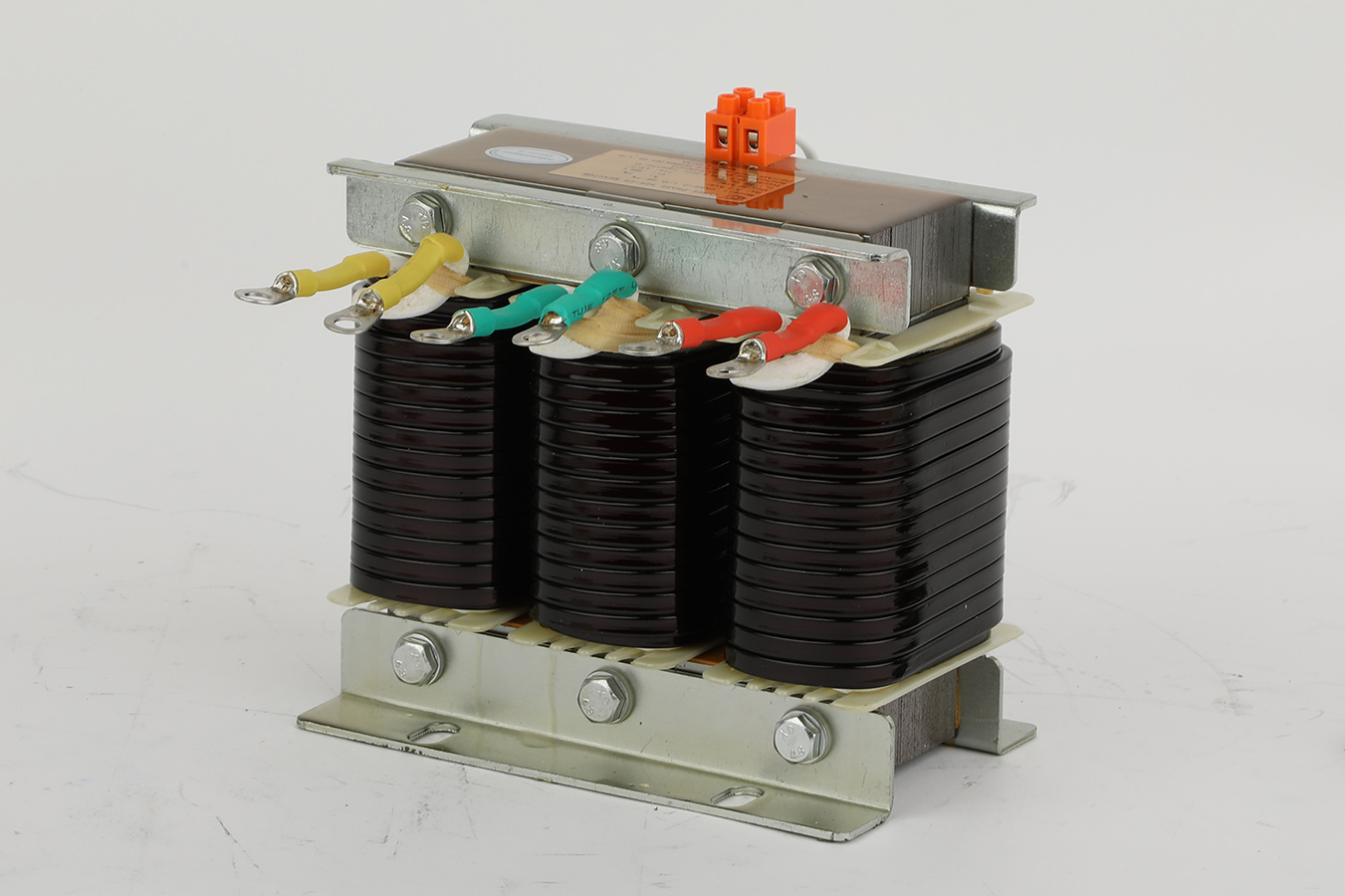

Como fabricante com uma longa história na área de compensação de potência reativa de baixa tensão, a Geyue Electric propôs nossa poderosa solução para enfrentar o reconhecido desafio da indústria de equilibrar a confiabilidade do capacitor e a eficácia da compensação. NossoSérie CKSG de reatores em sérieapresentam chapas de aço silício orientadas laminadas a frio importadas de alta qualidade como material do núcleo, permitindo que os reatores exibam excelentes características de baixa perda e baixo aumento de temperatura durante todo o processo de compensação. A série CKSG de reatores em série foi desenvolvida por nossa equipe de engenharia por meio de cálculos precisos repetidos e atualizações e otimizações contínuas, suprimindo efetivamente sub-harmônicos específicos e minimizando o impacto na capacidade de compensação. A Geyue Electric garante que nossa seleção de parâmetros científicos e correspondência de capacidade razoável podem ajudar os gerentes de sistemas de energia a obter proteção confiável de capacitores sem sacrificar o efeito de compensação. Se você está confuso sobre como selecionar corretamente o tamanho do reator de dessintonização para garantir a proteção dos capacitores sem comprometer a capacidade de compensação, envie suas dúvidas parainfo@gyele.com.cn. A Geyue Electric está disposta a colaborar com você para resolver problemas harmônicos e melhorar a qualidade de operação do seu sistema de energia.
