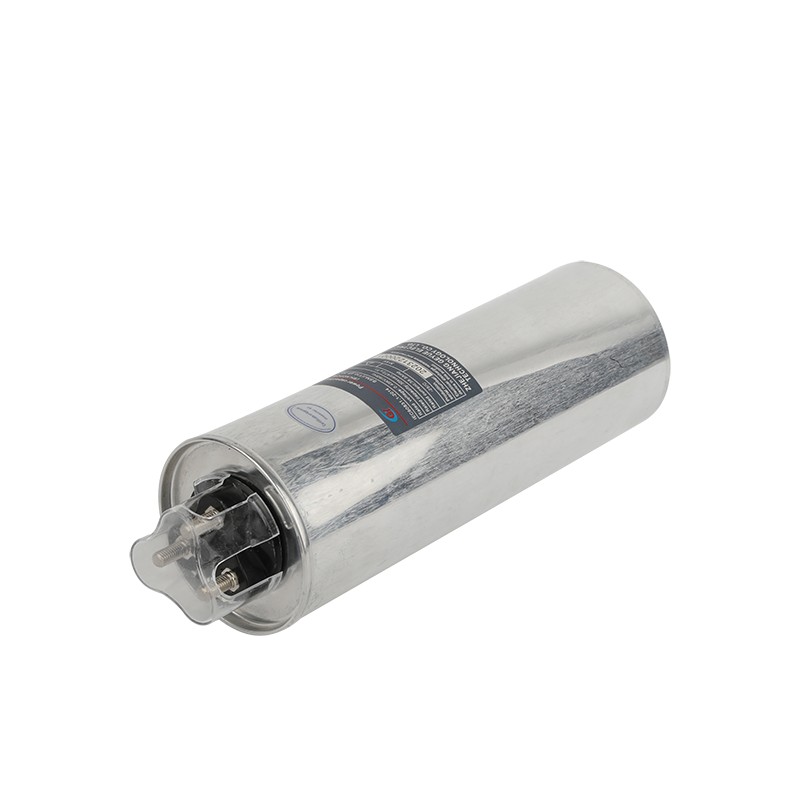

Capacitor cilíndrico de baixa tensão

No campo da tecnologia de engenharia para capacitores paralelos de autocura, o projeto da estrutura do invólucro está longe de ser uma simples questão de seleção de aparência; é uma consideração fundamental relacionada à segurança e confiabilidade dos produtos. Quando alta tensão instantânea é gerada dentro do capacitor devido a ações de autocura ou condições operacionais anormais, o invólucro se tornará a primeira linha de defesa contra choques de pressão interna. Ge Yue Electric, por meio de análises mecânicas aprofundadas e um grande número de experimentos, descobriu que o invólucro cilíndrico do capacitor cilíndrico de baixa tensão é estruturalmente mais vantajoso no suporte de pressão em comparação com o invólucro quadrado do capacitor retangular de baixa tensão.

Quando um invólucro cilíndrico de um capacitor cilíndrico de baixa tensão é submetido à pressão interna, sua distribuição de tensão exibe uma característica altamente uniforme. De acordo com os princípios mecânicos dos recipientes de paredes finas, a estrutura cilíndrica gera principalmente tensões circunferenciais e tensões axiais sob a ação da pressão interna. Esses dois tipos de tensão podem ser transmitidos contínua e uniformemente ao longo da casca, evitando efetivamente o fenômeno de concentração de tensão que ocorre nos cantos da casca quadrada. Os pontos de conexão em ângulo reto da casca quadrada formarão pontos naturais de concentração de tensão. Sob a ação de pressão cíclica de longo prazo, essas áreas são propensas a gerar trincas por fadiga. No entanto, o design simplificado da estrutura cilíndrica permite a distribuição uniforme da pressão interna sobre toda a superfície do invólucro, aumentando significativamente a resistência à compressão e a vida útil à fadiga do capacitor. Nossos dados de teste mostram que, sob as mesmas condições de espessura de parede, a pressão média de ruptura do invólucro cilíndrico é aproximadamente 25% maior que a do invólucro quadrado.

Durante a operação, os capacitores de autocura experimentam flutuações frequentes de pressão interna. Cada ação de autocura gera uma pequena quantidade de gás, causando uma mudança transitória na pressão dentro do recipiente. A estrutura cilíndrica do Capacitor Cilíndrico de Baixa Tensão, com seu formato geométrico contínuo e completo, demonstra desempenho mecânico mais estável em comparação à estrutura quadrada do capacitor retangular ao lidar com esse impacto de pressão repetitivo. Experimentos mostraram que, depois de passar por um milhão de testes simulados de ciclos de pressão de autocura, o grau de deformação do invólucro cilíndrico é apenas um terço do do invólucro retangular. Esta capacidade de resistir ao impacto cíclico torna os capacitores cilíndricos particularmente adequados para aplicações em cenários de compensação dinâmica onde é necessária comutação frequente, fornecendo uma garantia mecânica sólida para a operação estável a longo prazo da compensação de potência reativa.

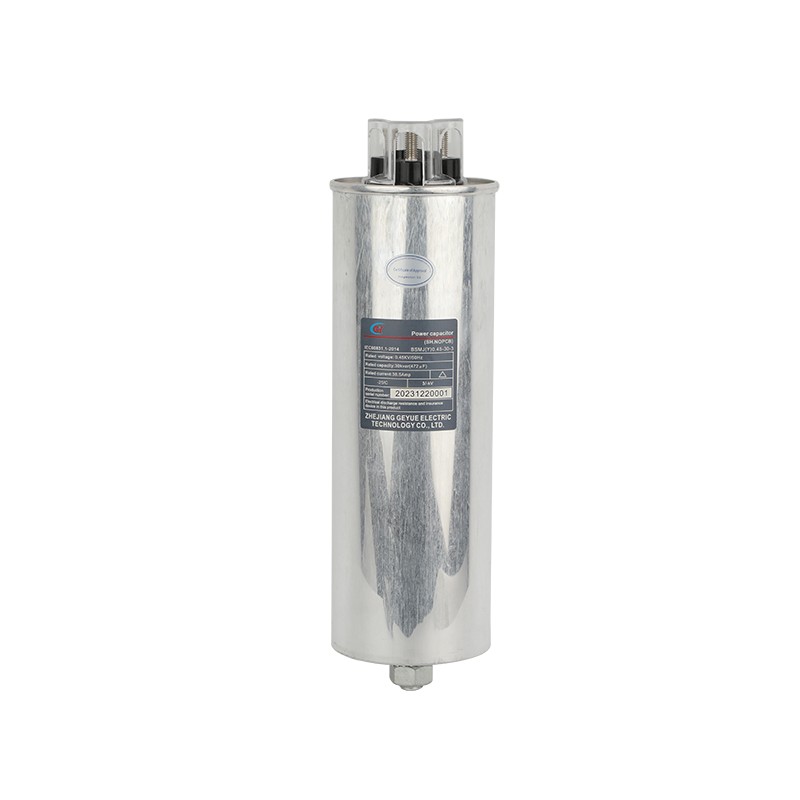

A Geyue Electric desenvolveu um processo dedicado de formação de estampagem profunda para os capacitores cilíndricos de baixa tensão da série BSMJ(Y). Usando materiais de liga de alumínio de alta resistência e técnicas especiais de tratamento de recozimento, garantimos que o invólucro cilíndrico pode suportar pressão interna extremamente alta, mantendo uma espessura de parede relativamente fina. Nossos capacitores cilíndricos foram submetidos a rigorosos testes de ciclos de pressão, capazes de suportar mais de um milhão de impactos de pressão padrão, o que excede em muito os padrões da indústria. Ao mesmo tempo, a estrutura cilíndrica cria condições para otimizarmos a disposição dos componentes internos, permitindo que o dielétrico seja enrolado de forma mais ideal, melhorando ainda mais o desempenho elétrico dos capacitores.
