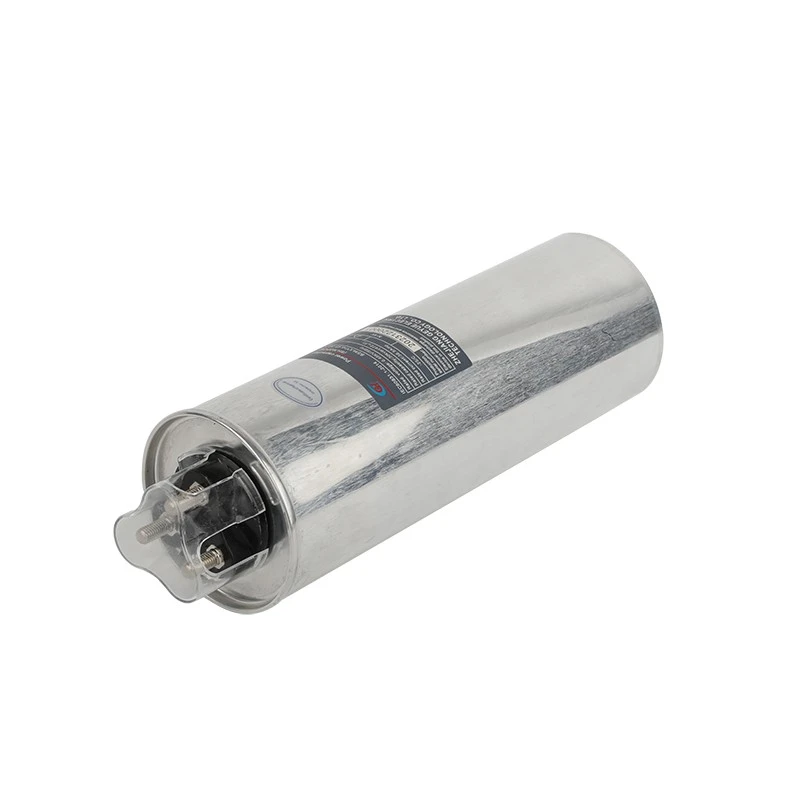

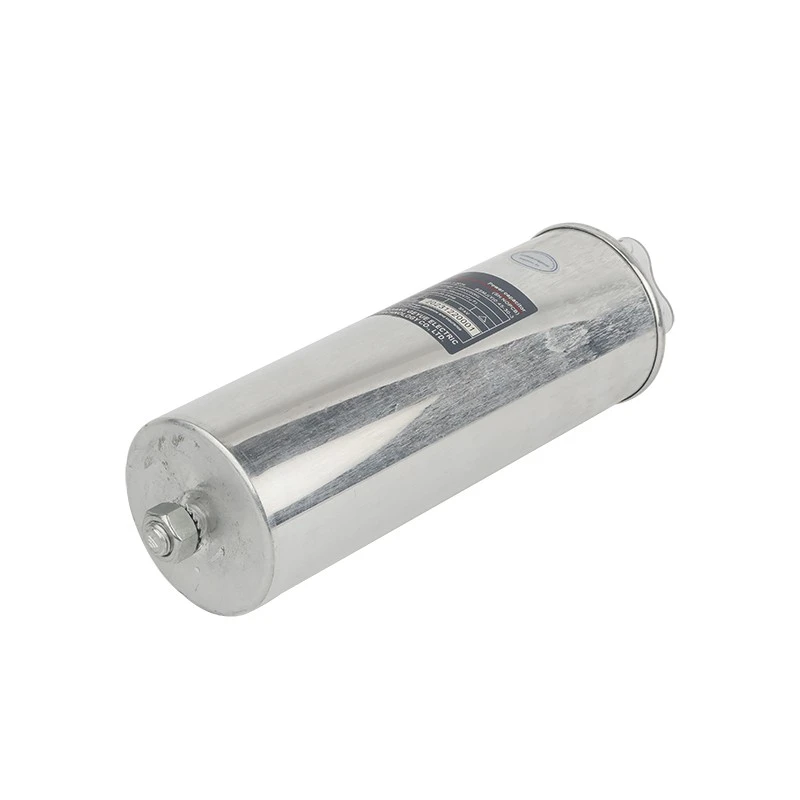

Capacitor Cilíndrico Monofásico

Em um sistema de distribuição de energia monofásico de baixa tensão, a operação de comutação dos capacitores cilíndricos monofásicos é como a de um dançarino que precisa controlar com precisão o ritmo. A corrente de irrupção gerada pelos capacitores no momento da comutação pode potencialmente se tornar um distúrbio latente que afeta a operação estável do sistema. Uma compreensão completa das características únicas da corrente de partida dos capacitores cilíndricos monofásicos e o domínio de estratégias de supressão eficazes são bases técnicas importantes para a construção de um sistema de compensação eficiente e confiável.

Comparado com o comportamento da corrente de surto do sistema trifásico, a corrente de surto gerada quando um capacitor cilíndrico monofásico é ligado ou desligado mostra aleatoriedade e imprevisibilidade mais significativas. Quando o capacitor é conectado à rede elétrica no pico de tensão, a energia armazenada dentro dele é quase zero. Neste momento, a tensão da rede exercerá um forte efeito de carga no capacitor através da impedância da linha, fazendo com que a corrente instantânea atinja potencialmente várias vezes a corrente nominal. Essa corrente transitória de alta frequência e alta amplitude não apenas causa uma queda repentina na tensão do sistema, mas também gera uma enorme força eletrodinâmica dentro do capacitor. O acúmulo a longo prazo desta força eletrodinâmica levará à fadiga e danos aos eletrodos do filme metalizado. Especialmente em sistemas onde alguns capacitores já estão em operação, os capacitores conectados posteriormente também estarão sujeitos ao impacto de descarga reversa dos capacitores já carregados. Este fenômeno de corrente de surto sobreposto de múltiplas fontes é mais complexo do que o do sistema trifásico.

Para suprimir a corrente de irrupção dos capacitores cilíndricos monofásicos, esforços devem ser feitos em dois aspectos: controle de temporização e gerenciamento de impedância. A maneira mais eficaz de eliminar a corrente de inrush é adotar a tecnologia de comutação síncrona baseada na detecção de cruzamento zero de tensão, que evita fundamentalmente a etapa de tensão no momento de carregamento e permite que o capacitor monofásico se conecte suavemente à rede elétrica no ponto de cruzamento zero da tensão. Para sistemas sem condição de chaveamento síncrono, a escolha mais econômica e prática é conectar um reator específico em série a cada capacitor. Ao aumentar a impedância do circuito através do reator, a taxa de aumento da corrente é efetivamente limitada e a relação da corrente de partida é controlada dentro de cinco vezes a corrente nominal. No caso de múltiplos capacitores conectados em paralelo, um intervalo mínimo de tempo de comutação deve ser definido para garantir que o grupo anterior de capacitores complete o processo de carga antes que os capacitores subsequentes sejam colocados em operação, evitando impacto mútuo entre os capacitores.

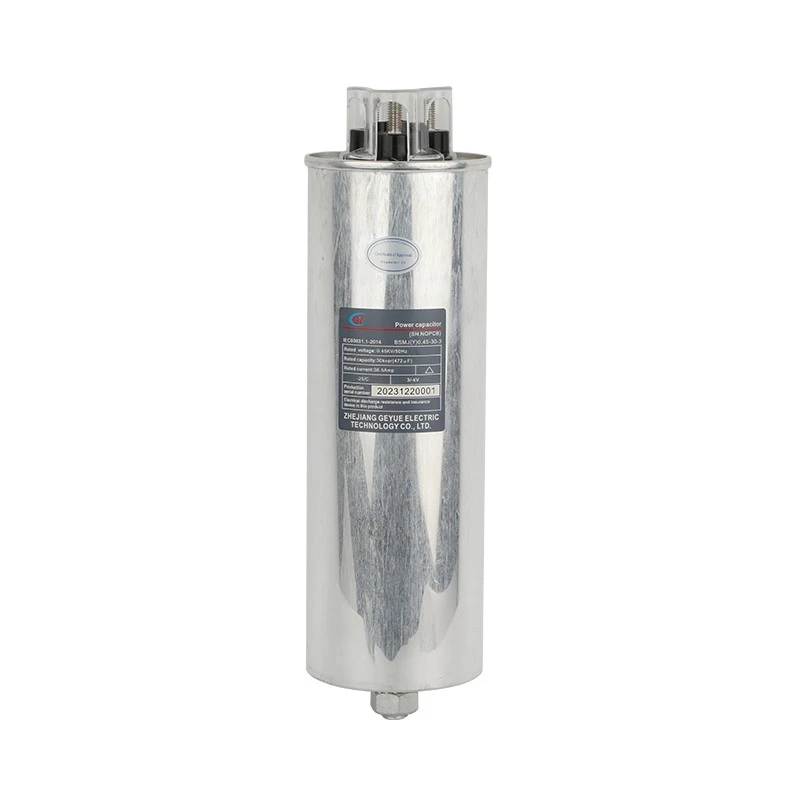

A Geyue Electric otimizou abrangentemente as características da corrente de partida dos capacitores cilíndricos monofásicos da série BSMJ(Y). Ao melhorar a estrutura de conexão interna e o design do eletrodo, nossa empresa melhorou significativamente a resistência mecânica desta série de capacitores para resistir aos impactos da corrente de partida. O reator limitador de corrente dedicado fornecido por nós foi compatível com parâmetros precisos e pode limitar a corrente de partida dentro de uma faixa segura sem afetar o desempenho normal de compensação. Para clientes com requisitos especiais, também podemos fornecer módulos capacitores inteligentes com relés de estado sólido integrados, permitindo uma verdadeira comutação sem inrush para os clientes.
