Como o contator do CJ19 CA aciona o sistema elétrico?

Seu equipamento em sua oficina geralmente se decompõe? Por exemplo, quando o motor inicia, o contator de CA acende e precisa ser substituído a cada poucos meses, ou o capacitor geralmente protubera e precisa ser substituído no tempo. Essas falhas são causadas pela seleção errada doContator de CA., o componente de controle do núcleo do equipamento elétrico. A escolha do contator de CA certa pode aumentar bastante a vida útil do equipamento. A cobertura de extinção do arco de cerâmica do contator de CA pode suportar o impacto de arcos de temperatura extremamente alta e cortar efetivamente grandes correntes. Os contatos de liga de prata especialmente feitos são muito duráveis, dando ao contator de CA uma vida extra longa. Mais importante ainda, o contator de CA e o capacitor do controlador trabalham juntos para melhorar significativamente o fator de potência e reduzir a perda desnecessária de energia.

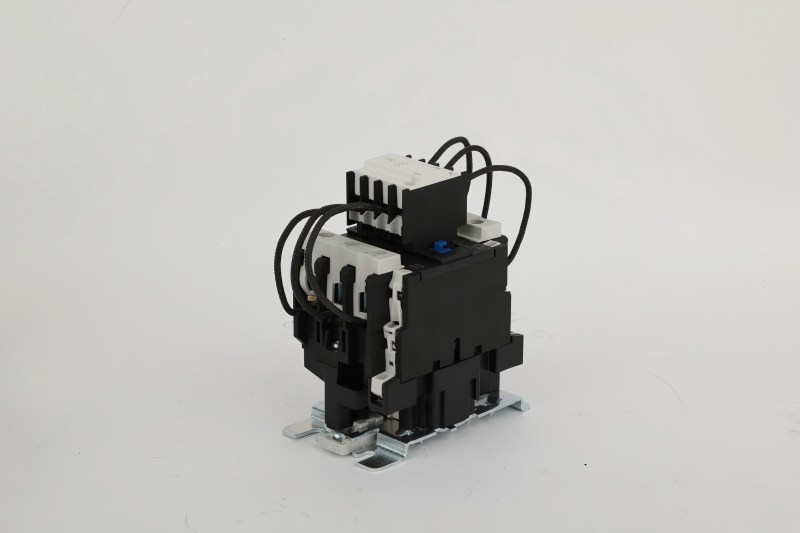

O que é o contator de CJ19 AC?

O CJ19 CA Contactor é um dispositivo de comutador automático em gabinete de compensação de baixa tensão. É composto principalmente por três conjuntos de contatos principais, bobina eletromagnética e sistema de extinção de arco. Sua função principal é controlar a energia dentro e fora dos motores, aquecedores elétricos e outros equipamentos.

Como funciona?

Quando a bobina eletromagnética doContator de CA.é energizado, a força magnética será gerada nela, que atrai o núcleo de ferro interno, e o núcleo de ferro aciona os três conjuntos de contatos principais até que estejam completamente fechados para formar um caminho de resistência de baixo contato. A corrente principal do circuito flui suavemente para o dispositivo de carga através dos contatos principais fechados para permitir que ele opere.

Quando a fonte de alimentação da bobina é cortada, a atração eletromagnética desaparece instantaneamente e confia na energia da mola de redefinição, o núcleo de ferro e os principais contatos se separam rapidamente, desconectando à força a corrente de carga. Faíscas atuais serão geradas quando os contatos forem separados, mas oContator de CA.está equipado com um sistema de extinção de arco. A cobertura de extinção do arco de cerâmica suporta a radiação de alta temperatura e a pressão do gás do arco. A folha de metal embutida pode cortar o arco longo em vários arcos curtos para resfriamento forçado e extinguir faíscas, inibindo efetivamente a dissolução e espirros do metal de contato, protegendo assim os contatos da queima e prolongando sua vida.

Como os contatores da AC,Controlador automático de fator de potência, capacitores de poder e reator da série funcionam juntos?

No sistema de compensação de energia reativa de baixa tensão, o controlador, o contator de CA, o capacitor e o reator trabalham juntos para melhorar bastante a eficiência da utilização da energia elétrica.

Primeiro, o controlador é principalmente responsável pelo monitoramento do estado da grade de energia e medindo continuamente o fator de potência real do sistema. Quando o fator de potência é menor que o valor definido, o controlador produzirá um sinal de conexão para a bobina operacional do contator de CA. Então, depois que o contator de CA recebe o sinal do controlador, sua bobina eletromagnética atrairá rapidamente para fechar o contato principal. Após o fechamento do contato principal, a corrente principal do circuito fluirá e conectará o banco do capacitor conectado a ele. Após a conexão bem -sucedida, o banco do capacitor está conectado à rede de energia ao trabalho, neutraliza a potência reativa e, assim, melhore o fator geral de potência. Finalmente, oReator da sérieabsorve e suprime a corrente harmônica na rede de energia, protegendo assim o capacitor contra danos.

Através deste sistema, o controlador detecta, toma decisões e emite instruções, o contator de CA executa a instrução de troca, o capacitor é colocado na grade de energia para implementar a compensação de energia reativa e o reator protege o capacitor. Os quatro trabalham juntos para otimizar a eficiência da operação da rede de energia e reduzir o desperdício de energia.

Como escolher o contator de CA certo?

Existem três pontos -chave na seleção de contatores CA:

1. Ao combinar a corrente, escolha maior e não menor. A corrente nominal do contator de CA ≥ a corrente nominal da carga * 1,25. Por exemplo, a corrente nominal de um motor de 55kW é 110a e umContator de CA.≥ 137.5a é necessário. Selecione a especificação 160A diretamente.

2. Selecione a tensão da bobina de acordo com a fonte de alimentação de controle. Por exemplo, se a fonte de alimentação for 220V, escolha a bobina AC220V e se a fonte de alimentação for 380V, escolha a bobina AC380V.

3. Selecione o nível de proteção de acordo com o ambiente. Se estiver instalado em uma caixa de distribuição limpa, escolha IP20. Se estiver em um ambiente empoeirado, escolha IP54 ou adicione um shell de proteção.

Em uma frase: precisa ser 25% maior que a corrente de carga, a tensão da bobina é relativa à fonte de alimentação e, se o ambiente de instalação estiver sujo, escolha alta proteção.
