Como a atualização da "minimização" da compensação de energia reativa e do controle harmônico é alcançado na reforma de salas de distribuição antigas？

Enfrentando requisitos de qualidade de energia cada vez mais rigorosos e condições de espaço limitado, a reforma de salas de distribuição antigas está enfrentando desafios sem precedentes. Neste artigo, a Geyue Electric, da perspectiva de um fabricante de equipamentos de compensação de energia reativa de baixa tensão, elabora sistematicamente como alcançar o plano mínimo de atualização para compensação reativa de energia e sistemas de controle harmônico em cenários de renovação com espaço limitado, orçamento apertado e requisitos rígidos para energia. Através de tecnologias inovadoras, como design modular, integração multifuncional e controle inteligente, garantindo o efeito da renovação, as soluções de compensação de energia reativa de baixa tensão da Geyue Electric são absolutamente capazes de minimizar a intervenção no sistema de distribuição original e fornecer um caminho de atualização econômico e confiável para empresas industriais.

Desafios especiais enfrentados na reforma de salas de distribuição antigas

Em nosso sistema industrial, existem inúmeras salas de distribuição desatualizadas que estão em operação há mais de 15 anos. Essas instalações de energia não foram projetadas adequadamente para abordar os problemas de poluição harmônica provocados pelos modernos equipamentos eletrônicos de energia, nem havia espaços suficientes para acomodar novos dispositivos de compensação de energia reativa. Durante o processo de renovação, as empresas geralmente encontram três contradições principais: primeiro, há uma contradição entre o espaço limitado nas salas de distribuição e a demanda por expansão do equipamento. Em segundo lugar, há uma contradição entre o orçamento de reforma e o efeito de governança. Mais importante ainda, há uma contradição entre o requisito de produção contínua e a queda de energia causada pela substituição do equipamento.

Os planos tradicionais de renovação geralmente exigem modificações estruturais na sala de distribuição de energia, como expandir a área da sala e reconfigurar o sistema de barramento. Isso não apenas incorre em altos custos de construção, mas também pode levar a desligamentos de longo prazo da linha de produção. Por exemplo, uma fábrica de cimento em 2018 sofreu um desligamento de 72 horas de produção devido à realocação do transformador principal, resultando em perdas econômicas diretas de mais de 3 milhões de yuans. Tais casos levaram mais e mais empresas a buscar soluções de atualização "intervenção mínima, benefício máximo".

O caminho de implementação técnica para minimizar as atualizações

O núcleo de alcançar atualizações mínimas reside na miniaturização, inteligência e integração multifuncional do equipamento. A tecnologia moderna de eletrônica de energia torna esse objetivo possível. Tomando o mais recente módulo de compensação inteligente desenvolvido por uma determinada marca como exemplo, ele usa dispositivos de energia de carboneto de silício (SIC), com uma densidade de potência três vezes a dos dispositivos TSC tradicionais. Sob a mesma capacidade, o volume é reduzido em 60%. Esse design de alta densidade permite que o novo equipamento seja incorporado diretamente na estrutura original do gabinete de remuneração sem ocupar espaço adicional na sala de distribuição.

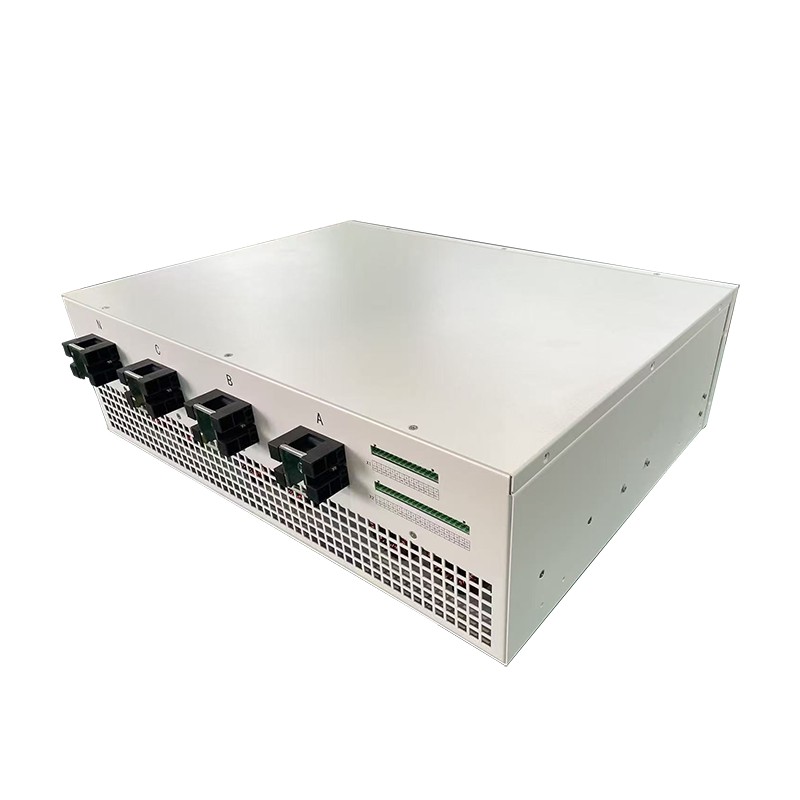

A integração multifuncional é outro caminho técnico -chave. Integração doAPF (filtro de energia ativo)função de filtragem ativa e aSVG (gerador Var estático)A função de compensação dinâmica em uma plataforma unificada não apenas salva o espaço de instalação, mas também reduz o atraso da comunicação entre os sistemas e melhora a velocidade de resposta. Os dados de teste mostram que esse dispositivo integrado possui uma eficiência energética abrangente 12% maior que a solução separada e reduz 30% da carga de trabalho da fiação, reduzindo significativamente a complexidade da reforma.

O sistema de controle inteligente fornece suporte "soft" para minimizar as atualizações. O controlador local baseado na tecnologia de computação de borda pode aprender autonomamente as características de carga e ajustar a estratégia de compensação com antecedência por meio de algoritmos preditivos. Um estudo de caso de uma reforma de plantas químicas mostra que, após a adoção do sistema de controle inteligente, o número de startups de equipamentos diminuiu 45%, prolongando significativamente a vida útil dos componentes.

Análise comparativa de esquemas típicos de renovação

Para demonstrar visualmente as vantagens de minimizar as atualizações, comparamos dois planos de renovação para uma determinada fábrica de componentes automotivos. A sala de distribuição de energia da fábrica foi construída em 2005 e possui uma área de apenas 40 metros quadrados. O gabinete original de compensação de energia reativa foi severamente envelhecido e os recém -adicionados robôs de soldagem na linha de produção fizeram com que os níveis harmônicos excedessem o padrão.

Esquema A adota a abordagem de renovação tradicional: o gabinete de compensação existente é removido e um gabinete de filtro APF e um gabinete de compensação SVG são recentemente construídos. Isso requer mais 5 metros quadrados de espaço. Durante o processo de renovação, a queda de energia durará 8 horas e o investimento total é de 780.000 yuan.

A opção B adota um plano de atualização mínimo: a estrutura original do gabinete é mantida e um módulo de compensação inteligente integrado é instalado. A área adicional ocupada é de apenas 0,8 metros quadrados. A tecnologia Hot-Swappable é usada para obter uma fonte de alimentação ininterrupta durante a reforma, com um investimento total de 620.000 yuan.

Os dados de operação mostram que o esquema B é comparável ao esquema A em termos de indicadores -chave, como a taxa de supressão harmônica (THD reduzida de 18% para 4,2%) e fator de potência (aumentou de 0,76 para 0,94). No entanto, economiza 84% do espaço e reduz as perdas de queda de energia em aproximadamente 250.000 yuan. Os benefícios gerais são significativamente superiores aos do esquema tradicional.

Direções futuras de desenvolvimento tecnológico

Com os avanços nas técnicas de ciência e fabricação de materiais, a tecnologia de atualização de minimização continuará evoluir em três direções. A primeira direção é a inovação no nível do dispositivo. Espera -se que a aplicação comercial de dispositivos de potência de nitreto de gálio (GaN) reduza ainda mais o tamanho do equipamento de compensação em 30%, enquanto aumenta a frequência de comutação para acima de 100 kHz. Isso melhorará significativamente o efeito de controle dos harmônicos de alta frequência.

A segunda direção é a aplicação aprofundada da tecnologia gêmea digital. Ao replicar completamente o sistema de distribuição em um ambiente virtual, a tecnologia Twin Digital pode simular os efeitos de vários planos de reforma com antecedência, reduzindo significativamente o tempo de depuração no local. Uma certa fábrica de automóveis na Alemanha alcançou "pré-inspeção digital" para os planos de reforma, reduzindo o tempo de construção real em 60%.

A direção final é distribuída compensação dentro da estrutura da Internet energética. No futuro, a atualização das salas de distribuição antigas pode não estar mais limitada à substituição de equipamentos locais, mas será alcançada conectando-se à plataforma regional de nuvem de governança da qualidade da energia por meio da comunicação 5G, permitindo a otimização colaborativa entre fábricas. Este modelo é particularmente adequado para reformas baseadas em cluster nos parques industriais.

A atualização mínima de uma sala de distribuição antiga não é apenas uma simples substituição de equipamentos; É um projeto de engenharia abrangente que leva em consideração a viabilidade técnica, a racionalidade econômica e a conveniência da implementação. Ao adotar novos equipamentos de remuneração de alta densidade, integrado e inteligente, melhorias significativas na qualidade da energia podem ser alcançadas em condições limitadas. A Geyue Electric, como fabricante de equipamentos de remuneração de energia reativa de baixa tensão, promoverá continuamente a inovação tecnológica para ajudar os clientes a obter os benefícios máximos com o custo mínimo e obter uma atualização suave do sistema de energia. Se sua antiga sala de distribuição também precisar de uma atualização mínima, não hesite em entrar em contato conosco eminfo@gyele.com.cn.
