O capacitor shunt de autocura do cilindro pode se tornar a escolha ideal para a era da rede inteligente?

Características técnicas e princípio de funcionamento

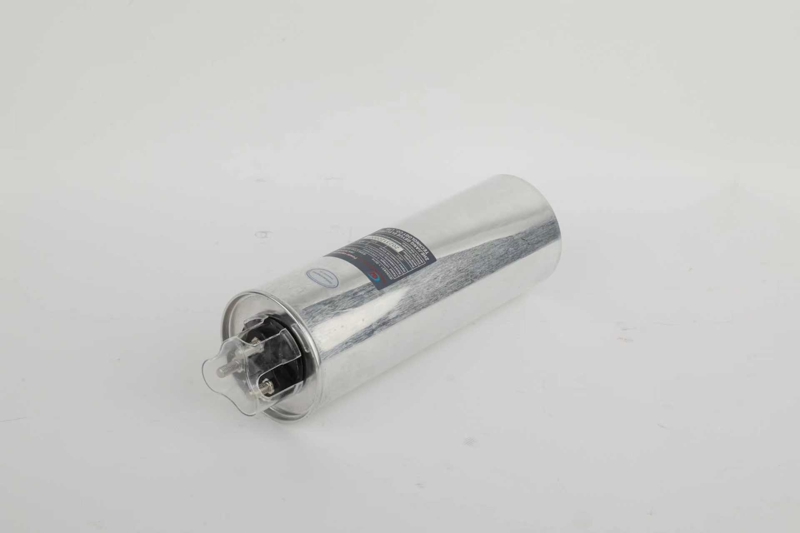

EsseCapacitor Shunt de Autocura do Cilindrousa um filme especial de polipropileno metalizado como componente central, com uma camada composta uniforme de zinco-alumínio depositada na superfície do filme. Em comparação com os capacitores tipo caixa tradicionais, a estrutura cilíndrica possui um caminho de dissipação de calor mais razoável, conduzindo rapidamente o calor interno para o invólucro externo para dissipação. Devido à sua estrutura perfeitamente simétrica, a distribuição do campo eléctrico é mais uniforme, evitando intensidades de campo locais excessivamente elevadas, prolongando significativamente a vida útil do produto.

Considerações de seleção e especificações de instalação

Ao selecionar este tipo deCapacitor Shunt de Autocura do Cilindro, vários parâmetros técnicos e condições operacionais reais precisam ser considerados de forma abrangente. Primeiro, atenção especial deve ser dada à correspondência da tensão nominal. Geralmente é recomendado escolher um modelo com tensão 10% a 20% superior à tensão operacional mais alta do sistema, como produtos de 440V ou 480V, para permitir margem de segurança suficiente. Quando vários bancos de capacitores são usados ​​em paralelo, atenção especial deve ser dada à correspondência de capacitância e às características de impedância de cada banco para evitar a circulação de corrente. O método de instalação correto é a instalação vertical, o que facilita a dissipação do calor por convecção do ar e facilita a observação e manutenção diária.

Para seleção específica, a tensão nominal deve ser 1,1 vezes a tensão do sistema; por exemplo, um sistema de 400 V deve usar um produto de 440 V. Os cálculos de capacidade devem considerar as características da carga, geralmente configurando-a em 20-40% da capacidade do transformador. Seleção do reator: Selecione uma taxa de reatância de 14% para 5º harmônicos graves e uma taxa de reatância de 7% para harmônicos gerais. Requisitos ambientais: A altura de instalação não deve exceder 2.000 metros acima do nível do mar; a temperatura ambiente deve ser de -25℃ a +55℃; umidade relativa ≤85%. Quando usado em paralelo, a diferença de capacitância entre os bancos deve ser controlada em 5% e a diferença de impedância em 3%. O sentido de instalação deve ser vertical, com inclinação não superior a 5 graus.

Como operar e manter um capacitor

Para equipamentos com comutação frequente, verifique semanalmente se os terminais estão soltos e aperte os parafusos de conexão trimestralmente. Se for encontrado abaulamento ou vazamento de óleo no capacitor, pare de usá-lo imediatamente e leve-o para ser inspecionado e manuseado por um profissional. As falhas comuns incluem principalmente alterações de capacitância e aumento de perdas, que podem ser diagnosticadas usando instrumentos de teste especializados. Um teste preventivo é recomendado a cada seis meses. Equipamentos com mais de três anos deverão ter maior frequência de inspeção; uma inspeção abrangente, incluindo testes de resistência de isolamento e medição de capacitância, é recomendada trimestralmente. Antes de realizar qualquer manutenção, sempre desconecte a alimentação e descarregue totalmente o circuito. Use uma haste de descarga com resistor para descarregar várias vezes para garantir a segurança operacional. Estabeleça um registro completo da operação, detalhando o número de operações de comutação, tempo de operação, situações anormais e outros dados. Isto fornece uma base para a manutenção preventiva, permitindo uma mudança do reparo reativo para o reparo proativo.

Normas específicas de manutenção

Inspeção de rotina uma vez por semana, com ponto de medição de temperatura selecionado no 1/3 superior do invólucro. Um indicador de pressão verde indica operação normal, amarelo indica cuidado e vermelho requer substituição imediata. Inspeção de fiação: Mensalmente para equipamentos com trocas frequentes, trimestralmente para equipamentos gerais. Os testes preventivos incluem: teste de resistência de isolamento (≥1000MΩ), medição de capacitância (desvio ≤±5%) e teste de ângulo de perda (≤0,002). Para equipamentos mais antigos, adicione itens de inspeção, incluindo imagens térmicas infravermelhas e detecção ultrassônica de descarga parcial. Requisitos de descarga: Descarregue por pelo menos 5 minutos, com tensão residual ≤50V. O registro de operação deve registrar: número de operações de comutação, temperatura operacional, alarmes anormais e outros dados. Estas medidas podem controlar a taxa de falha abaixo de 0,5%.

Tendências de desenvolvimento tecnológico e direções de inovação

Atualmente,Capacitor Shunt de Autocura do Cilindroestão se desenvolvendo em direção à inteligência e ao respeito pelo meio ambiente. Os produtos de nova geração são geralmente equipados com módulos de monitoramento de condição, usando sensores de alta precisão para coletar temperatura operacional, corrente, tensão e outros parâmetros em tempo real, e alcançando transmissão remota de dados por meio de tecnologia de comunicação sem fio. Novos materiais usam filme de polipropileno resistente a altas temperaturas, com temperatura operacional de longo prazo de 105°C e resistência de curto prazo a 125°C. Os switches de estado sólido têm um tempo de resposta de <1 ms e uma vida útil de até 10 milhões de ciclos. Os padrões de eficiência energética exigem um ângulo de perda ≤0,0005, quatro vezes maior que os padrões atuais. Espera-se que uma nova geração de produtos que integrem capacidades de computação de ponta surja em 2025, alcançando um verdadeiro alerta precoce inteligente.

Dados específicos de mercado

O tamanho do mercado global atingiu US$ 5 bilhões em 2023, com uma taxa de crescimento anual de 5,2%. A taxa anual de crescimento da procura para projetos de transformação de redes inteligentes excede 15%. A projeção é que, até 2025, a participação de mercado das empresas nacionais aumente de 35% para 50%.
